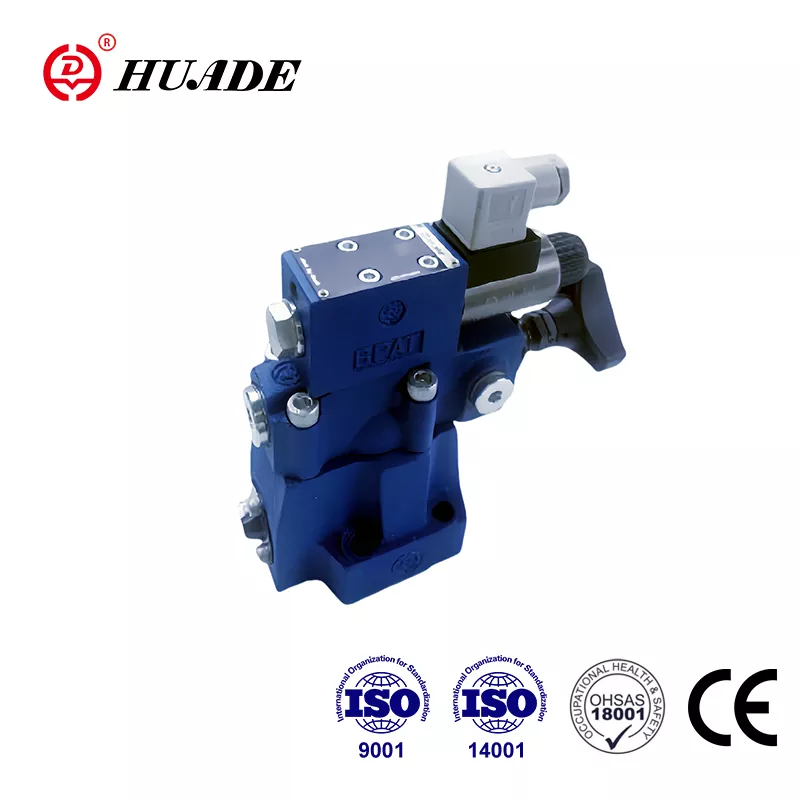

Comhla stoptha brú DAW

Bunaithe i 1979, tá Huade Hydraulic tar éis comhoibriú le Bosch Rexroth faoi dhó. Cuireann an dá chomhar fadtéarmach ar chumas comhlaí brú Huade® an leibhéal céanna a bhaint amach le táirgí Rexroth. Cineál Is féidir le comhlaí stoptha brú DAW praghas níos ísle a chur in ionad an tsraith chéanna ó Rexroth. Mar bhranda ceannródaíoch i dtionscal hiodrálach na Síne, tá gach brainse den fhiontar rite ISO9001, ISO14001 agus OH SAS18001. Huade ® Brú-uaire an Chomhla Tá DAW tar éis teastas CE a rith. Tá aitheantas margaidh agus iontaobhas úsáideora bainte amach ag comhlaí brú Huade®.

Paraiméadar Táirge an Chomhla Brú-stoptha DAW

Gné an Táirge agus Feidhmiú an Chomhla Brú-stoptha DAW

Gnéithe:

▶ le haghaidh gléasta fo -phláta:

▶ 4 Eilimintí Coigeartaithe:

● Knob rothlach

● muinchille le heicseagán inmheánach agus caipín cosanta

● Knob rothlach faoi ghlas le scála

● Knob rothlach le scála

▶ 3 Rátálacha brú

▶ Solenoid Actuated Actuated trí chomhla treo tógtha isteach

Iarratas:

Comhlaí Rialaithe Brú Is iad Cineál DAW comhlaí píolótacha a fheidhmítear le brú. Úsáidtear iad chun sreabhadh caidéil a athrú go seach-phas neamhbhrúite chomh luath agus a shroichtear an brú luchtaithe taiscéalaí. Tá iarratais bhreise ar an gcomhla i gcórais a bhfuil caidéil bhrú ard agus íseal acu. Sa chás seo aistrítear an caidéal brú íseal go dtí seach-phas neamhbhrúite chomh luath agus a shroichtear an brú ard.

Rannóg agus siombailí de chomhla brú-stoptha DAW

Is éard atá i gceist le comhlaí stoptha brú go bunúsach an príomh -chomhla leis an bpríomhthionól spól, comhla píolótach le gné coigeartaithe brú agus comhla seiceála. I méid 10 comhlaí, tá an comhla seiceála tógtha isteach sa phríomh -chomhla. I méideanna comhla 25 agus 32 tá an comhla seiceála tógtha isteach i bpláta ar leith atá suiteáilte faoin bpríomh -chomhla.

Brú Cineál comhla dúnta DAW

Sreabhadh caidéil a atreorú ó P go A nó P go T.

Seachadann an caidéal sreabhadh trí chomhla seiceála (1) isteach sa chóras hiodrálach (P go A). Brú i gcalafort A gníomhartha trí líne phíolótach (3) ar an spól rialaithe píolótach (4). Ag an am céanna, téann brú i bPort P trí orifices (5) agus (7) go dtí an taobh earraigh den phríomh -spól (6) agus an poppet (8) sa chomhla píolótach (2). Chomh luath agus a shroichtear an brú scoite amach sa chóras hiodrálach, téann an poppet (8) in aghaidh an earraigh (9). Sreabhann sreabhán brú anois trí orifices (5) agus (7) isteach i seomra an earraigh (11). Ó

Anseo, seoltar an sreabhán ar ais go dtí an t -umar go hinmheánach trí líne rialaithe i gcineál comhla da ... 30b/... nó go seachtrach trí líne rialaithe i gcineál comhla da.30b/.. y ... mar gheall ar orifices (5) agus (7), tá titim brú anois ag an bpríomh -spól (6). Ardaíonn an príomh -spól (6) a shuíochán anois agus osclaíonn sé an nasc ó P go T. Tá an comhla seiceála (1) anois ag dáileoga an nasc ó A go P. Tá an poppet (8) ar oscailt anois ag brú an chórais trí spól píolótach (4).

Sreabhadh caidéil a atreorú ó P go T nó P go A.

Tá achar an spól píolótach (4) 17% níos mó ná achar éifeachtach an phoipéid (8). Dá bhrí sin, is é an fórsa éifeachtach ar an spól píolótach (4) 17% níos mó ná an fórsa éifeachtach ar an bpoppet (8). Nuair a thiteann an brú achtúire i ndáil leis an mbrú scoite le comhla a fhreagraíonn don difreálach brú lasctha, spreagann an t-earrach (9) poppet (8) ar a shuíochán. Tógtar brú ansin ar thaobh an earraigh den phríomh -spól (6). I dteannta an earraigh (10), dúnann sé seo an príomh -spól (6) agus déanann sé an nasc ó P go T. a aonrú ar an sreabhadh caidéil arís tríd an gcomhla seiceála (1) isteach sa chóras hiodrálach (P go).

Is féidir le comhla treorach solenoid (12), áfach, an brú scoite a athrú atá faoin gcomhla píolótach (2) a athrú ó P go T nó Foirm P go A.

Struchtúr DAW20,30 ... 30b

Siombailí DAW ... 30b
