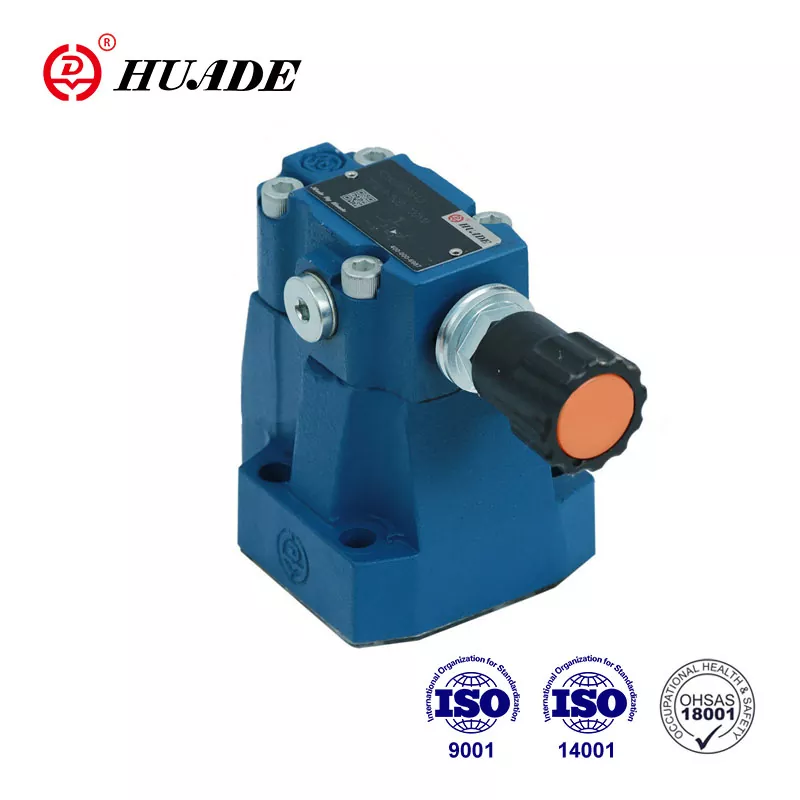

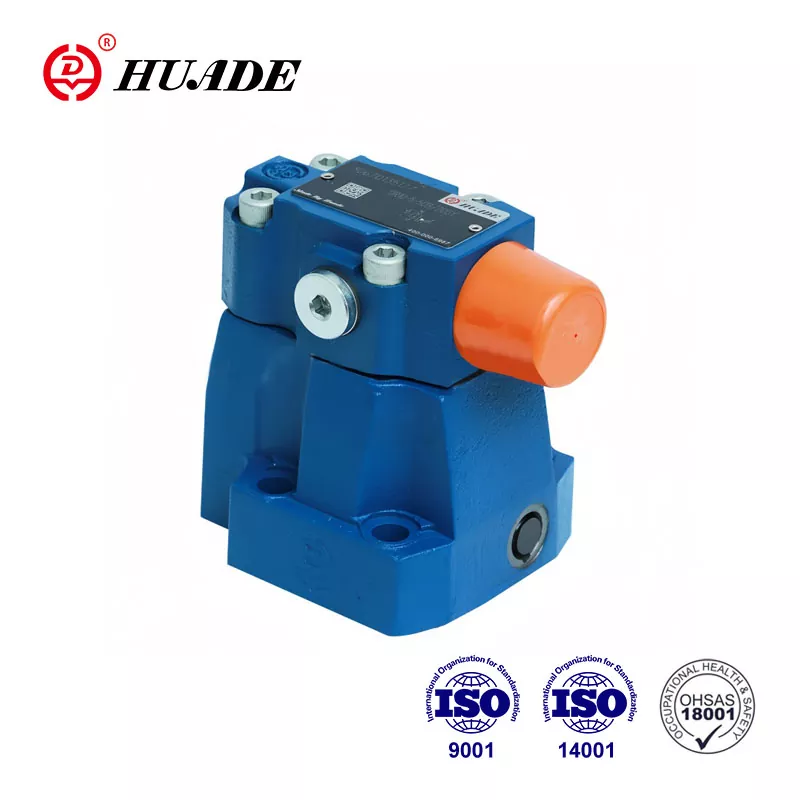

Úsáidtear comhla laghdaithe brú Cineál DR 20 chun an brú a rialú. Trí theicneolaíocht chun cinn Rexroth agus an trealamh déantúsaíochta is airde ó gach cearn den domhan a thabhairt isteach, tá comhlaí laghdaithe brú Huade® ar ardchaighdeán agus ar phraghas íseal. Is branda náisiúnta na Síne atá ar eolas go maith é Huade, agus úsáidtear a chuid táirgí go forleathan i go leor réimsí mar innealra innealtóireachta, caomhnú uisce, uirlisí meaisín, peitriliam agus peitriceimiceach, etc.
|
Brú ionraoin, calafort B (MPa) |
suas go dtí 31.5 |
|||
|
Brú asraonta, port A (MPa) |
suas go dtí 5.0, 10.0, 20.0, 31.5 |
|||
|
Brú cúil, port Y (MPa) |
suas go dtí 31.5 |
|||
|
Max.flow (Gléasadh fophláta) (L/nóim) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
uas. sreabhadh (Naisc shnáithithe) (L/nóim) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Sreabhán |
Ola mianraí (do shéala NBR) nó |
|||
|
Raon teochta sreabhach ( ℃) |
-30 suas go dtí +80 |
|||
|
Raon slaodachta (mm ²/s) |
10 go dtí 800 |
|||
|
Dearee éillithe |
uasleibhéal ceadaithe de |
|||
|
Cuar Saintréith (arna dtomhas ag v=41mm2/s agus t=50℃) |
||||
Gnéithe:
▶ Gléasadh fophláta
▶ Le haghaidh naisc snáithithe
▶ Le haghaidh gléasta iomadúil
▶ 4 eilimint choigeartaithe:
. Cnap rothlach
. Muinchille le heicseagán agus caipín cosanta,
. Cnob rothlach inghlasáilte le scála
. Cnob rothlach le scála
▶ 4 socrú brú comhla seiceála roghnach (do chomhla amháin le haghaidh gléasta subplate)
Feidhmchlár:
Is é an comhla laghdaithe brú píolótach DR 20 ná an brú sa chóras a laghdú.
Is comhlaí laghdaithe brú a oibrítear go píolótach iad comhlaí brú cineál DR 20, a rialaítear ón gciorcad tánaisteach. Go bunúsach tá siad comhdhéanta de phríomh-chomhla (1) le príomh-spól isteach (3) agus comhla píolótach (2) le eilimint coigeartaithe brú.
Ag an gcuid eile, tá na comhlaí oscailte, is féidir le sreabhán pas a fháil faoi shaoirse ó chalafort B go calafort A tríd an bpríomh-ionsán spól (3).
Feidhmíonn an brú atá i láthair i bport A ar an taobh íochtair den phríomhspool. Ag an am céanna tá brú ag gníomhú ar an liathróid(6) sa chomhla píolótach (2) tríd an orifice (4) ar thaobh luchtaithe an earraigh den phríomhloine (3) agus tríd an gcalafort(5). Mar an gcéanna tá sé ag gníomhú ar an liathróid (6) tríd an orifice (7), líne rialaithe (8), comhla seiceála (9) agus orifice (10). De réir socrú an earraigh (11), méadaíonn brú os comhair na liathróide (6), i gcalafort (5) agus i seomra an earraigh (12), ag coinneáil an loine rialaithe (13) sa
suíomh oscailte. Is féidir le sreabhán sreabhadh faoi shaoirse ó phort B go calafort A trí phríomh-spól a chur isteach (3), go dtí go sáraíonn an brú i gcalafort A an luach atá leagtha síos ag an earrach (11) agus go n-osclaíonn sé an liathróid (6).An rialú
bogann loine (13) chuig an suíomh deiridh.
Baintear amach an brú laghdaithe atá ag teastáil, nuair a shroichtear cothromaíocht idir an brú i gcalafort A agus an brú atá socraithe ag an earrach (11). Tarlaíonn draein ola phíolótach ón seomra lingeáin(14) go dtí an umar go seachtrach trí líne rialaithe (15).
Is féidir sreabhadh saor in aisce ar ais ó chalafoirt A go B a bhaint amach trí chomhla seiceála roghnach a shuiteáil (16).
Ceadaíonn nasc tomhas brú (17) monatóireacht a dhéanamh ar an mbrú laghdaithe i bport A.
struchtúr cineál gléasta an fhophláta DR 20...50B
Siombailí DR ...50B
