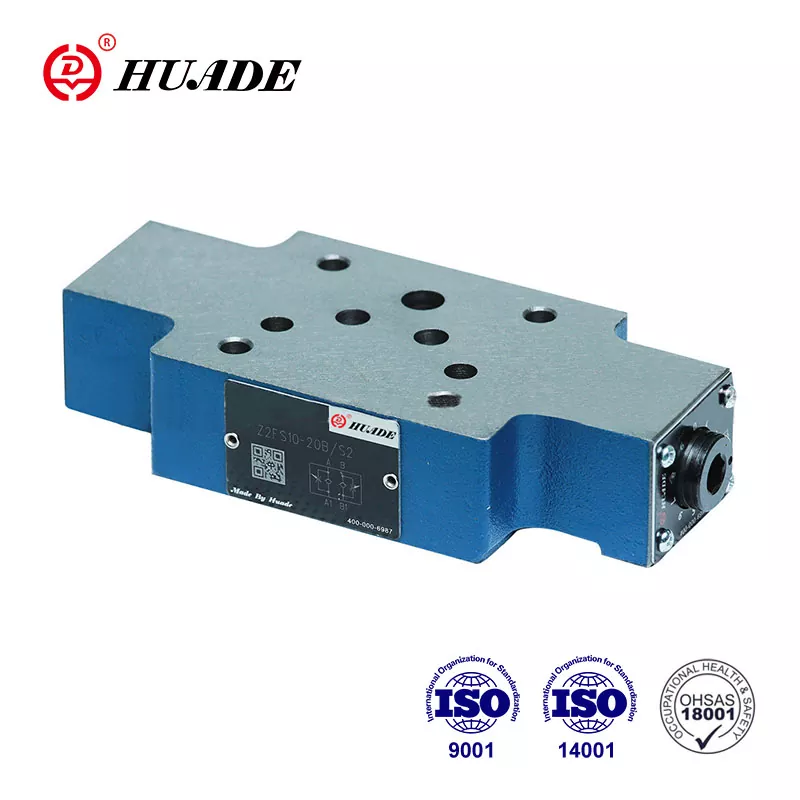

Cineál comhla throttle/seiceála dúbailte Z2FS 10...-30B/...tá sé i ndearadh pláta ceapaire. Úsáidtear an comhla sreafa seo le haghaidh rialú méadar isteach nó méadar amach. Is féidir é a chur in ionad an tsraith Z2FS 10-5-3X a thairgeann Rexroth mar gheall ar dhá chomhar fadtéarmach le Rexroth. Is féidir pacáistiú táirge comhlaí throttle Z2FS 10-5 a shaincheapadh freisin, mar shampla pacáistiú uiscedhíonach plaisteach, cartán caighdeánach, nó pacáistiú sraithadhmaid.
|
Sreabhán brú |
Ola mianraí (do shéala NBR), nó eistear fosfáit (do shéala FPM) |
|
Raon teochta sreabhach ( ℃) |
-30 go+80 |
|
Raon slaodachta (mm ²/s) |
10 go 800 |
|
An méid éillithe |
Uasmhéid éillithe an tsreabháin hiodrálacha ceadaithe go dtí NAS 1638 |
|
Uasbhrú oibre (MPa) |
suas go dtí 31.5 |
|
Sreabhadh uasta (L/nóim) |
suas le 160 |
|
Meáchan (kg) |
timpeall.3.1 |
Gnéithe:
▶ Comhla pláta ceapaire
▶ Patrún aistrithe go DIN 24 340 ó A, ISO 4401 agus CETOP - RP 121 H
▶ Chun an príomhshreabhadh sreabhán nó an sreabhadh píolótach de 2 chalafort seirbhíse a theorannú
▶ 3 eilimint choigeartaithe
. Cnob rothlach inghlasáilte le scála
. Fearsaid le heicseagán inmheánach agus scála
. Cnob rothlach le scála
▶ Le haghaidh rialú méadair isteach nó méadair amach
Feidhmchlár:
Úsáidtear comhla seiceála throttle dúbailte Z2FS 10-5 chun an príomhshreabhadh nó an sreabhadh píolótach de phort seirbhíse amháin nó dhó a theorannú. Cuireann dhá chomhla smeadracha smeachán/seiceála teorainn leis an sreabhadh i dtreo amháin agus ligeann siad saorshreabhadh sa treo eile.
I gcás sreabhán rialaithe méadair isteach, téann sé ó chalafort A1 go calafort A2 tríd an bpointe sracaireachta (1), atá déanta suas go dtí an suíochán comhla (2) agus an spól spool (3.1). Tá an spól smeartha (3.1) inchoigeartaithe aiseach tríd an fhearsaid (4), rud a fhágann gur féidir an pointe smeartha (1) a choigeartú. coinníonn brú atá i láthair chomh maith le fórsa an earraigh an spól throttle (3.1) ina shuíomh smeartha.Sreabhadh ag sreabhadh siar ón gcalafort seirbhíse B2 bogann sé an spól throttle(3.2) in aghaidh an earraigh (7) rud a fhágann go bhfeidhmíonn an chomhla mar chomhla seiceála. agus saorshreabhadh a cheadú. Ag brath ar an mbealach a shuiteáiltear an chomhla, is féidir an éifeacht smeartha a shocrú mar rialú méadar isteach nó méadar amach.
An príomhshreabhadh sreabhach a theorannú
D'fhonn treoluas actuator (príomhshreabhadh sreabhán) a athrú, tá an comhla throttle / seiceála dúbailte suiteáilte idir an comhla treorach agus an fo-phláta.
An sreabhadh sreabhach píolótach a theorannú
I gcomhlaí rialaithe treorach píolótach, tá an comhla seiceála dúbailte/throttle suiteáilte mar choigeartú choke píolótach (sreabhadh sreabhán píolótach). Tá sé feistithe idir an príomh-chomhla agus an comhla píolótach.
Struchtúr an throttle dúbailte / comhla seiceála, Cineál Z 2 FS 10-5- 30B
Siombail de Z 2 FS 10 - 30B
