Is iad na córais hiodrálacha cnámh droma na n -iarratas tionsclaíoch gan áireamh, ó threalamh tógála agus ó innealra déantúsaíochta go córais aeraspáis agus comhpháirteanna na ngluaisteán. I gcroílár na gcóras seo tá líonra comhlaí a rialaíonn sreabhadh, brú, agus treo an tsreabháin hiodrálaigh. I measc na gcomhpháirteanna criticiúla seo, seasann an chomhla 2-bhealach mar cheann de na heilimintí is bunúsaí fós i ndearadh ciorcaid hiodrálaigh.

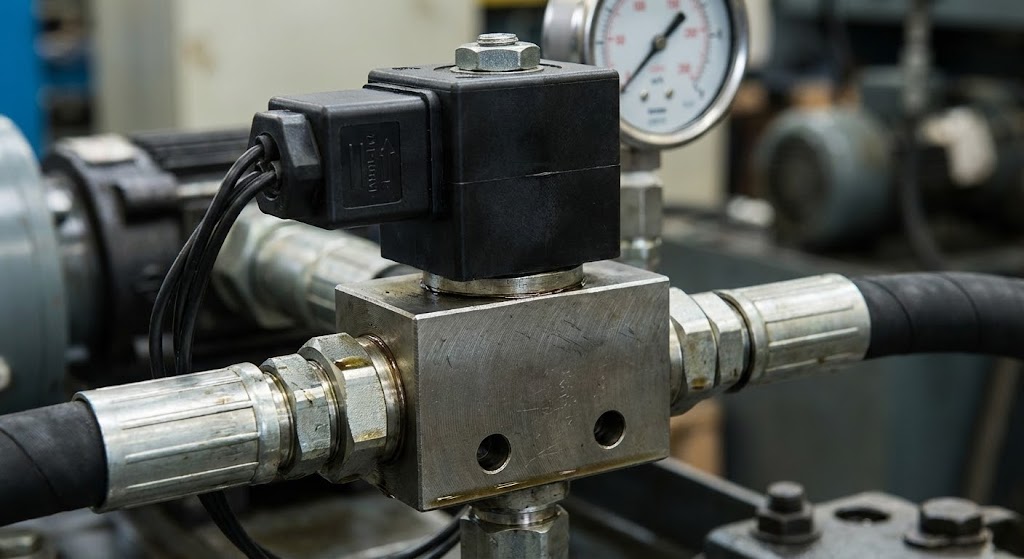

Is comhpháirt hiodrálach simplí ach ríthábhachtach é comhla 2-bhealach, ar a dtugtar comhla dhá chalafort freisin, a rialaíonn sreabhadh sreabhach trí chosán sreafa amháin. Murab ionann agus comhlaí il-chalafoirt níos casta, tá dhá phointe nasctha ag comhla 2-bhealach: calafort ionraoin agus calafort asraon. Fágann an dearadh simplí seo gurb é an réiteach foirfe é le haghaidh feidhmchlár rialaithe sreafa bunúsacha áit a gcaithfidh tú sreabhadh sreabhach a cheadú nó a bhlocáil go hiomlán.
Is é an prionsabal bunúsach atá taobh thiar de chomhla 2 bhealach ná oibríocht dhénártha-tá sé oscailte go hiomlán nó dúnta go hiomlán. Nuair a bhíonn sé oscailte, is féidir le sreabhán hiodrálach sreabhadh faoi shaoirse ón ionraoin go dtí an t -asraon. Nuair a dhúnfar é, cruthaíonn an comhla séala iomlán, rud a choisceann aon ghluaiseacht sreabhach tríd an gcóras. Mar gheall ar an bhfeidhmiúlacht seo ar/as, tá comhlaí 2-bhealach fíor-riachtanach d'iarratais a éilíonn rialú beacht sreafa agus aonrú córais.

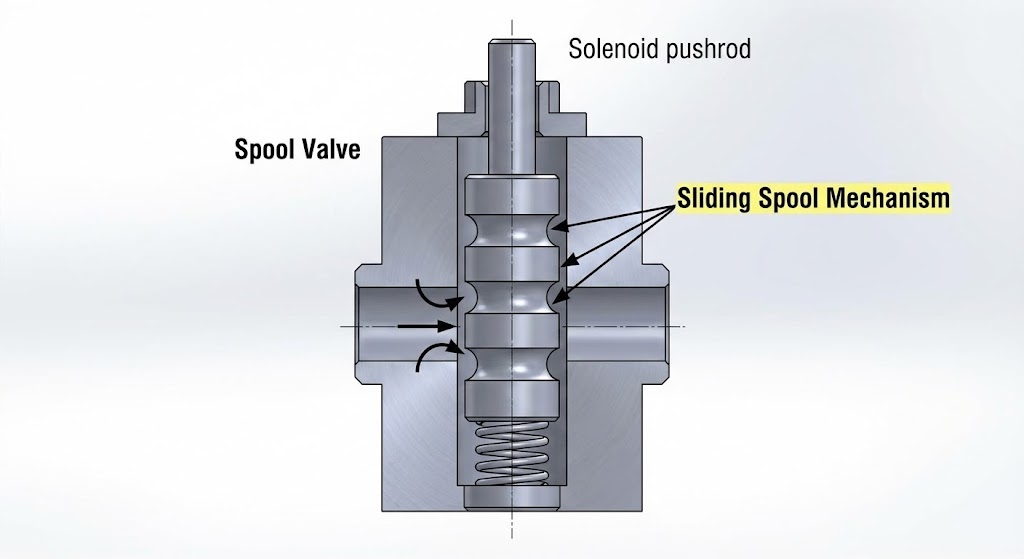

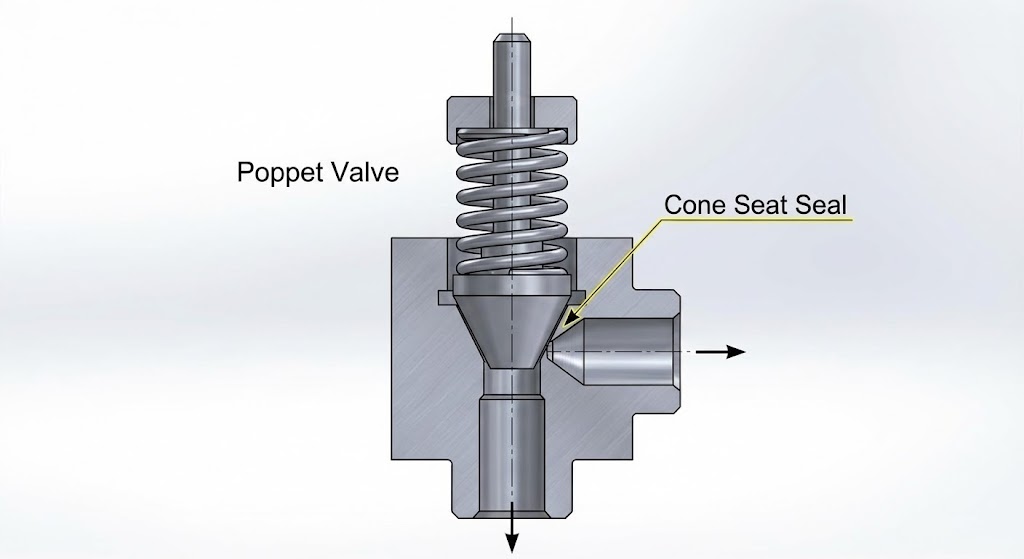

Braitheann oibriú comhla 2-bhealach ar a mheicníocht inmheánach, a mbíonn gné shochorraithe i gceist aige de ghnáth, mar shampla poipéad, liathróid, nó spól. Nuair a fhaigheann an comhla comhartha actuation - bíodh lámhleabhar, neomatach, hiodrálach, nó leictreach - bogann an eilimint inmheánach seo chun an cosán sreafa a oscailt nó a dhúnadh.
Sa suíomh dúnta, cruthaíonn an eilimint comhla séala daingean i gcoinne suíochán comhla, ag cur bac ar shreabhadh sreabhach go héifeachtach. Caithfidh an séala a bheith láidir go leor chun brú oibriúcháin an chórais a sheasamh gan sceitheadh. Nuair a ghníomhaítear go dtí an suíomh oscailte, bogann an eilimint comhla ar shiúl ón suíochán, rud a chruthaíonn sliocht soiléir le haghaidh sreabhach hiodrálacha chun sreabhadh tríd.
Is fachtóirí criticiúla iad na tréithe ama freagartha agus sreafa comhla 2-bhealach i bhfeidhmíocht an chórais. Tá comhlaí 2-bhealach nua-aimseartha hiodrálacha deartha chun cumais lasctha tapa a chur ar fáil le titim brú íosta nuair a bhíonn siad oscailte, ag cinntiú go n-oibrítear córais éifeachtach agus rialú beacht.

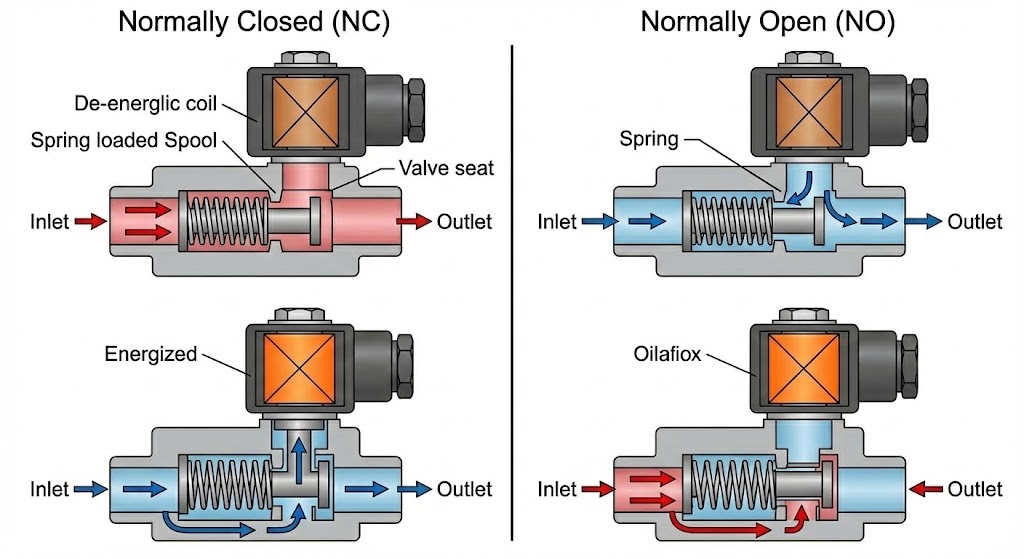

De ghnáth oscailte vs. dúnta de ghnáth
Rangaítear comhlaí 2-bhealach bunaithe ar a stát réamhshocraithe nuair nach bhfuil siad gníomhachtaithe. De ghnáth fanann comhlaí dúnta (NC) dúnta go dtí go gcuirtear i ngníomh iad, rud a fhágann go bhfuil siad oiriúnach le haghaidh feidhmchlár sábháilteachta inar chóir sreabhadh a chosc de réir réamhshocraithe. De ghnáth ceadaíonn comhlaí oscailte (níl) sreabhadh ina staid scíthe agus dúnann siad nuair a ghníomhaítear iad, oiriúnach d'iarratais ina bhfuil sreabhadh leanúnach mar an norm.
Modhanna gníomhachtaithe
Comhlaí Lámhleabhar 2-Way: Arna oibriú de láimh trí luamháin, knobs, nó cnaipí. Úsáidtear iad seo go coitianta in iarratais ina bhfuil gá le hidirghabháil dhaonna le haghaidh rialú córais.
Comhlaí a oibrítear le solenoid: Comhlaí rialaithe go leictreach a úsáideann fórsa leictreamaighnéadach chun an eilimint comhla a ghníomhú. Cuireann siad amanna freagartha gasta ar fáil agus is féidir iad a chomhtháthú go héasca i gcórais rialaithe uathoibrithe.
Comhlaí Píolótach-Oibrithe: Baineann na comhlaí seo úsáid as brú hiodrálach chun an phríomhghné comhla a ghníomhachtú, rud a fhágann go bhfuil siad oiriúnach d'iarratais ardbhrú ina bhféadfadh oibríocht dhíreach solenoid a bheith neamhphraiticiúil.
Comhlaí neomatacha: Gníomhaithe ag aer comhbhrúite, is minic a úsáidtear na comhlaí seo i dtimpeallachtaí ina bhféadfadh comhpháirteanna leictreacha rioscaí sábháilteachta a chruthú.

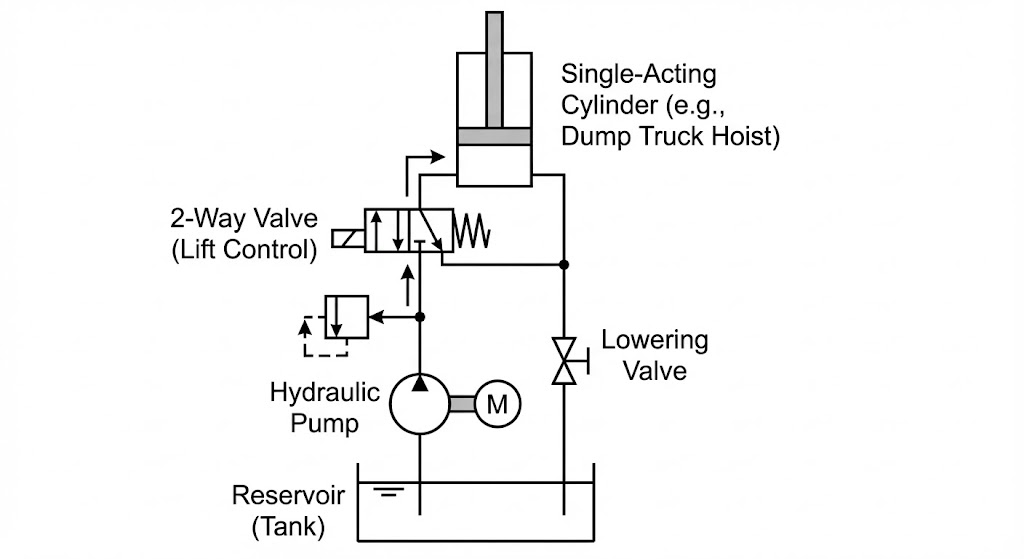

Iarratais i gcórais hiodrálacha
Freastalaíonn comhlaí 2-bhealach ar go leor feidhmeanna criticiúla ar fud feidhmeanna éagsúla hiodrálacha:
Is é ceann de na príomhúsáidí a bhaineann le comhlaí 2-bhealach ná leithlisiú an chórais. Is féidir leo sreabhadh hiodrálach a stopadh go hiomlán go craobhacha ciorcaid ar leith, ag cur ar chumas obair chothabhála nó nósanna imeachta múchta éigeandála. I dtrealamh soghluaiste hiodrálacha cosúil le tochaltóirí nó craenacha, cuireann comhlaí 2-bhealach feidhmeanna sábháilteachta ríthábhachtacha ar fáil trí ghluaiseachtaí contúirteacha a leithlisiú nuair a bhíonn oibreoirí ag déanamh cothabhála.
Cé go bhfuil comhlaí 2-bhealach go príomha ar ghléasanna/as, tá ról ríthábhachtach acu i straitéisí rialaithe sreafa. Trí rothaíocht go tapa idir suíomhanna oscailte agus suíomhanna dúnta, is féidir leo meánrátaí sreafa a rialáil go héifeachtach i gcórais rialaithe modhnaithe leithead cuisle (PWM). Tá an teicníc seo ag éirí níos coitianta i gcórais hiodrálacha nua -aimseartha a lorgaíonn éifeachtúlacht agus rialú beacht níos fearr.
Tacaíocht rialaithe treorach
I gcomhar le comhlaí eile, cuireann comhlaí 2-bhealach le scéimeanna rialaithe treo casta. Is féidir leo gníomhaithe sonracha nó brainsí ciorcaid a leithlisiú, rud a ligeann do chomhlaí treo eile oibriú níos éifeachtaí agus níos sábháilte.
Cosnaíonn comhlaí faoisimh brú 2-bhealach speisialaithe córais hiodrálacha ó choinníollacha róbhrú. Fanann na comhlaí seo dúnta faoi ghnáthbhrúnna oibriúcháin ach osclaíonn siad go huathoibríoch nuair a sháraíonn brú an chórais teorainneacha sábháilte, ag stiúradh sreabhach iomarcach ar ais chuig an taiscumar.
Tugann simplíocht na gcomhlaí 2-bhealach roinnt buntáistí suntasacha do dhearadh córais hiodrálacha:
Iontaofacht: Le níos lú páirteanna ag gluaiseacht ná comhlaí il-chalafoirt, is iondúil go dtugann comhlaí 2-bhealach iontaofacht agus fad saoil den scoth. Laghdaíonn a ndearadh simplí an dóchúlacht go dtarlóidh teip mheicniúil agus déanann sé cothabháil simplí.
Cost-éifeachtúlacht: Fágann simplíocht bhunúsach agus déantúsaíochta na gcomhlaí 2-bhealach go bhfuil siad an-éifeachtach ó thaobh costais de i gcomparáid le cineálacha comhla níos casta. Fágann an inacmhainneacht seo go bhfuil siad tarraingteach d'iarratais ina bhfuil srianta buiséid tábhachtach.
Freagra Fast: Tairgeann go leor comhlaí 2-bhealach, go háirithe leaganacha solenoid, amanna lasctha an-tapa. Tá an cumas tapa freagartha seo ríthábhachtach in iarratais a éilíonn uainiú agus rialú beacht.
Slowoff daingean: Nuair a dhearadh agus a chothaítear i gceart, cuireann comhlaí 2-bhealach cumais shéalaithe den scoth ar fáil, rud a choisceann sceitheadh inmheánach a d'fhéadfadh cur isteach ar éifeachtúlacht nó sábháilteacht an chórais.
Solúbthacht: In ainneoin a simplíochta, is féidir comhlaí 2-bhealach a chur in oiriúint d'iarratais iomadúla trí mhodhanna, ábhair agus cumraíochtaí éagsúla gníomhachtaithe.
Teastaíonn breithniú cúramach ar roinnt fachtóirí chun an comhla ceart 2-bhealach a roghnú le haghaidh feidhmchlár hiodrálach:
Rátáil brú: Ní mór don chomhla a bheith in ann uas -bhrú oibriúcháin an chórais a láimhseáil le corrlach sábháilteachta leordhóthanach. Is féidir le tearc-rátáil a bheith mar thoradh ar theip ar chomhla agus ar ghuaiseacha sábháilteachta féideartha.
Cumas sreafa: Caithfidh comhéifeacht sreafa an chomhla (CV) a bheith leordhóthanach chun an ráta sreafa riachtanach a láimhseáil gan titim iomarcach brú. Is féidir le comhlaí róbheag scrogaill córais a chruthú agus éifeachtúlacht a laghdú.
Am Freagartha: Iarratais a éilíonn comhlaí gá le lascadh tapa le saintréithe freagartha tapa. Bíonn tionchar suntasach ag an modh gníomhachtaithe ar an am freagartha.
Timpeallacht oibriúcháin: Bíonn tionchar ag tosca amhail teocht, leibhéil éillithe, agus creathadh ar roghnú comhla. D'fhéadfadh go mbeadh ábhair speisialaithe nó gnéithe cosanta ag teastáil ó thimpeallachtaí crua.
Comhtháthú Rialaithe: Caithfidh modh gníomhachtaithe an chomhla a bheith comhoiriúnach le hailtireacht rialaithe an chórais. Is minic a éilíonn córais nua -aimseartha comhlaí le cumais aiseolais leictreonacha.
