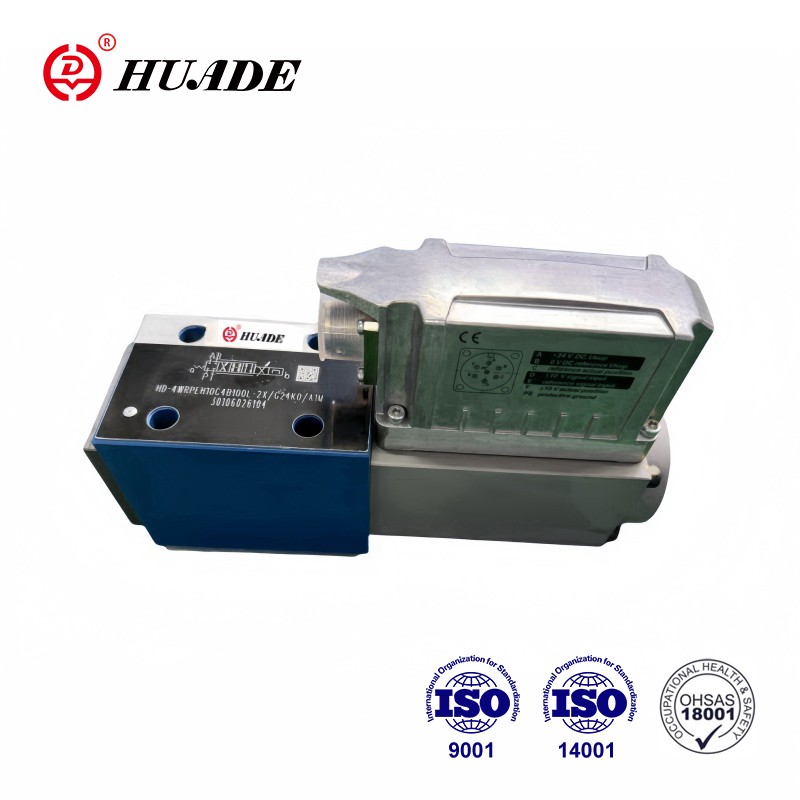

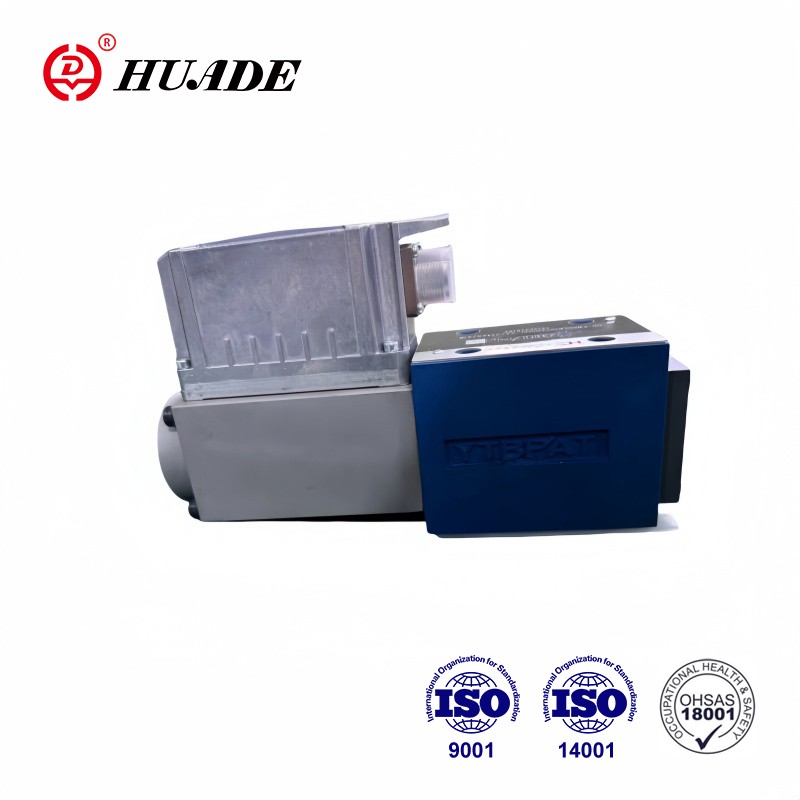

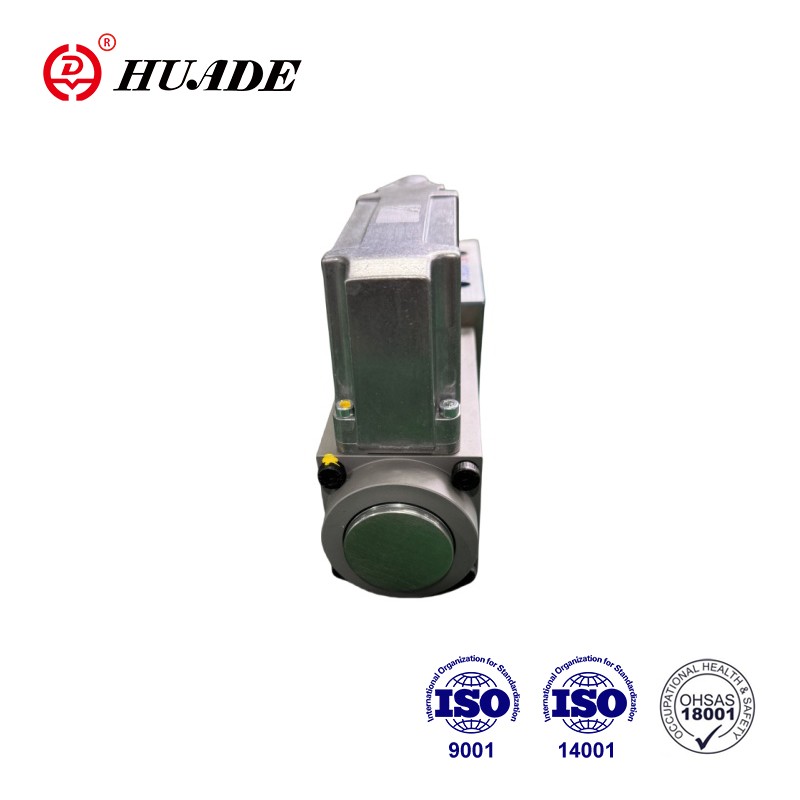

Is é seo an comhla 4WRPEH-2X comhla comhréireach servo díreach-gníomhú di le rialtóir ais digiteach comhtháite agus fieldbus interface.There dhá mhéid, is é sin méid 6 agus méid 10. 4WRPEH-2X suite subplate. Déanann comhpháirteanna leictreonacha comhtháite 4WRPEH-2X luachanna rialaithe sonraithe a chur i gcomparáid le luachanna suímh iarbhír. Tá cáil mhór bainte amach ag comhla servo comhréireach Huade i measc a gcustaiméirí mar gheall ar ardfheidhmíocht agus praghas níos ísle.
| Sonraí teicniúla (Le tuilleadh sonraí a fháil féach ar an mbileog sonraí!) | |||
| Ginearálta | DE 6 | DE 10 | |
| Suíomh suiteála | Ar bith, moltar tosaíocht a thabhairt do shuiteáil chothrománach | ||
| Patrún portála | IS0 4401-03-02-0-05 | ||
| Raon teochta oibre (℃) | -20...+80 | ||
| Raon teochta comhthimpeallach (℃) | -20...+60 | ||
| Meáchan (kg) | 3 | 7.8 | |
| Hiodrálacha (arna thomhas ag baint úsáide as HLP46 ℃ = 40 ℃ ± 5 ℃) | |||
| Sreabhán hiodrálach | Comhlíonann sé caighdeáin DIN51524... 535 agus is féidir meáin eile a sholáthar arna iarraidh sin | ||
| Raon slaodacht | Molta (mm2/s) | 20...800 | |
| Uasmhéid inghlactha (mm2/s) | 10...800 | ||
| Ghlaoigh teocht ola hiodrálach (℃) | -20...+60 | ||
| Uasleibhéal éillithe incheadaithe na hola hiodrálach -c1ean1iness 1evel i gcomhréir le IS04406 (c) | Rang 18/16/13 | ||
| Treo sreafa | Siombailí Coimpléascacha | ||
| Leictreach | ||
| Fachtóir ré timthriallach % | 100(Oibríocht leanúnach) | |
| Aicme cosanta de réir EN 60529 | IP65 (má úsáidtear nascóirí cúplála atá suite i gceart agus oiriúnach) | |
| Voltas soláthair | Luach ainmniúil VDC | 24 |
| VDC íosta | 21 | |
| VDC uasta | 36 | |
| Ripple iarmharach uasta Vss | 2 (Is é an voltas soláthair cumhachta ná 23v Ag 34V) | |
| Tomhaltas | Ó 6 W | MAX 40 |
| DE 10 W | MAX 60 | |
Gnéithe:
▶ Comhlaí contro1 rialaithe díreach NG6 agus NG10 le loine rialaithe cáilíochta Servo agus muinchille
▶ oibriú aontaobhach, 4/4 suíomh teip-sábháilte i múchta
Coinníoll:
-- Feidhmiúlacht rialaithe ais dhigiteach chomhtháite (IAC-R) le haghaidh:
● Rialú sreabhadh toirte
● Rialú suímh
● Rialú brú
● feidhm p/Q
● Suíomh scaoileadh / brú agus suíomh /
Rialacháin chumhachta:
● Feidhmiúlacht NC (oibríocht neamhspleách is féidir)
-- Comhéadain analógacha agus digiteacha le haghaidh luachanna sprice agus iarbhír
● 4 x braiteoirí analógacha (+/- 10 V nó 4..20 mA) nó
● Córas tomhais fad 1 x (1Vss nó SSI) agus 2 aschur
Braiteoirí:
- analóg aiseolais réamhshocraithe/socraithe pointe (sruth nó voltas) nó trí bhus páirce
-- Ionchuir / aschuir analógacha / digiteacha inchumraithe
-- Is féidir prótacail roghnacha CANopen, MODBUS, Ethernet/IP, EtherCAT, agus PROFINET agus busanna eile a úsáid le PLCanna príomhshrutha, rialaitheoirí, nó cumarsáid ríomhaireachta Uachtarach
Feidhmchlár:
Is é feidhm na comhla servo comhréireach 4WRPEH-2X go ndéanann comhpháirteanna leictreonacha comhtháite luachanna rialaithe sonraithe a chur i gcomparáid le luachanna suímh iarbhír.
Struchtúr:
Áirítear ar chomhlaí go príomha:
▷ Comhla rialaithe díreach rialaithe le loine rialaithe agus muinchille cáilíochta Servo (1)
Leictreamaighnéad comhréireach le haiseolas díláithrithe croí comhla (2)
▷ Rialtóir ais digiteach comhtháite le comhéadain braiteoir analógach agus digiteach agus nasc bus páirce (3)
Feidhm comhla:
I gcás diall rialaithe, cuirtear an coil i ngníomh. De bharr athruithe ar fhórsa maighnéadach an chorna. Déanfaidh an croí comhla contro1 seasamh in aghaidh an earraigh le haghaidh coigeartaithe. Stróc spól comhla agus thar achar trasghearrtha reatha. Go díreach comhréireach leis an comhartha treorach. Nuair a bhíonn an luach rialaithe réamhshocraithe 0, an eilimint leictreonach. Coigeartaigh croí na comhla rialaithe chun fórsa an earraigh a sheasamh agus é a aistriú go dtí an suíomh lár. I stát neamhghníomhach, thiomáineann an earraigh croí na comhla a chur
i riocht teip sábháilte.
-- Cuireann an rialtóir ais tairiscint na feidhmeanna rialaithe seo a leanas i bhfeidhm
• Rialú sreafa toirte
• Rialú poist
•Brú/rialú fórsa
•Suíomh/brú scaoileadh agus suíomh/rialú fórsa
-- Is féidir an luach ordaithe a ionchur tríd an gcomhéadan analógach (X1) nó Ionchur trí chomhéadan bus X4
--Is féidir an luach iarbhír a léamh tríd an gcomhéadan analógach (X1) nó a fháil trí chomhéadan bus X4
-- Is féidir paraiméadair rialaithe a shocrú tríd an mbus
--Diagnóis locht
Cumasaíonn comhpháirteanna leictreonacha comhtháite rialú sna coinníollacha locht seo a leanas, cailleann an corna cumhacht agus filleann croí na comhla rialaithe go dtí an suíomh sábháilte teip.
•Teip Cumhachta
• Braiteoir díláithrithe comhla croí locht ciorcad oscailte
•Teip Chumarsáide
• 4-20mA comhartha ordú locht ciorcad oscailte
• Mífheidhmiú braiteoir díláithrithe seachtrach
• Mífheidhmiú braiteoir díláithrithe seachtrach
