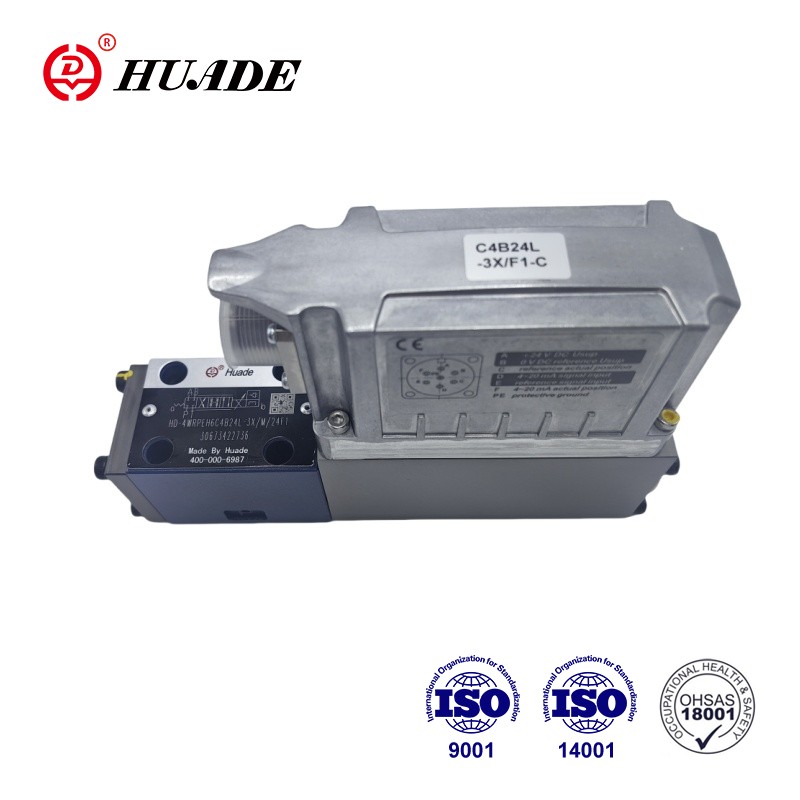

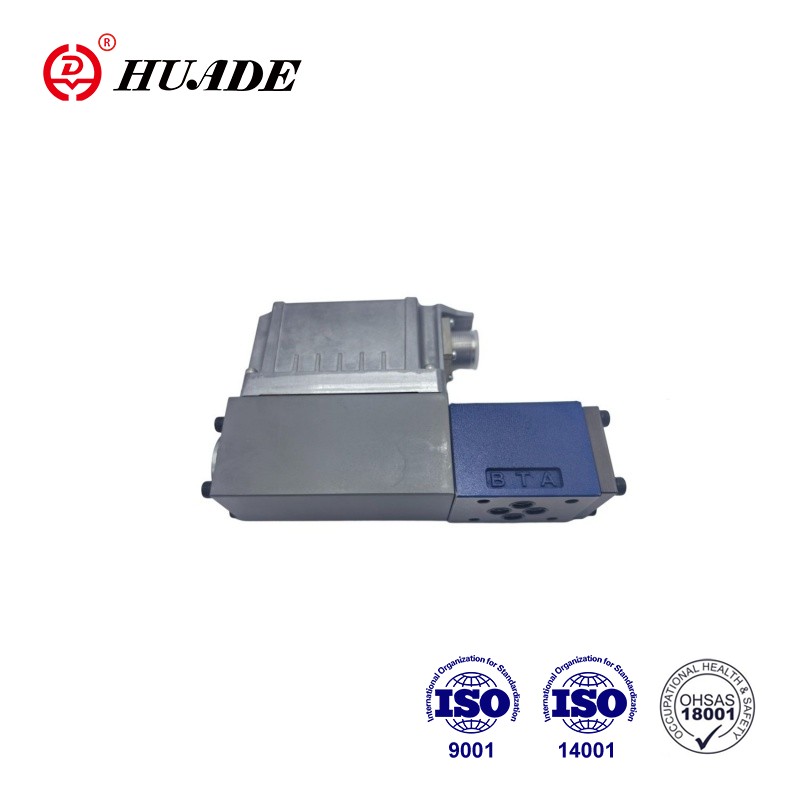

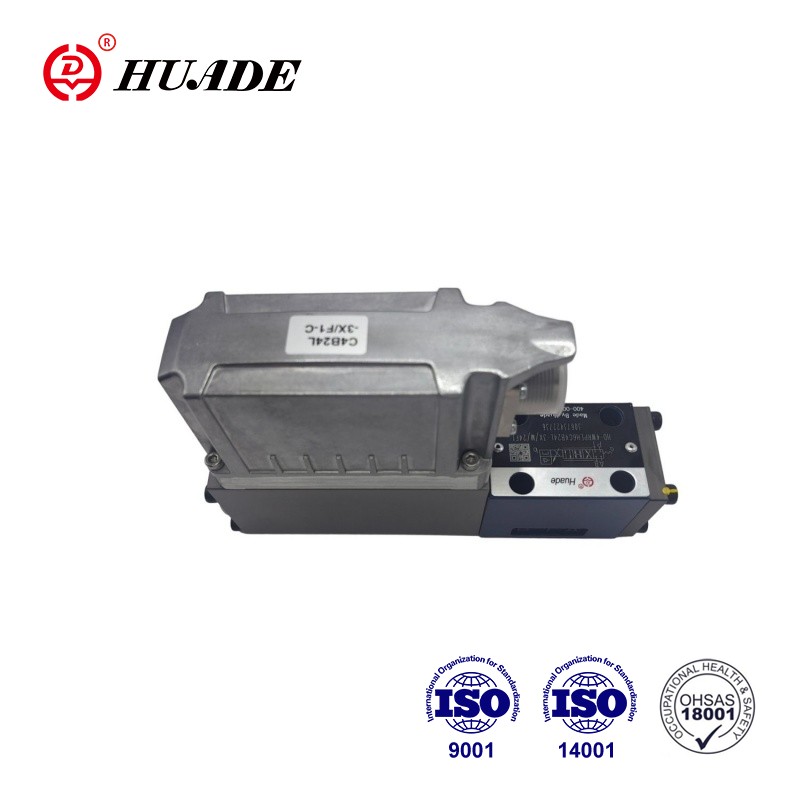

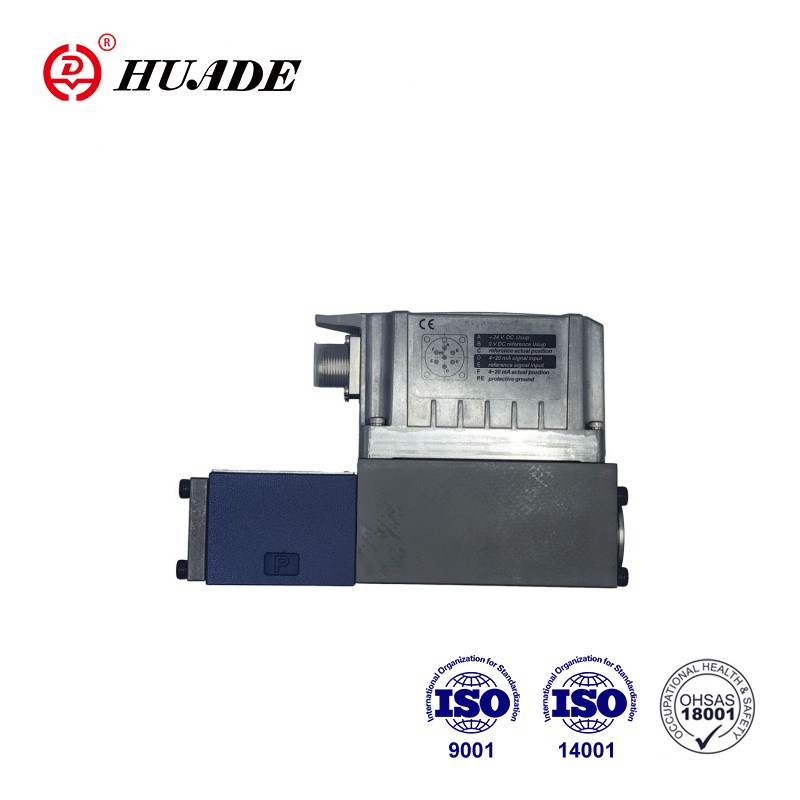

Comhlaí de chineál 4WRPEH 6-3X is comhlaí rialaithe treo díreach oibrithe iad le haiseolas ar sheasamh leictreach agus leictreonaic chomhtháite (OBE). Comhla servo treorach comhréireach Is comhla rialaithe ard-chruinneas é 4WRPEH 6-3X a chomhcheanglaíonn teicneolaíocht chomhréireach le teicneolaíocht servo. Úsáidtear 4WRPEH 6-3X go forleathan i sreafaí próisis agus oibríochtaí trealaimh éagsúla, mar shampla córais hiodrálacha sna tionscail peitriliam, ceimiceacha, miotalóireachta agus eile chun sreabhadh próisis agus oibríochtaí trealaimh éagsúla a rialú.
| Sonraí teicniúla | ||
| Ginearálta | ||
| Cineál ceangail | Gléasta subplate | |
| Patrún portála | ISO 4401-03-02-0-05 | |
| Meáchan (kg) | 2.9 | |
| Suíomh suiteála | Aon | |
| Raon teochta comhthimpeallach (°C) | –20 … +60 | |
| Teocht iompair (°C) | –30 … +80 | |
| Uasmhéid ama stórála (Blianta) | 1 | |
| Uas-taise choibhneasta (gan comhdhlúthú) (%) | 95 | |
| Aicme cosanta de réir EN 60529 | IP65 (má úsáidtear nascóirí cúplála atá suite i gceart agus oiriúnach) | |
| uasteocht an dromchla (°C) | 150 | |
| Luach MTTFD de réir EN ISO 13849 (Blianta) | 150 (le haghaidh tuilleadh sonraí féach bileog sonraí 08012) | |
| A thástálacha de réir DIN EN 60068-2-6 | ▶ Gan pláta taise | 10 ... 2000 Hz / uasmhéid 10 g / 10 timthriall / 3 haiseanna |
| ▶ Le pláta taise 1) | 10 ... 2000 Hz / uasmhéid 10 g / 10 timthriall / 3 haiseanna | |
| Tástáil torainn de réir DIN EN 60068-2-64 | ▶ Gan pláta taise | 20 … 2000 Hz / 10 gRM / 30 g buaic / 30 nóiméad. / 3 ais |
| ▶ Le pláta taise 1) | 20 ... 2000 Hz / 10 gRMS / 30 g buaic / 24 h / 3 ais | |
| Turraing iompair de réir DIN EN 60068-2-27 | ▶ Gan pláta taise | 15 g / 11 ms / 3 turraingí / 3 haiseanna |
| ▶ Le pláta taise 1) | 15 g / 11 ms / 3 turraingí / 3 haiseanna | |
| Turraing de réir DIN EN 60068-2-27 | ▶ Le pláta taise 1) | 35 g / 6 ms / 1000 turraingí / 3 haiseanna |
| Comhréireacht | ▶ CE de réir threoir EMC 2014/30/AE, arna thástáil de réir | EN 61000-6-2 agus EN 61000-6-3 |
| ▶ treoir RoHS | 2011/65/AE | |
| hiodrálacha | ||||||
| An brú oibriúcháin uasta | ▶ Poirt A, B, P (barra) | 350 | ||||
| ▶ Port T (barra) | 250 | |||||
| Sreabhán hiodrálach | Féach an tábla ar leathanach 7 | |||||
| Raon slaodacht | ▶ Molta (mm2/s) | 20 …100 | ||||
| ▶ uasmhéid inghlactha (mm2/s) | 10 … 800 | |||||
| Raon teochta sreabhán hiodrálach (eitilt tríd) (°C) | -20 … +70 | |||||
| Uasmhéid éillithe an sreabháin hiodrálacha inghlactha; aicme glaineachta de réir ISO 4406 (c) | Rang 18/16/13 3) | |||||
| Sreabhadh rátáilte (∆p = 35 barra in aghaidh an chiumhais rialaithe) 4) (L/nóim) | 4 | 12 | 15 | 24/25 | 40 | |
| Teorainn úsáide (∆p) maidir leis an aistriú go slán sábháilte (baineann na luachanna leis an imeall achoimre) | ▶ Siombailí C3, C5, C (barra) | 350 | 350 | 350 | 350 | 160 |
| ▶ Siombailí C1, C4 (barra) | 350 | 350 | 280 | 250 | 100 | |
Gnéithe:
▶ Iontaofa - dearadh cruthaithe agus láidir
▶ Sábháilte - suíomh teip-sábháilte an spool rialaithe i riocht múchta
▶ Tíosach ar fhuinneamh - gan aon éileamh píolótach ar ola
▶ Ardchaighdeán - spól rialaithe agus muinchille i gcáilíocht servo
▶ Solúbtha - oiriúnach do shuíomh, treoluas agus rialú brú
▶ Beacht - íogaireacht ardfhreagartha agus beagán hysteresis
Comhéadan ▶IO-Link, roghnach. Úsáid na comhla le IO-Link mar eilimint stoptha suas go dtí catagóir 3, PL d de réir EN 13849-1.
Feidhmchlár:
Úsáidtear comhla servo treorach comhréireach 4WRPEH 6-3X go forleathan i réimse an uathoibrithe tionsclaíoch, tuirbíní gaoithe, rialú uirlisí meaisín, innealra innealtóireachta, aeraspáis, longthógáil agus innealtóireacht mhara.
Socrú
Is éard atá sa chomhla ardfhreagartha HD-4WRPEH go príomha:
▶ Tithíocht comhla le spool rialaithe agus muinchille i gcáilíocht servo (1)
▶ Rialú solenoid le trasduchtóir suímh (2)
(go roghnach le scannán cosanta leictreonaice (5))
▶ Leictreonaic ar bord (OBE) (3) le comhéadan analógach nó IO-Link (4) (go roghnach le damping
pláta (6))
Feidhm
Déanann an leictreonaic chomhtháite (OBE) an luach ordaithe sonraithe a chur i gcomparáid le luach iarbhír an tsuímh. I gcás diallais rialaithe, cuirfear an solenoid stróc i ngníomh. Mar gheall ar an bhfórsa solenoid athraithe, déantar an spool rialaithe a choigeartú i gcoinne an earraigh. Déantar trasghearradh stróc/spool rialaithe a rialú go comhréireach leis an luach ordaithe. I gcás réamhshocrú luach ordaithe de 0, déanann an leictreonaic an spól rialaithe a choigeartú i gcoinne an earraigh go dtí an suíomh lárnach. I riocht díghníomhaithe, tá an t-earrach gan teannas ar a mhéad agus tá an comhla i riocht teip-sábháilte.
Feidhm sábháilteachta (múchadh IO-Link)
Tríd an voltas soláthair a mhúchadh ag an máistir IO-Link (Aicme B-Port), bioráin 2 agus 5, is féidir an comhla IO-Link a mhúchadh go sábháilte. Tar éis an voltas soláthair a mhúchadh, socraítear spool rialaithe na comhla chun seasamh teip-sábháilte. Chun an réamhriachtanas hiodrálach don múchadh sábháilteachta a ráthú, ní mór forluí an spool rialaithe/muinchille a chur san áireamh freisin.
Tá forluí leordhóthanach ráthaithe ag na siombailí C3, C5, C4 agus C1.
Níl an múchadh sábháilte mar chuid den chomhla IO-Link agus ní mór é a chur san áireamh le haghaidh dearadh sábháilte an innealra.
Rialú múchadh solenoid
I gcás na n-earráidí seo a leanas, déantar na solenoidí rialaithe a dhífhuinneamhú ag an leictreonaic chomhtháite (OBE) agus socraítear go mbeidh an spool rialaithe in áit shábháilte teip:
▶ Ag titim faoi bhun an íosvoltais soláthair
▶ Ag an gcomhéadan "F1" amháin:
– Ag titim faoi bhun an luach ordaithe reatha íosta de 2 mA (lena n-áirítear briseadh cábla de luach na n-orduithe (lúb reatha))
▶ Ag an gcomhéadan "L1" amháin:
- Cumasaigh neamhghníomhach, briseadh cumarsáide (faire)
– I gcás earráide IO-Link inmheánach
▶ Ag an gcomhéadan "C6" amháin:
– Ina theannta sin, scaoileadh neamhghníomhach
Pláta damping "D"
Laghdaíonn an pláta taise na haimplitiúidí luasghéaraithe ar an leictreonaic ar bord (minicíochtaí >300 Hz).
Fógra:
Ní mholtar an pláta taise a úsáid le haghaidh feidhmchlár a bhfuil excitation ísealmhinicíochta den chuid is mó acu
Scannán cosanta leictreonaic "-967"
Chun foirmiú comhdhlúthán a chosc i dtithíocht na leictreonaice comhtháite (OBE), is féidir membrane cosanta leictreonaice (5) a úsáid.
Moltar lena n-úsáid lasmuigh d’choinníollacha caighdeánacha tionscail ina bhfuil ard-taise comhthimpeallach agus athruithe suntasacha teochta timthriallacha (m.sh. lasmuigh).
Siombailí de Comhla Servo Treo Chionmhar 4WRPEH 6-3X
