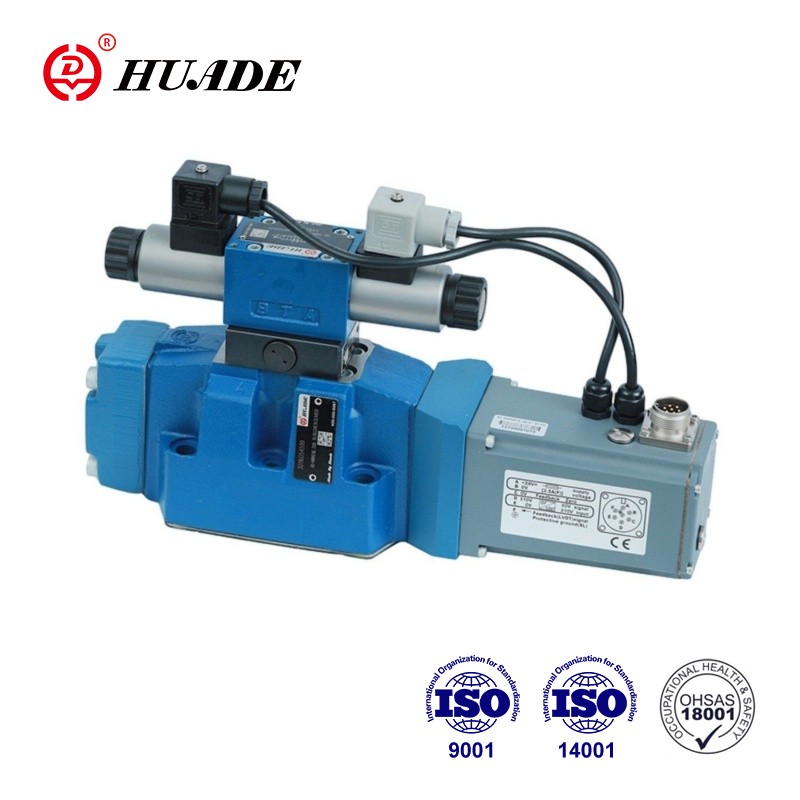

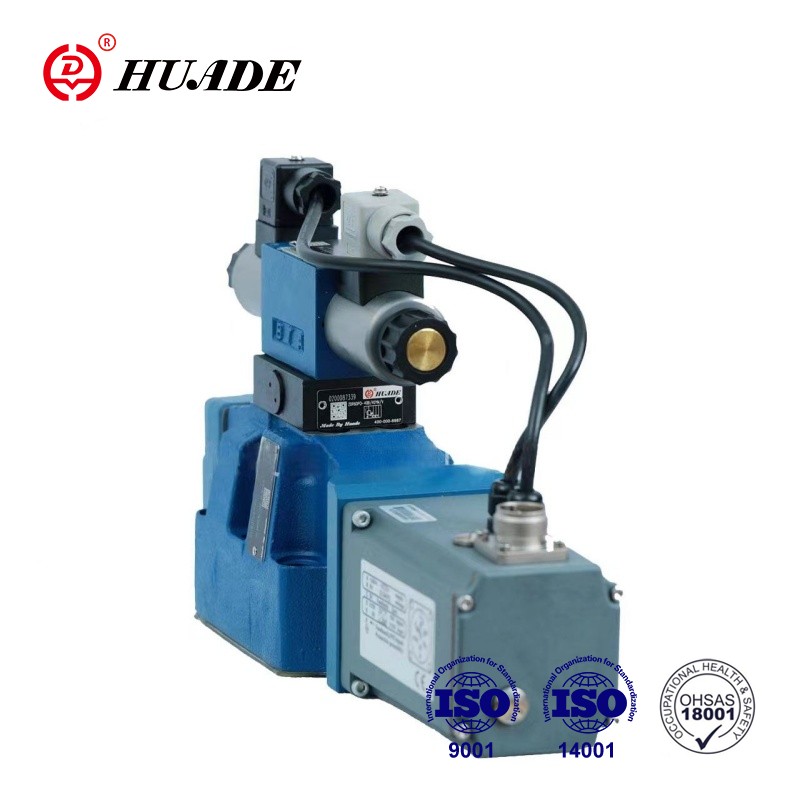

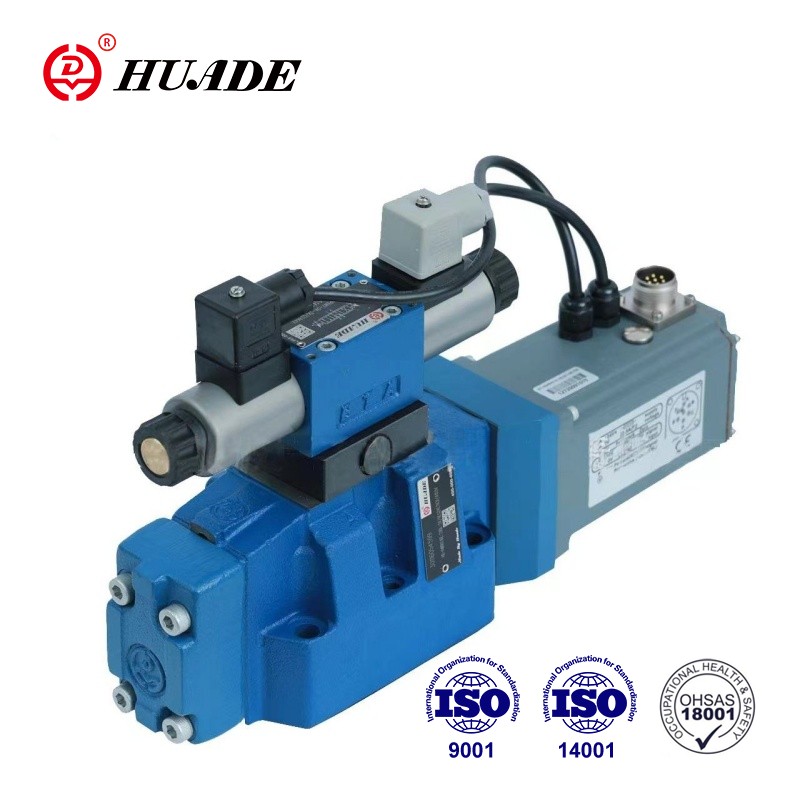

Is comhlaí rialaithe treorach píolótach iad comhlaí comhréireacha de chineál 4WRTE le haiseolas ar sheasamh leictreach, leictreonaic chomhtháite (OBE) agus monatóireacht roghnach ar sheasamh spól. Tá cruinneas ard, freagra tapa agus rialú cobhsaí ar chomhla comhréireach WRTE-4X mar phríomh-chomhpháirt i go leor córais tionsclaíochta.
| Ginearálta | ||||||
| Méideanna | 10 | 16 | 25 | 27 | 32 | 35 |
| Meáchan (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Suíomh suiteála agus faisnéis coimisiúnaithe | B'fhearr cothrománach | |||||
| Raon teochta comhthimpeallach (°C) | -20..+50 | |||||
| Uasmhéid ama stórála (Blianta) | 1 * (má chloítear leis na coinníollacha stórála; féach na treoracha oibriúcháin 07600-B) | |||||
| Luachanna MTTF de réir EN ISO 13849 Blianta | 150 (le haghaidh tuilleadh faisnéise féach bileog sonraí 08012) | |||||
| A thástálacha de réir DIN EN 60068-2-6 | 10.. 2000 Hz / uasmhéid 10 g/10 timthriall / 3 ais | |||||
| Tástáil torainn de réir DIN EN 60068-2-64 | 20... 2000 Hz/10 gS /30 g buaic/30 nóim. /3 ais | |||||
| Turraing iompair de réir DIN EN 60068-2-27 | 15 g / 11 ms /3 turraingí /3 damh | |||||
| Teas tais, timthriallach, de réir DIN EN 60068-2-30 | Athrú 2 +25°C ... +55C, 90% ... 97% bogthaise choibhneasta,2 thimthriall 24 uair an chloig | |||||
Gnéithe:
▶ Dearadh chun iontaofacht agus slándáil a fheabhsú
Cúiteamh brú 1.Automatic i ndlísheomraí rialaithe an phríomhchéime ag an gcomhla rialaithe píolótach
Spól 2.Rialú an phríomhchéim sa suíomh lárnach earrach-lárnach agus/nó sa suíomh fritháirimh
3.Optionally le monatóireacht a dhéanamh ar seasamh spól
▶ Solúbtha - oiriúnach le haghaidh seasamh, luas agus rialú brú
▶ Beacht - íogaireacht ardfhreagartha agus beagán hysteresis
Feidhmchlár:
Is féidir comhla treorach comhréireach WRTE-4X a úsáid go forleathan i peitriceimiceach, déantúsaíocht gluaisteán, trealamh cliste, giniúint cumhachta, tionscal metallurgical agus tionscail eile.
Is éard atá sa chomhla WRTE-4X go bunúsach ná 3 phríomhthionól:
1.Tithíocht (1) le spool rialaithe príomhchéime (2) agus monatóireacht ar sheasamh spool roghnach (13)
2. Leictreonaic chomhtháite (go roghnach le membrane cosanta leictreonaice (14)) le trasducer seasamh ionduchtach (3) den phríomhchéim
3. Comhla rialaithe píolótach (4) le spool rialaithe / aonad soicéad (5), trasduchtóir seasamh ionduchtach (6) agus aischothú brú le haghaidh suíomh lárnach spól rialaithe an phríomhchéime (2).
Le solenoidí comhréireacha dífhuinnimh (7; 8) suíomh lárnach an spól rialaithe príomhchéime (2) mar gheall ar an earrach lárnaithe (9) agus aischothú brú.Rialú an spól rialaithe príomhchéime (2) tríd an gcomhla rialaithe píolótach ( 4) → tá an spól rialaithe príomhchéime (2) suite ar bhealach rialaithe.Rialú spól rialaithe na comhla rialaithe píolótach (4) trí fhórsa solenoid na solenoidí comhréireacha a athrú (7; 8).Ceangail an ordaithe agus luachanna iarbhír sa soláthar ola chomhtháite electronics.Pilot chuig an gcomhla rialaithe píolótach go hinmheánach trí chalafort P nó go seachtrach trí chalafort X Filleann píolótach ola go hinmheánach trí chalafort T nó go seachtrach trí Y chuig an umar. Le luach ordú O V, rialaíonn an leictreonaic an spól rialaithe príomhchéime (2) i suíomh lárnach.
Siombail de Comhla Treo Chionmhar WRTE-4X
