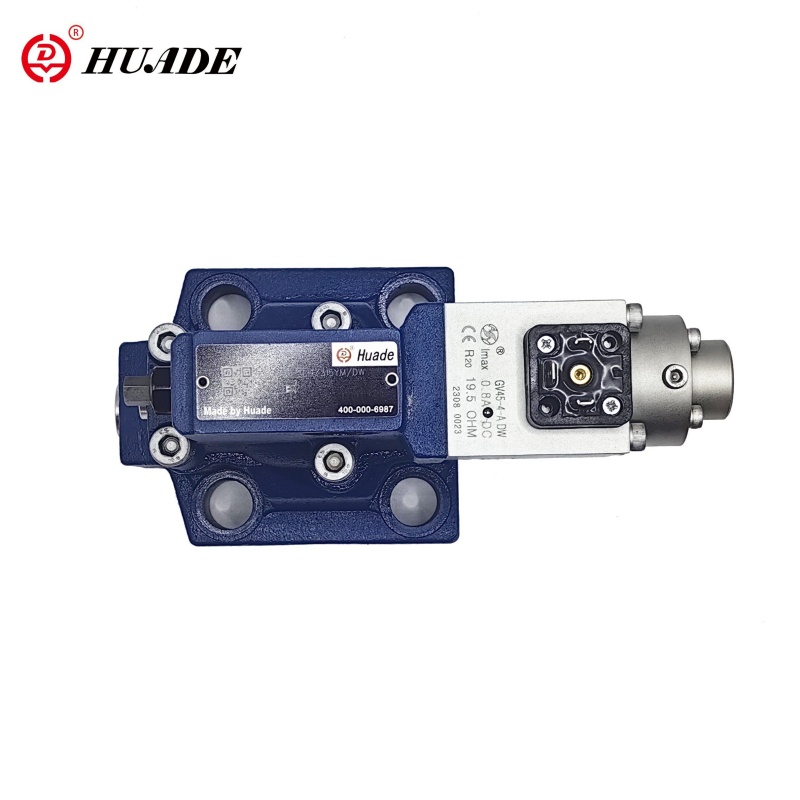

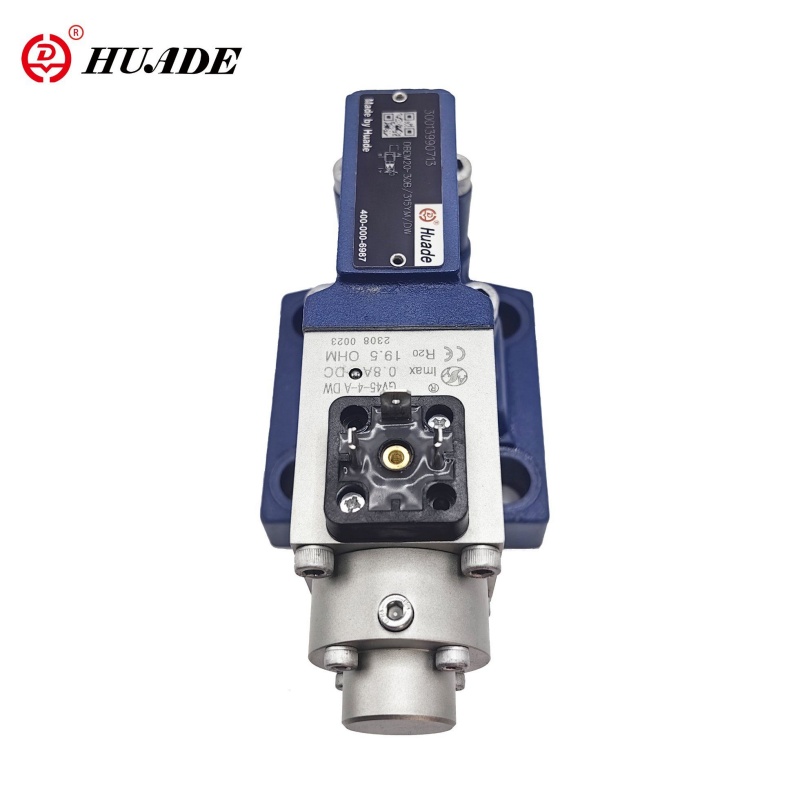

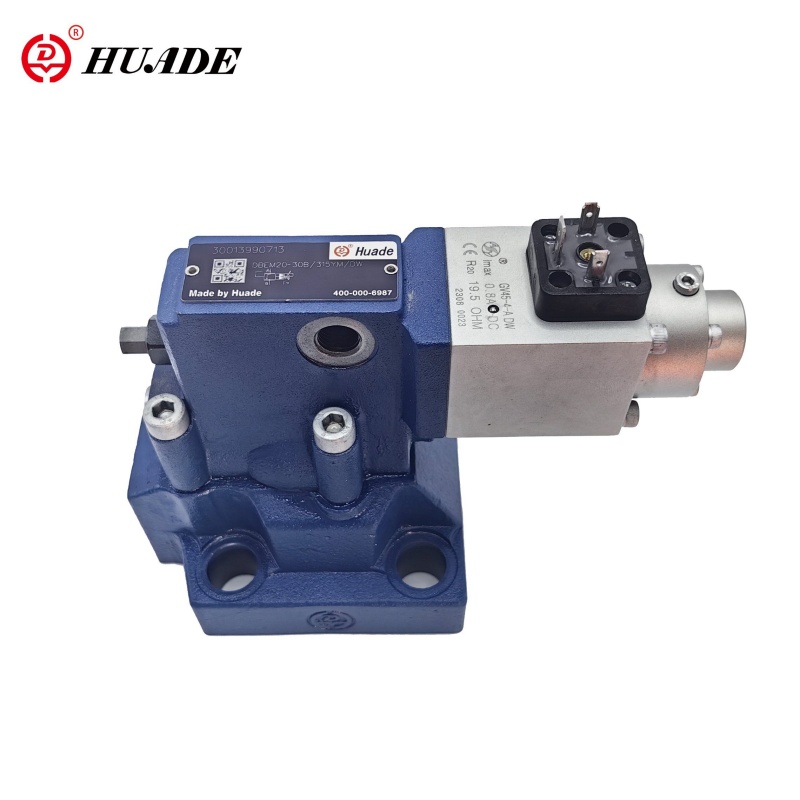

Comhla faoisimh brú comhréireach dbem
Is comhla faoisimh píolótach-oibrithe é an comhla faoisimh chomhréireach píolótach DBEM atá feistithe le comhpháirt leictreonach chomhtháite (OBE). Úsáidtear é go príomha chun brú oibre na gcóras hiodrálach a theorannú agus chun coigeartú gan chéim a sholáthar ar bhrú córais trí chomharthaí rialaithe leictreachais. Tá tréithe rialaithe beachta, brú cobhsaí, agus freagairt mhaith dinimiciúil sa chomhla comhréireach seo, rud a chiallaíonn go n -úsáidtear é go forleathan i gcórais hiodrálacha éagsúla a dteastaíonn rialú beacht uathu.
Paraiméadar Táirge an Chomhla Faoisimh Brú Comhréireach DBEM
| Sonraí hiodrálacha | ||||
| Calafoirt brú max.operating A. B agus X (MPA) | 31.5 | |||
| Brú Fillte (MPA) | Port Y, ar leithligh agus ag brú nialasach ar an umar | |||
| Max. Brú inólta (MPA) | 5. 10. 20. 31.5 Mar an gcéanna leis an gcéim brú | |||
| Min. Brú inólta (MPA) | Féach cuair tréithiúla | |||
| Max. Sábháilteacht brú (MPA) | brú in áit | |||
| 5 | 10 | 20 | 31.5 | |
| 1to 62 | 1to 122 | 1 go 222 | 1to 342 | |
| Max. sreabhadh (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Sreabhadh píolótach (L/min) | 0.7 go 2 | |||
| Líneacht (%) | ± 3.5 | |||
| In -atrialltacht (%) | <± 2 | |||
| Athrú tipiciúil (%) | <± 2 max. brú | |||
| Hysteresis (%) | Le borradh ± 1.5 de max.pressure.without borradh ± 4.5 de max.pressure | |||
| Am lasctha | 30 go 150 | |||
| Sreabhán brú | Ola mhianrach (le haghaidh séala NBR), eistir fosfáite (do shéala FPM) | |||
| Raon slaodachta (MM2/S) | 2.8 go 380 | |||
| Raon teochta sreabhach brú (℃) | -20 go+70 | |||
| Méid an éillithe (μM) | ≤20 (Moladh 10) | |||
| Sonraí teicniúla leictreacha | |
| Aimplitheoir | VT-200G40 curtha ar fáil le comhla le chéile |
| Voltas soláthair | DC |
| Min.control reatha (a) | 0.1 |
| Max.control currenl (a) | 0.8 |
| Friotaíocht Coil （ω） | Is é luach fuar ag 20 ℃ ná 19.5; Is é luach max.wam 28.8 |
| Raon teochta sreabhach brú (℃) | +50 |
| Staid | Lean ort |
| Cosaint comhla | IP65 |
| Naisc leictreacha | plutach |
Gnéithe:
▶ le haghaidh gléasta fo -phláta
▶ clúdaithe i mbloc
▶ Teorainn Uas -Bhrú Breise Roghnach trí chomhla rialaithe píolótach luchtaithe earraigh
▶ Comhla agus Rialú Leictreonach Foirm Foinse amháin
Iarratas:
Baintear úsáid fhorleathan as an gcomhla faoisimh comhréireach píolótach-oibríochta DBEM i gcórais hiodrálacha éagsúla a dteastaíonn rialú beacht beacht uathu, amhail meaisíní múnlaithe insteallta, meaisíní dísle, agus cófraí hiodrálacha. Sna hiarratais seo, cinntíonn an comhla DBEM oibriú cobhsaí an chórais hiodrálaigh agus feabhsaíonn sé éifeachtúlacht táirgthe.
Is éard atá sna comhlaí seo go bunúsach an comhla rialaithe píolótach (1) le solenoid comhréireach (2) agus an príomh -chomhla (3) leis an bpríomh -spól isteach (4).
Cineál DBE:
Is é an coigeartú ar an mbrú ná luach ordaithe ag brath ar solenoid comhréireach (2). Feidhmíonn an brú atá i láthair i gcalafort A ar an gcuid íochtair den phríomh -spól (4). Ag an am céanna, gníomhaíonn an brú seo ar an taobh earraigh atá luchtaithe den phríomh -spól (4) trí ornies (5). Feidhmíonn an fórsa hiodrálach ar an bpíolóta píolótach (6). Nuair a thagann an fórsa hiodrálach os a chionn, osclaíonn an fórsa solenoid ansin an píolótach (6). Mar gheall ar an bhfíric gur féidir leis an ola phíolótach sreabhadh go dtí an t -umar anois trí Phort Y, tarlaíonn titim brú ag an bpríomh -spól (4) a ghníomhaíonn ar an bpríomh -spól agus a thógann é i gcoinne fhórsa an earraigh ar ais. Osclaítear an nasc ó A go B agus níl aon mhéadú ar bhrú a thuilleadh
Cineál dbem:
Go roghnach is féidir an comhla a sholáthar le comhla rialaithe píolótach breise luchtaithe earraigh le haghaidh sábháilteacht brú uasta (sábháilteacht brú iomarcach)
Struchtúr Comhla faoisimh brú comhréireach dbem
