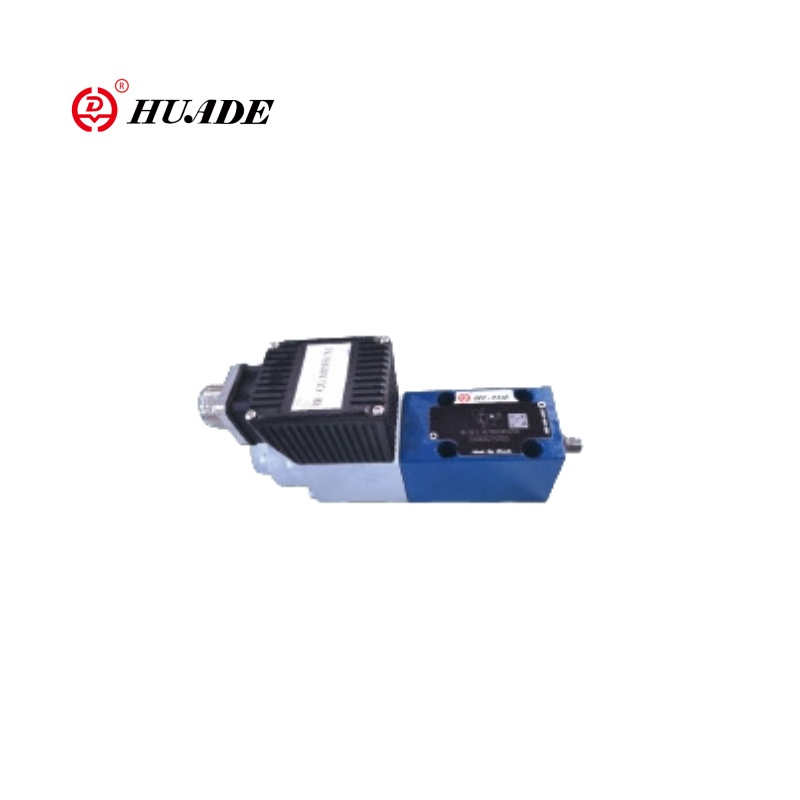

Tá an comhla faoisimh chomhréireach DBEE-1X á thiomáint ag solenoid chomhréireach, ina bhfuil nasc snáithithe agus corna inbhainte. Comhtháthaíonn sé rialtóir leictreonach (OBE), a chumasaíonn rialú níos cruinne agus níos áisiúla. Úsáidtear an chomhla seo go príomha chun brú an chórais a theorannú agus is féidir leis an teorainn brú córais atá ag teastáil a shocrú bunaithe ar luachanna ionchuir leictreachais. Comhla comhréireach comhlíonta DBEE-1X Comhlíonann CE Riachtanais Deimhnithe CE. Is féidir le comhla comhréireach DBEE-1X Huade ionad na samhla céanna a thairgeann Rexroth a chur in ionad.
| Ginearál | ||
| Suiteáil | roghnach | |
| Raon teochta stórála (℃) | -20 go +80 | |
| Raon teochta comhthimpeallach | DBE agus ZDBE (℃) | -20 go+70 |
| DBEE agus ZDBEE (℃) | -20 go +50 | |
| Ualach | DBE agus ZDBE (kg) | 2.4 |
| DBEE agus ZDBEE (KG) | 2.5 | |
| Hiodrálacha (tomhaiste ag ʋ = 46 mm2/s agus t = 40 ° C ± 5 ℃ | ||
| Max. brú oibriúcháin | Calafoirt P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Calafort T MPA | 5 | |
| Max. brú in áit | Brú Céim 5 MPa | 5 |
| Brú Céim 10 MPa | 10 | |
| Brú Céim 20 MPa | 20 | |
| Brú Céim 31.5 MPa | 31.5 | |
| Min. Brú inólta ag luach comhartha 0 MPa | Féach cuair tréithiúla | |
| Calafort brú ar ais a; Le draein ola phíolótach sheachtrach (Y) | Brú ar leithligh agus ag brú nialasach ar an umar | |
| Sreabhadh ola píolótach l/min | 0.6o1.2 | |
| Max. sreabhadh L/min | 30 | |
| Sreabhán brú | Ola Mianraí (HL, HLP) go DIN 51 524 | |
| Raon teochta sreabhach brú | -20to+80 | |
| Raon slaodachta MM2/s | 15 go 380 | |
| Leictreach | 24V DC | |
| Min.control reatha (MA) | 100 | |
| Max.control reatha MA | 1600 | |
| Friotaíocht corna solenoid | Luach fuar ag 20 ° C (ω) | 0.54 |
| Luach max.warm (ω) | 7.8 | |
| Dualgas | 100 | |
| Naisc leictreacha | DBE agus ZDBE | Le plug comhpháirte go din en 175 301 ~ 803 |
| Ceanglóir plug-in le din en 175 301-803 | ||
| DBEE agus ZDBEE | Le plug comhpháirte ladhar DLN 43 563-AM6-3 | |
| Ceanglóir breiseán plug-in 43 563-BF6-3 | ||
| Cosaint comhla go din 40 050 | IP 65 | |
| Leictreonaic rialaithe do DBEE agus ZDBEE | Comhtháite isteach sa chomhla | |
| Le haghaidh DBE agus ZDBE | ||
| Aimplitheoir i bhformáid eurocard analógach | HD-VT-VSPA1-1-1X/ | |
Gnéithe:
▶ Comhla chun brú córais a theorannú
▶ Actuation trí solenoidí comhréireacha
▶ le haghaidh dearadh gléasta fo -phláta nó dearadh pláta ceapaire
▶ Comhla agus leictreonaic rialaithe ó fhoinse amháin
▶ Cineálacha HD-DBEE le Leictreonaic Rialaithe Comhtháite
① Sampla a scaipeadh ar an gcuar saintréith bhrú luacha ordaithe
② Rampaí inchoigeartaithe go neamhspleách agus síos
Iarratas:
Tá ionchais leathana feidhmithe ag DBEE-1X i réimsí éagsúla mar innealra innealtóireachta, trealamh miotalóireachta, tógáil long, agus mar sin de.
Déantar comhlaí faoisimh brú comhréireach, cineálacha HD-DBE a ghníomhú trí bhíthin solenoid chomhréireach. Úsáidtear na comhlaí seo chun brú córais a theorannú. Leis na comhlaí seo is féidir brú an chórais a choigeartú go céimneach, atá le bheith teoranta, maidir leis an luach ordaithe leictreach.
Is éard atá sna comhlaí seo go bunúsach solenoid comhréireach (1), an tithíocht (2), an datha comhla (3), an spól (4) agus an poppet píolótach (8). Athraíonn an solenoid chomhréireach an sruth leictreach go comhréireach i bhfórsa meicniúil. Fágann méadú ar an sruth go bhfuil ardú comhfhreagrach ar an bhfórsa solenoid. Tá an seomra armature solenoid líonta le sreabhán hiodrálach agus tá sé cothromaithe. Déantar leagan an bhrú córais a leagan síos trí na solenoidí comhréireacha (1) maidir leis an luach ordaithe. Feidhmíonn brú a eascraíonn as an gcóras i bPort P ar thaobh na láimhe deise den spól (4). Ag an am céanna, gníomhaíonn an brú córais tríd an líne rialaithe (6) atá feistithe le dílleachta (5) ar an taobh atá luchtaithe san earrach den spól (4). Trí raidhfil eile (7) Feidhmíonn an brú córais ar an bpíolótach poppet (8) i gcoinne fhórsa an tsolenoid chomhréireach (1). Nuair a bheidh brú an chórais bainte amach ag an luach réamhshocraithe, téann an píolótach poppet (8) as a shuíochán. Ag brath ar an tsamhail, is féidir le hola phíolótach dul ar shiúl go seachtrach anois trí chalafort A (y) nó go hinmheánach isteach san umar, is é an éifeacht atá leis seo ná an brú ar thaobh an earraigh den spól (4) a theorannú. Má leanann brú an chórais ag ardú beagán, ansin brúnn an brú níos airde ar thaobh na láimhe deise den spól an spól ar an taobh clé i suíomh rialaithe P go T. Ag íosmhéid rialaithe reatha -comhfhreagras go dtí luach ordaithe nialais -socrófar an brú íosta inóige.
Struchtúr comhla faoisimh brú comhréireach DBE-1X
Struchtúr comhla faoisimh brú comhréireach DBEE-1X
Maidir le dearadh feidhmiúil, comhfhreagraíonn sé go bunúsach do na comhlaí faoisimh comhréireacha DBE. Is é an t -aon difríocht ná go bhfuil tithíocht ⑩ ag an solenoid chomhréireach, ina bhfuil an rialtóir leictreonach tógtha. Faightear soláthar cumhachta agus voltas pointe socraithe trí chónascaire plug-in (11).
Is é an déantúsóir an cuar tréith bhrú pointe socraithe bunaithe ar phrionsabal na n-íosmhéid lamháltais déantúsaíochta. Is féidir na hamanna rampaí le haghaidh méadú agus laghdú brú a choigeartú go neamhspleách ag baint úsáide as poitéinsiméadair faoi seach.
Siombail de chomhla faoisimh brú comhréireach DBEE-1X
