Glacann an tsraith bhrú comhréireach sé phíolótach sé bhealach a laghdaíonn an chomhla Drebe 6X-1X dearadh píolótach, ar féidir leis an bpríomhfhórsa tiomána comhla a laghdú agus an luas freagartha a fheabhsú (is féidir le freagairt minicíochta níos mó ná 10Hz a bhaint amach). Laghdaíonn an struchtúr sé bhealach castacht na píblíne agus tá sé oiriúnach do spásanna dlúth. Tacaíonn comhla Drebe 6x-1x le prótacail chaighdeánacha cumarsáide tionsclaíocha (mar shampla Profinet, Ethercat), atá éasca a chomhtháthú i gcórais hiodrálacha chliste.
| Sonraí teicniúla | ||
| Ginearál | ||
| Tógáil | Céimchéim | Comhla poppet |
| Príomhchéim | Comhla spól | |
| Gníomhú | Solenoid chomhréireach le rialú suímh agus OBE | |
| Cineál naisc | Fo-phláta, cumraíocht poll gléasta Ng6 (ISO 4401-03-02-0-05) | |
| Suíomh gléasta | Roghnach | |
| Raon teochta comhthimpeallach ℃ | -20 ~+50 | |
| Meáchan kg | 3.3 | |
| Friotaíocht creathaidh, riocht tástála | Max.25g, croith i 3 thoise (24h) | |
Gnéithe:
▶ Comhlaí a fheidhmíonn píolótach le haiseolas suímh agus leictreonaic ar bord chun brú an chórais a laghdú sa tomhaltóir (inmheánach ola phíolótach amháin)
▶ Leagan 3-bhealach (P-A/A -T), PMIN = PT
▶ Inchoigeartaithe trí shuíomh an armature in aghaidh an earraigh comhbhrúite
▶ Hysteresis íosta faoi rialú suímh <1 %, amanna freagartha gasta, féach sonraí teicniúla
▶ Teorainn brú go leibhéal sábháilte fiú le leictreonaic lochtach (Solenoid Sruth i> IMAX)
▶ Maidir le ceangaltán fo-phláta, cumraíocht poll gléasta go ISO 4401-03-02-0-05. Fo -phlátaí de réir bhileog catalóige RE45053 (ordú ar leithligh)
▶ Ceanglóir plug-in le DIN 43563-AM6, féach Bileog Catalóige Maidir le 08008 (ordú ar leithligh)
▶ Sonraí don Leictreonaic Trigger ar Bord
Iarratas:
Brú comhréireach a laghdaíonn an comhla Drebe Is comhpháirt ardfheidhmíochta é sraith Drebe 6x-1x i gcórais hiodrálacha thionsclaíocha, atá oiriúnach do choinníollacha casta oibre a éilíonn rialú beacht brú agus freagairt dhinimiciúil amhail innealra tógála, trealamh miotalóireachta, meaisíní múnlaithe insteallta agus meaisíní dísle.
Ginearál

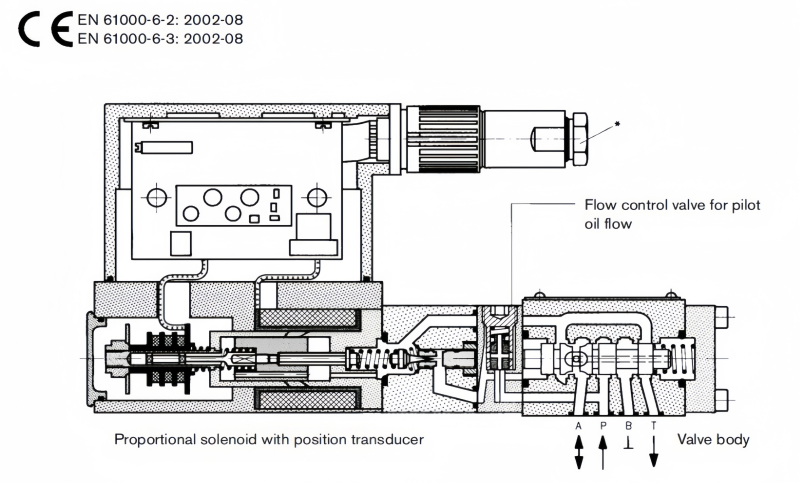

Cineál Drebe6x Brú Comhréireach Tá comhlaí laghdaithe píolótach á n-oibriú le príomhchéim 3-bhealach.
Soláthraítear an comhla phíolótach (céim phíolótach an chomhla faoisimh brú) go hinmheánach le sreabhadh rialaithe ola phíolótach trí P.
Déantar na comhlaí a ghníomhachtú trí sheanoid chomhréireach faoi rialú suímh le leictreonaic ar bord.
Leis na comhlaí seo, is féidir an brú i (tomhaltóir) a choigeartú agus a laghdú gan teorainn maidir leis an bpointe.
Bunphrionsabal
Chun an brú córais a choigeartú in A, tá pointe socraithe leagtha síos sa Leictreonaic Trigger. Bunaithe ar an bpointe seo, déanann an leictreonaic rialú ar shuíomh an solenoid i gcoinne an fhórsa earraigh. Tá an solenoid chomhréireach suite go beacht ar chuar tréith an earraigh. Soláthraítear ola ó P ar an gcéim phíolótach ag ráta sreafa <0.6 l/min trí chomhla rialaithe sreafa. Cuirtear an brú píolótach i gcomparáid leis an mbrú tomhaltóra (móide earrach) in A agus rialaítear é.
Mar thoradh ar an earrach tá pamin = P in T.
Teorainn brú ar an tsábháilteacht uasta
Má tharlaíonn locht sa leictreonaic, ionas go sáródh an sruth solenoid (IMAX) a leibhéal sonraithe ar bhealach neamhrialaithe, ní féidir leis an mbrú ardú os cionn an leibhéil a chinneann
An fórsa earraigh uasta.
