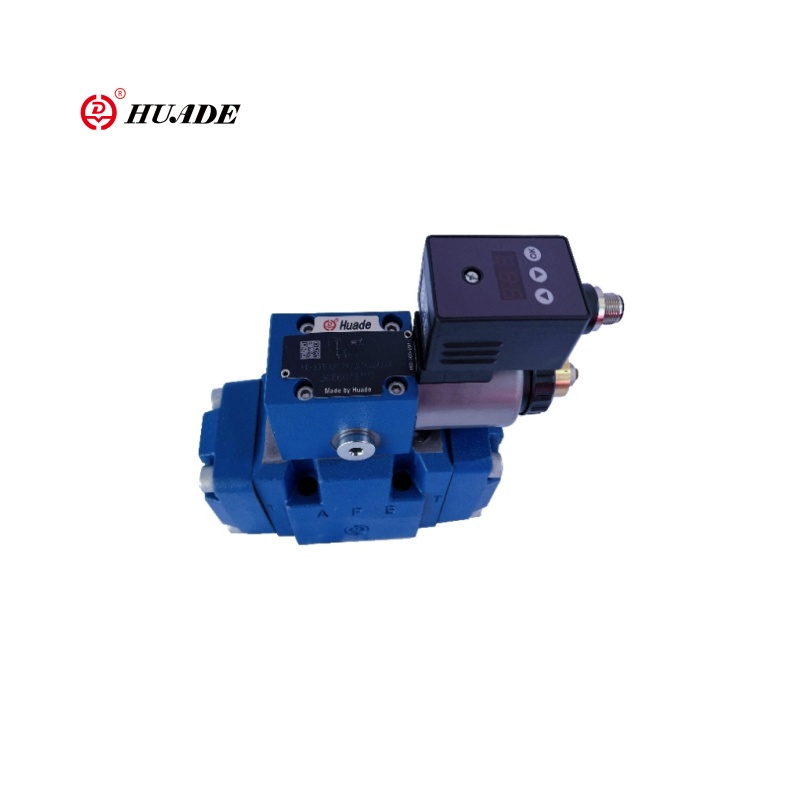

Is comhpháirt rialaithe brú ard-réamhchruinnithe é an brú comhréireach trí-bhealach a laghdaíonn an comhla 3DRE-7X a athraíonn an brú asraon trí chóimheas comhartha leictreach. Glacann an comhla 3DRE-7X dearadh trí bhealach. Chomh maith leis an bhfeidhm laghdaithe brú, is féidir leis díluchtú T-port a bhaint amach, fuinneamh a shábháil agus teas a laghdú. Tá an comhla á thiomáint ag comhla píolótach sreafa beag, atá níos cruinne i gcoigeartú agus a bhfuil tomhaltas ísealchumhachta aige.
| Sonraí teicniúla | |||
| Ginearál | |||
| Méid Ng | 10 | 16 | |
| Meáchan kg | Cineál 3DRE agus 3Drem | 7.5 | 10.3 |
| Cineál 3Dree agus 3Dreme | 7.6 | 10.4 | |
| Suíomh suiteála | aon cheann, cothrománach más féidir | ||
| Raon teochta stórála ℃ | -20 ~+80 | ||
| Raon teochta comhthimpeallach ℃ | Cineál HD-3DRE agus HD-3Drem | -20 ~+70 | |
| Cineál HD-3Dree agus HD-3Dreme | -20 ~+50 | ||
Gnéithe:
▶ Leagan 3-bhealach
▶ Oibriú trí bhíthin solenoid comhréireach le corna inúsáidte
▶ le haghaidh gléasta fo -phláta
▶ Pátrún porting de réir ISO 4401
▶ Teorainn brú uasta, roghnach
▶ Comhla agus leictreonaic rialaithe ó fhoinse amháin
▶ Leictreonaic chomhtháite (OBE) (Cineál HD-3DRE (M) E):
- beag lamháltas déantúsaíochta ar an gcuar tréithbhrú brú luacha ordaithe
▶ Leictreonaic Rialaithe Seachtraí (Cineál HD-3DRE (M)
▶ Cuar saintréithe brú -luacha ordaithe líneach
Iarratas:
Is féidir an comhla brú comhréireach trí-bhealach a laghdú 3DRE-7X a úsáid i gcórais hiodrálacha thionsclaíocha, innealra innealtóireachta, trealamh tástála agus binsí tástála, aeraspáis agus longthógáil, córais hiodrálacha ardteochta trealaimh mhiotalóireachta (mar shampla meaisíní réitigh leanúnacha), etc.
Feidhm, roinn
Tá na cineálacha comhla 3DRE (M) agus 3DRE (M) E ag obair go leictreach-phíolótach ag laghdú comhlaí a laghdaíonn comhlaí le teorannú brú an actuator.
Úsáidtear iad le haghaidh laghdaithe (p go A) agus teorannú (A go T) de bhrú córais.

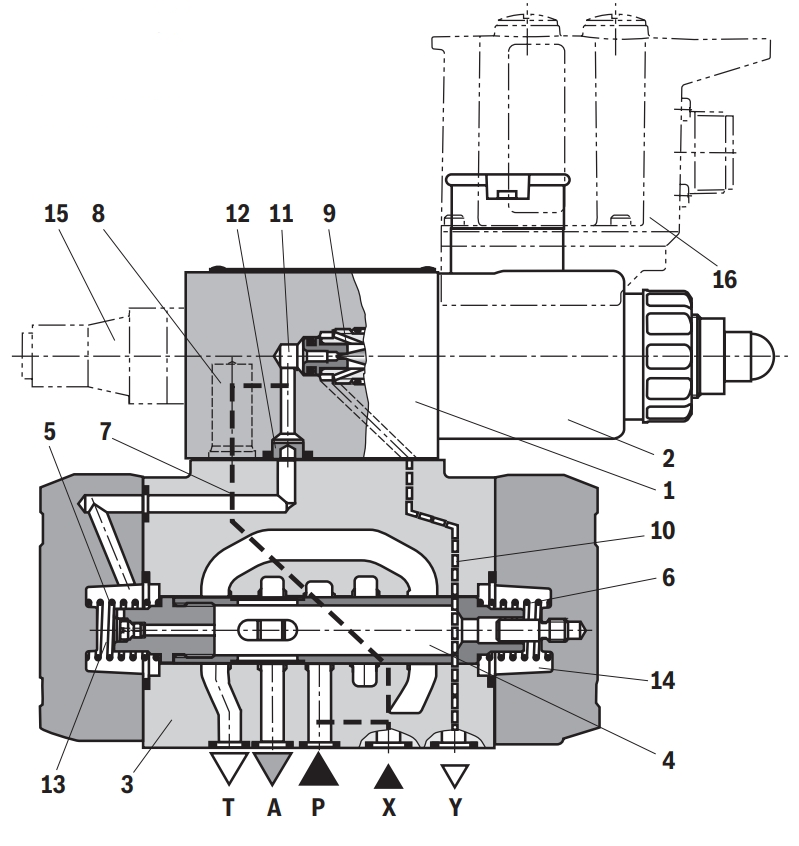

Bunroinnt
Tá dhá phríomhthionól sna comhlaí:
▶ Comhla Rialaithe Píolótach (1) le solenoid chomhréireach (2), go roghnach le huas -theorainn brú (15)
▶ Príomh -chomhla (3) leis an bpríomh -spól rialaithe (4)
Feidhmigh
▶ Socrú an bhrú atá ag brath ar luach an ordaithe a laghdú i gcalafort A tríd an gcomhla rialaithe píolótach (1).
▶ Le calafort dúlagar P, tá na spriongaí (5) agus (6) ag coinneáil an phríomh -spól rialaithe (4) ina shuíomh lárnach.
Ar an mbealach seo, cuirtear cosc ar léim nuathionscanta ag an actuator.
▶ Sreafaí sreabhach píolótach ó tolladh (7) tríd an rialtóir sreafa (8), tríd an seomra rialaithe (11) go dtí an bhearna throttle (9), trí líne (10) go calafort Y. Tá an nasc seo le stiúradh isteach san umar ag brú nialasach.
Laghdú ar
▶ An brú píolótach sa seomra rialaithe (11) a thógáil suas mar fheidhm den luach ordaithe.
▶ Brú a chur suas i seomra an earraigh (13) trí nozzle (12) agus gluaiseacht an phríomh-spól rialaithe (4) ar dheis.
Sreabha sreabhach hiodrálacha ó P go A.
▶ Tá brú an actuator i gcalafort A ar fáil i seomra an earraigh (14).
▶ Mar thoradh ar an mbrú i gcalafort A go dtí brú socraithe an chomhla rialaithe phíolótaigh (1), déantar gluaiseacht an phríomh -spól (4) ar chlé. Tá brú i gcalafort A beagnach mar an gcéanna leis an mbrú socraithe ag an gcomhla rialaithe píolótach (1).
Teorannú brú
▶ Má sháraíonn an brú i gcalafort A brú socraithe an chomhla rialaithe píolótach (1), aistrítear an príomh -spól rialaithe (4) níos faide ar chlé.
▶ Osclaíonn sé seo an nasc ó A go T agus cuireann sé teorainn leis an mbrú atá ar feitheamh i gcalafort A go dtí an luach ordaithe socraithe.
