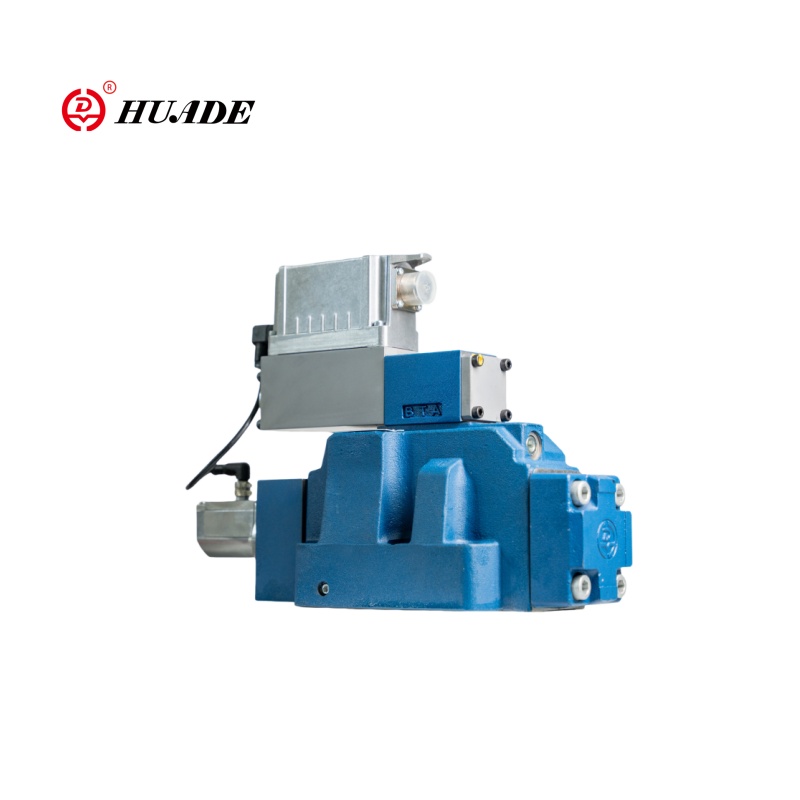

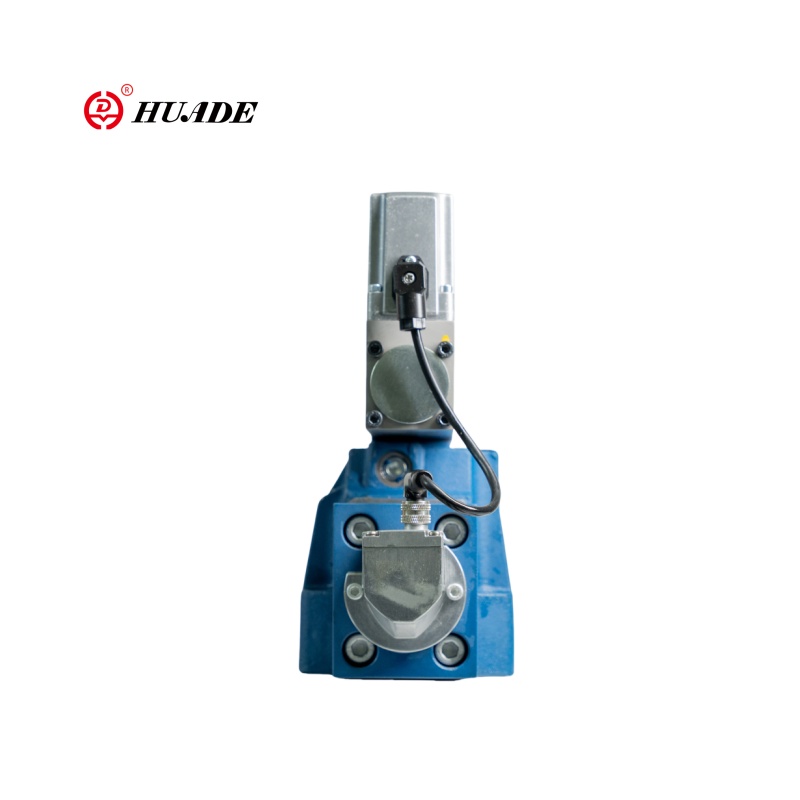

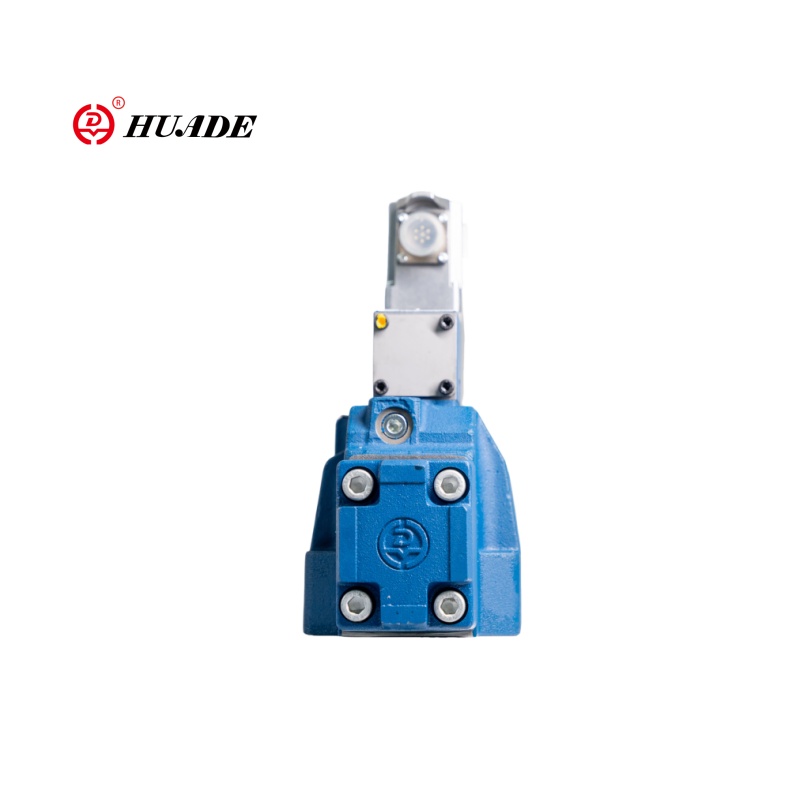

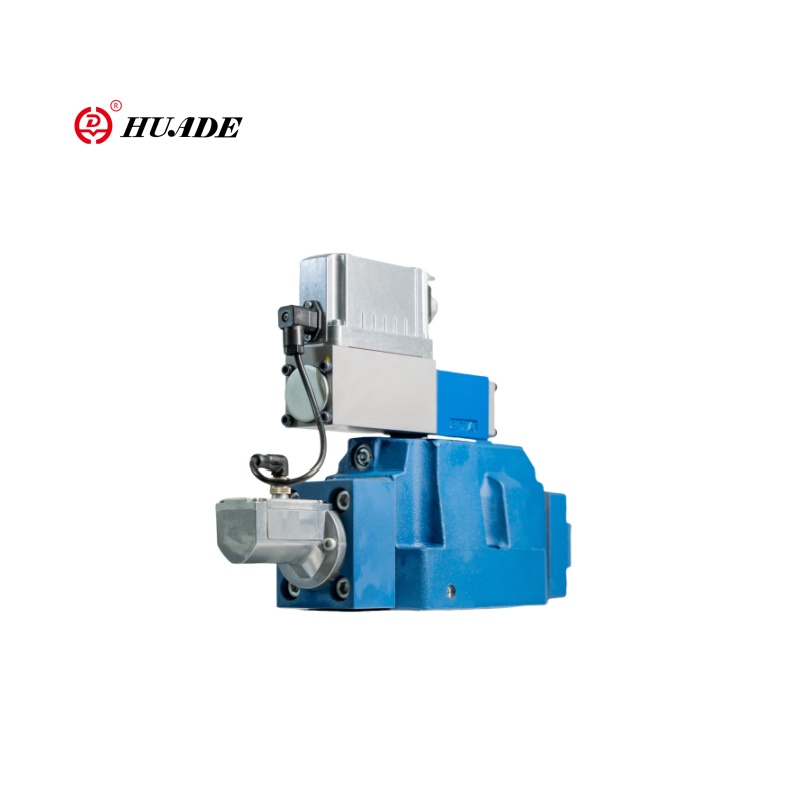

Comhla treo comhréireach 4WRLE-4X

Is comhla treo comhréireach leictrea-hiodrálach é comhla treo comhréireach Huade 4WRLE-4X (le haiseolas suímh OBE). Tá an modh rialaithe comhréireach solenoid + croí-sheasamh comhla rialaithe lúb dúnta (aiseolas LVDT). Tá dearadh coirp 4WRLE-4X Huade, teicneolaíocht ina saothraítear rónta agus feidhmíocht solenoid gar do leibhéil rexroth, ach d'fhéadfadh an marthanacht faoi choinníollacha oibre an-mhór (amhail creathadh ardmhinicíochta, oibriú leanúnach fadtéarmach) a bheith beagán difriúil. Is iondúil go mbíonn praghas táirge Huade 20% -30% níos ísle ná Rexroth, le feidhmíocht chostais shuntasach. Tá an slabhra soláthair logánaithe, tá an timthriall seachadta gearr, agus tá an freagra seirbhíse iar-dhíolacháin go tapa.

Paraiméadar Táirge na Comhla Comhréireach Comhréireach 4WRLE-4X

Gné an Táirge agus Feidhm an Chomhla Treorach Comhréireach 4WRLE-4X

Gnéithe:

▪ iontaofa - dearadh cruthaithe agus láidir

▪ Spól ardchaighdeáin -rialaithe agus muinchille an chomhla rialaithe píolótach

▪ Tá spól rialaithe an chomhla rialaithe píolótach sa suíomh “teip sábháilte” nuair a mhúchtar an t -aonad

▪ Tá spól rialaithe an phríomh-chomhla sa suíomh lárnach atá dírithe ar an earrach agus/nó sa suíomh fritháirimh

▪ Solúbtha - oiriúnach do shuíomh, do threoluas agus do rialú brú

▪ Beacht - íogaireacht ardfhreagartha agus hysteresis beag

Iarratas:

Tá comhla treo comhréireach 4WRLE-4X oiriúnach do chórais rialaithe hiodrálacha a bhfuil riachtanais arda acu maidir le feidhmíocht dhinimiciúil, cruinneas agus iontaofacht, go háirithe i gcásanna ina bhfuil gá le freagairt thapa agus aiseolas lúb dúnta. Úsáidtear comhla comhréireach 4WRLE-4X Huade go forleathan i uathoibriú tionsclaíoch, uirlisí meaisín agus trealamh próiseála, meaisíní múnlaithe insteallta agus meaisíní dísle, trealamh tástála agus insamhalta, innealra innealtóireachta, etc.

Sonraí táirgthe an chomhla treo comhréireach 4WRLE-4X

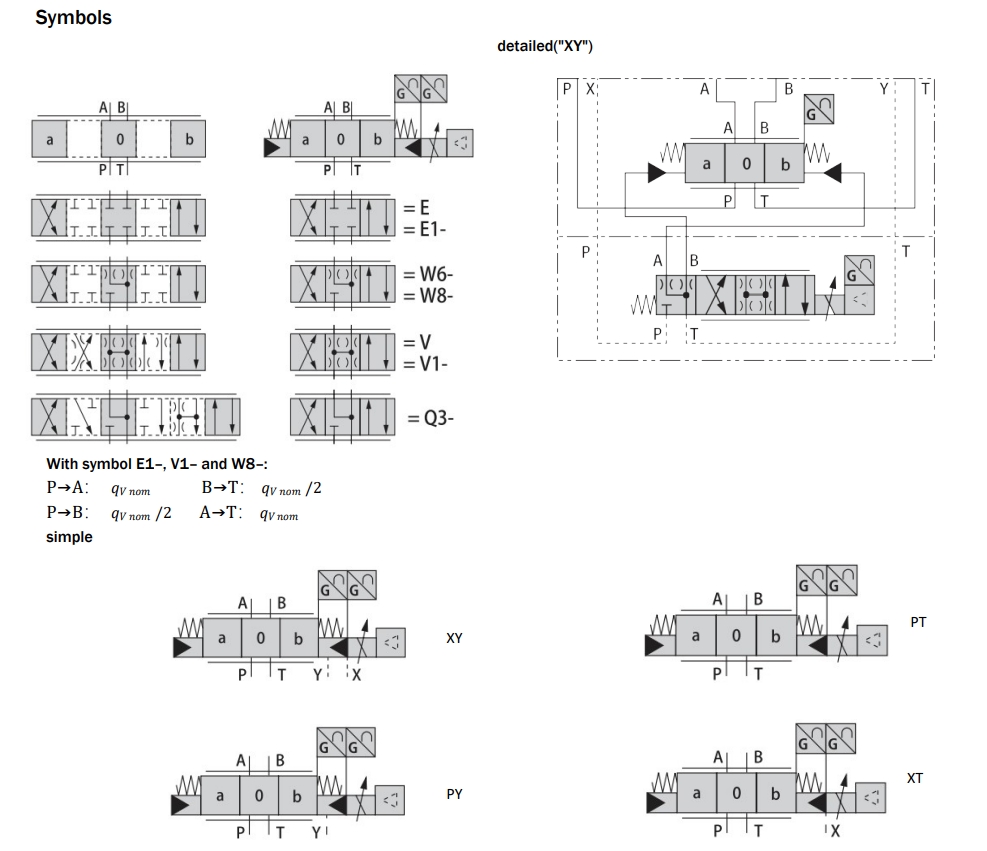

Feidhm, roinn

Is é an cineál comhla 4WRLE comhla rialaithe treo píolótach-oibrithe le haiseolas suímh leictreach agus leictreonaic chomhtháite (OBE).

Comhdhéanamh Comhla:

Comhla 1.Pilot le croí comhla agus struchtúr muinchille comhla (1)

2.Main comhla le haiseolas an earraigh agus suímh a lárnú (2)

3. Aimplitheoir Comhtháite (3)

Feidhm:

Nuair a dhéantar an leictreonaic chomhtháite (OBE) a mhúchadh nó neamhghníomhach, déantar spól rialaithe an chomhla rialaithe píolótach a oibriú san earrach sa suíomh ‘“ teip-shábháilte ”. Tá spól rialaithe an phríomh-chomhla ina shuíomh lárnach atá dírithe ar an earrach.

Déanann an leictreonaic chomhtháite (OBE) comparáid idir an luach ordaithe sonraithe agus an suíomh iarbhír den phríomh -spól rialaithe comhla. I gcás claontaí rialaithe, cuirfear an solenoid rialaithe i ngníomh. Mar gheall ar an bhfórsa maighnéadach athraithe, déantar an spól rialaithe píolótach a choigeartú ina choinne

an t -earrach.

Mar thoradh ar an sreabhadh, a ghníomhaítear trí na trasghearrthacha rialaithe, déantar coigeartú ar an bpríomh-spól rialaithe. Rialaítear trasghearradh stróc/rialaithe an phríomh-spól rialaithe go comhréireach leis an luach ordaithe.

Tá an soláthar píolótach ola sa chomhla rialaithe píolótach inmheánach trí chalafort P nó seachtrach trí chalafort X. Is féidir leis an aiseolas a bheith inmheánach trí chalafort T nó seachtrach trí chalafort y go dtí an t -umar.

Rialú Solenoid Mut-Off

I gcás na n-earráidí seo a leanas, déantar na solenoids rialaithe a dhífhuinnmhiú leis an leictreonaic chomhtháite (OBE), tá an spól rialaithe píolótach socraithe dá shuíomh “teip-shábháilte” agus díluchtaíonn sé na seomraí píolótacha ola den phríomh-chomhla. Arna oibriú ag an earrach, aistreoidh an príomh -spól rialaithe comhla go dtí an suíomh lárnach.
