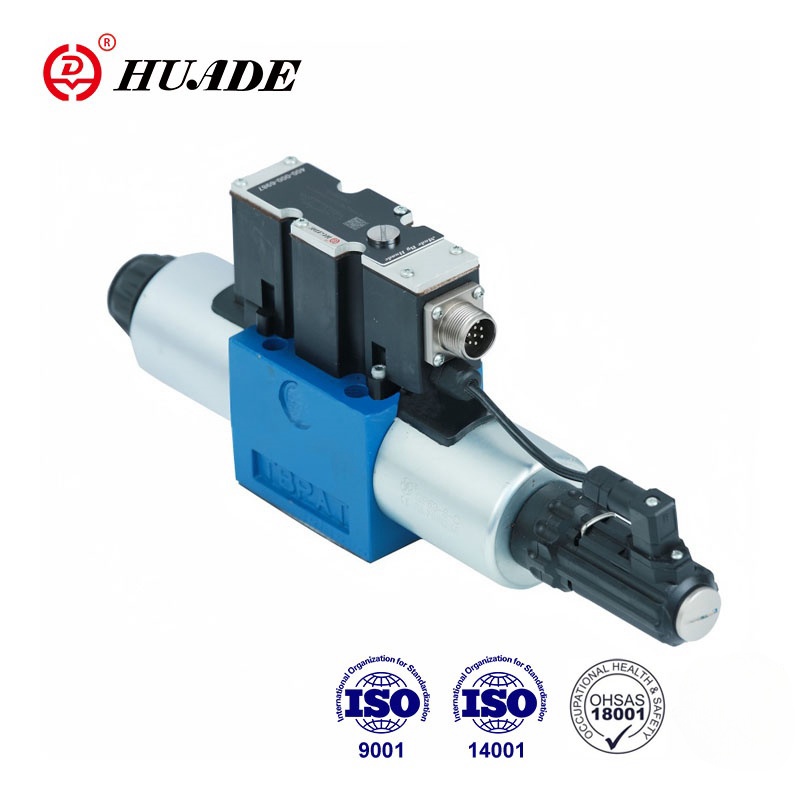

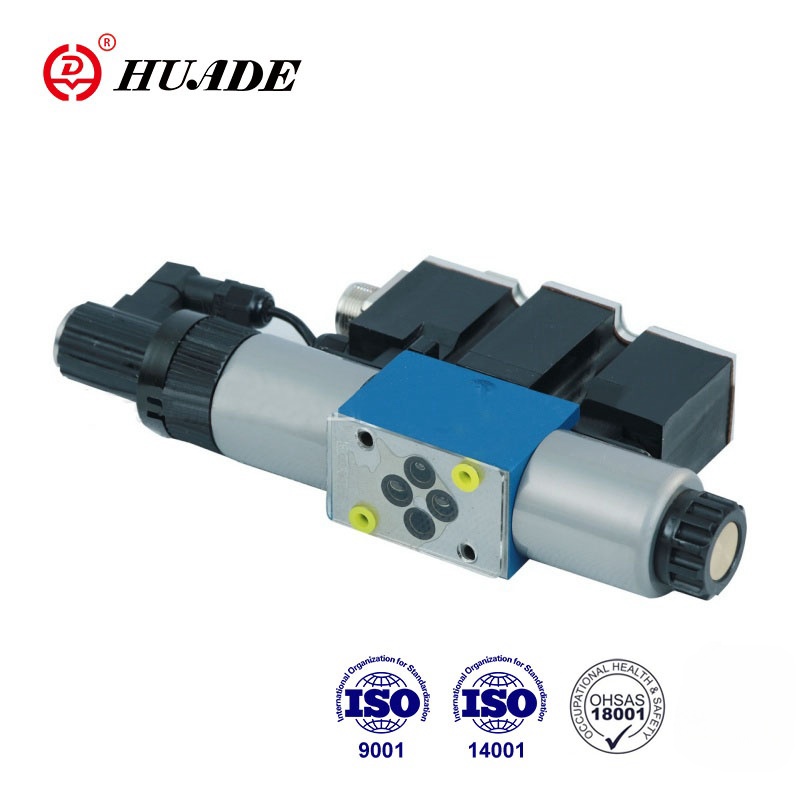

Is comhla treo comhréireach díreach é an comhla 4wree-2x seo a fheidhmíonn solenoid chomhréireach chun treo sreafa agus sreabhadh an tsreabháin hiodrálaigh a rialú. Is féidir rialú an leictreamaighnéad a bhaint amach tríd an aimplitheoir tógtha isteach. Tá feidhmíocht an táirge comhoiriúnach le sraith 4wree-2x Rexroth.
| Hiodrálach | |||
| Méid | 6 | 10 | |
| Brú oibriúcháin | Calafoirt a 、 p 、 b | 31.5 | 31.5 |
| Port T. | 21 | 21 | |
| Sreabhadh ainmniúil qvnom ag △ p = 1MPA (l/min) | 8、16、32 | 25、50、75 | |
| Max. Sreabhadh Incheadaithe (L/Min) | 80 | 180 | |
| Méid an éillithe (μM) | ≤20 (mol 10) | ||
| Hysteresis (%) | ≤0.1 | ||
| Réise aisiompaithe (%) | ≤0.05 | ||
| Íogaireacht Freagartha (%) | ≤0.05 | ||
| Sreabhán brú | Olaí mianraí, eistir fosfáite | ||
| Raon slaodachta MM2/s | 20 go 380 | ||
| Raon teochta comhthimpeallach (℃) | 4wre | -20 go +70 | |
| 4wree | -20 go +50 | ||
| Meáchan (kg) | 4wre | 2.2 | 6.3 |
| 4wree | 2.4 | 6.5 | |
| Leictreach (Leictreonaic Chomhtháite) | |||
| Méid | 6 | 10 | |
| Cineál soláthair | DC | DC | |
| Voltas ainmniúil (V) | 24 | ||
| Sruth ainmniúil solenoid (A) | 2.5 | ||
| Friotaíocht corna solenoid (ω) | Friotaíocht Coil ag 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Dualgas | 100% | ||
| Teocht max.coil (℃) | go 150 | ||
| Insliú go DIN40050 | IP65 | ||
| Sonraí teicniúla an aimplitheoirí gaolmhara | |||
| Aimplitheoir gaolmhar | 4wre | HD-VT-VRPA2 -.- 1X/ | HD-VT-VRPA2 -.- 1X/ |
| 4wree | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Voltas soláthair | Voltas ainmniúil VDC | 24 | |
| Luach teorannaithe níos ísle v | 19.4 | ||
| Luach Uachtarach Teorannaithe V. | 35 | ||
| Cumhacht aimplitheora | Imax a | <2 | |
| Impulse reatha a | 3 | ||
Gnéithe:
▶ Comhla treo comhréireach rialaithe go díreach chun treo agus méid sreafa a rialú
▶ le haghaidh gléasta fo -phláta
▶ Aiseolas maidir le suíomh leictreach
▶ Spól rialaithe atá dírithe ar an earrach
▶ Cineál 4wree, Leictreonaic Comhla Comhtháite le Comhéadan A1 nó F1
▶ Is é an t -aisteoireacht trí solenoidí comhréireacha le snáithe lárnach agus corna inbhainte
▶ Comhla agus rialú leictreonach ó fhoinse amháin
Iarratas:
Is féidir comhla comhréireach 4wree-2x a úsáid i réimsí éagsúla amhail uirlisí meaisín, tionscal éadrom, miotalóireacht, mianadóireacht, aeraspás, etc.
Is comhpháirteanna rialaithe go díreach iad na comhlaí treo comhréireacha 4/2 agus 4/3 de dhearadh gléasta fo -phláta.
Tá siad á n -oibriú ag solenoids comhréireacha le snáithe lárnach agus corna inbhainte. Déantar na solenoidí a rialú go roghnach trí leictreonaic rialaithe chomhtháite.
Cur síos Feidhme:
Leis na solenoids (5 agus 6), dí-fhuinnmhithe, coinnítear an spól rialaithe (2) sa suíomh lárnach ag na spriongaí comhbhrúite (3 agus 4)
Oibriú díreach an spól rialaithe (2) trí cheann de na solenoidí comhréireacha a fhuinnmhiú, e.e. Rialú Solenoid "B" (6)
→ Gluaiseacht an spól rialaithe (2) ar chlé i gcomhréir leis an gcomhartha ionchuir leictrigh
→ Nasc ó P go A agus B go T trí orifice cosúil le trasghearrthacha le saintréithe sreafa forásacha
Dí-fhuinnmhiú solenoid (6)
→ Cuirtear an spól rialaithe (2) ar ais chuig an suíomh lárnach tríd an earrach comhbhrúite (3)
HD-4Wree ... A-2x
Sa choinníoll dí-fhuinnmhithe coinnítear an spól (2) i suíomh ionaid mheicniúil ag na spriongaí tuairisceáin solenoid. Ní bhaineann sé seo, le haghaidh an tsiombail spól "V", le suíomh an ionaid hiodrálaigh! Nuair a dhúnann an ciorcad rialaithe lúb dúnta comhla leictreach ansin tá an spól suite i suíomh an ionaid hiodrálaigh.
Dearadh:
Is éard atá sa chomhla go bunúsach ná:
• Tithíocht (1) le aghaidh mountinq
• Spól (2) a rialú le spriongaí comhbhrúite (3 agus 4)
• solenoids (5 agus 6) le snáithe lárnach
• Transducer a phostáil (7)
• Leictreonaic um Rialú Comhtháite Roghnach (8)
• Tá an coigeartú meicniúil meicniúil (9) inrochtana tríd an PG 13.5 agus tá an pointe nialasach leictreach inrochtana tríd an Pg 7 (10) (cineál 4wree)
Siombail de chomhla treo comhréireach 4wree-2x
