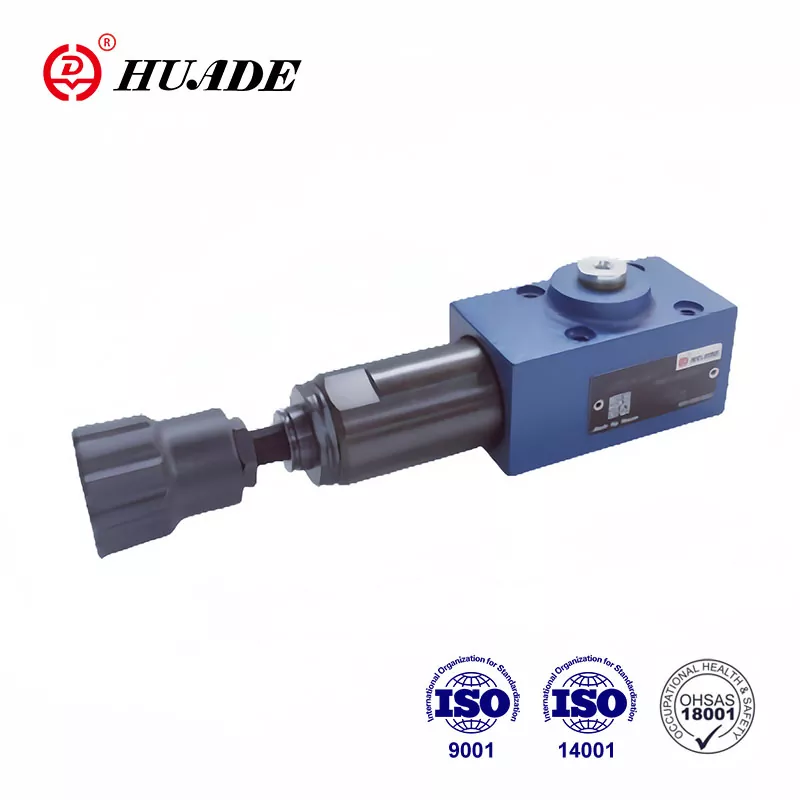

Is comhla seicheamh brú díreach é an cineál comhla DZ 6 DP. Trí dhá chomhoibriú fadtéarmach agus domhain le Rexroth, is féidir le comhlaí brú hiodrálacha Huade® a mheaitseáil le Rexroth i bhfeidhmíocht. Is féidir an comhla seicheamh brú seo a úsáid go forleathan sa chóras hiodrálach maidir le hinnealra tógála agus iompair, innealra tógála, feithiclí tionsclaíocha, uirlisí meaisín, longa, miotalóireacht agus trealamh eile.
|
Sonraí teicniúla |
|
|
Brú Inlet, Port P, B (x） (MPA) |
suas le 31.5 |
|
Brú asraon, calafort A (MPA) |
go 21.0 |
|
Brú cúil, calafort T (MPA) |
go 16.0 |
|
Sreabhadh max.permisible (L/min) |
go 60 |
|
Sreabhán |
Ola mhianrach (le haghaidh séala NBR), nó eistir fosfáite (do shéala FPM) |
|
Raon slaodachta (mm ²/s) |
10 ~ 800 |
|
Raon teochta sreabhach (℃) |
-30 suas go +80 |
|
Glaineacht sreabhach (um) |
Glaineacht sreabhach an t -uasmhéid incheadaithe de éilliú an tsreabháin go NAS 1638 Aicme 9 |
|
Max.flow (l/min) |
suas le 60 |
Gnéithe:
▶ le haghaidh gléasta fo -phláta
▶ 5 chéim brú
▶ 4 Eilimintí a Choigeartú:
. Cniotán rothlach
. Scriú ceann le caipín heicseagáin agus cosanta,
Knob rothlach faoi ghlas le scála
Knob rothlach le scála
▶ Seiceáil comhla, roghnach
▶ Patrún gléasta go DIN 24 340, Foirm A, ISO 4401 agus Cetop - RP 121H
Iarratas:
Comhla seicheamh brú DZ 6 Úsáidtear DP chun an nasc a bheith ag brath ar an dara córas.
Tá suíomh an bhrú seicheamh tríd an eilimint choigeartaithe (4).
Coinníonn an t -earrach (3) an spól rialaithe (2) sa suíomh neodrach, cuirtear bac ar an gcomhla. Tá an brú i gCainéal P i láthair ag dromchla spól an spól rialaithe (2) os comhair an earraigh (3) tríd an líne rialaithe (6).
Má shroicheann an brú i gCainéal P luach socraithe an earraigh (3) aistrítear an spól rialaithe (2) ar chlé agus osclaítear an nasc P le A. Tá an córas ag Channel A ceangailte gan laghdú brú ag titim i Channel P.
Eascraíonn an comhartha rialaithe go hinmheánach tríd an líne rialaithe (6) ó Channel P nó go seachtrach trí Chalafort B (x).
Ag brath ar úsáid an chomhla tá an draein ola sceite go seachtrach trí chalafort T (y) nó go hinmheánach trí A.
Struchtúr DZ 6 DP 1 -50B
Siombailí DZ 6 DP-10B
