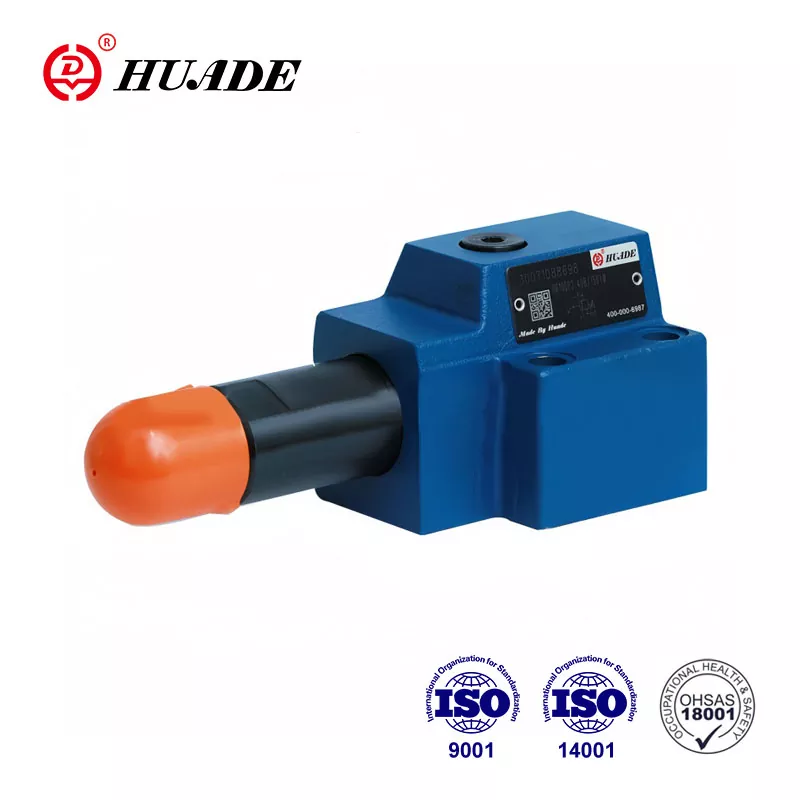

Cineál DR 10 Is comhla laghdaithe brú é DP a úsáidtear chun an brú a rialú. Is mar gheall ar an gcomhoibriú fadtéarmach le Rexroth an fhíric gur féidir le comhlaí brú Huade® ionad na dtáirgí sraithe céanna a thairgeann Rexroth. I gcomparáid le brandaí eile dá samhail, tá táirgí Huade® níos airde sa teicneolaíocht agus níos marthanaí. Tá praghsanna na gcomhlaí laghdaithe brú seo réasúnta saor. Is príomhfhiontar náisiúnta é an mhonarcha agus tá cáil mhór uirthi sa tSín.
|
Brú max.operating (calafort p) (MPA) |
suas le 31.5 |
|
Max. Brú tánaisteach (calafort A) (MPA) |
suas go.5; suas go7.5; suas le 15.0; suas le 21.0; Suas go31.5 |
|
Brú Max.back (Calafoirt T (Y)) (MPA) |
suas le 16 |
|
Max.flow (l/min) |
suas le 80 |
|
Ola mianraí sreabhach brú |
Ola mhianrach (le haghaidh séala NBR) nó eistir fosfáite (do shéala FPM) |
|
Raon slaodachta (mm ²/s) |
10 ~ 800 |
|
Raon teocht sreabhach brú (℃) |
-30 go +80 |
|
Méid an éillithe (um) |
Is é an méid uasta incheadaithe éillithe ar an sreabhán ná NAS 1638 Aicme 9. |
|
Meáchan (kg) |
thart ar.3 |
Gnéithe:
▶ le haghaidh gléasta fo -phláta
▶ 4 raonta brú
▶ 4 Eilimintí Socraithe
. Cniotán rothlach
. Heics. muinchille ceann le caipín cosanta
. Knob rothlach faoi ghlas le scála
. Knob rothlach le scála
▶ le calafort brú -thomhas
▶ Comhla roghnach neamh -fhilleadh
▶ Pátrún Porting go DIN 24 340, Foirm D, ISO 5781 agus Cetop - RP 121H
Iarratas:
Brú Laghdú ar Chineál Comhla DR Úsáidtear 6 DP chun brú an chórais a laghdú.
Is comhla díreach é an cineál comhla DR 10 DP de dhearadh 3 bhealach, le feidhm faoisimh brú ar an taobh brú laghdaithe.
Is é atá i gceist le brú brú tríd an eilimint brú -bhrú (1).
Ag an gcuid eile, bíonn an comhla oscailte de ghnáth, agus is féidir le sreabhán sreabhadh ó chalafort B go calafort A. Tá brú i gcalafort A i láthair freisin ag deireadh an spól (2), trí líne rialaithe (4), ag cur i gcoinne an earraigh comhbhrúite (3). Nuair a shroicheann an brú i gcalafort A an leibhéal brú atá leagtha síos ag an earrach (3), bogann Spól (2) go dtí an suíomh rialaithe agus coinníonn sé an brú i gcalafort tairiseach.
Tógtar sreabhán chun an comhla a rialú ó chalafort A trí dhruileáil rialaithe.
Má éiríonn an brú i gcalafort A go bhfuil fórsaí seachtracha dlite fós, aistrítear an spól (2) níos faide i dtreo an earraigh comhbhrúite (3).
Fágann sé seo go n -osclaítear cosán sreafa thar thalamh rialaithe (5) sa spól rialaithe (2) go dtí an umar (calafort Y). Sreabhann sreabhán leordhóthanach ansin chuig an umar chun aon ardú breise ar bhrú a chosc.
Déantar an seomra earraigh (6) a dhraenáil go dtí an t -umar go seachtrach trí Phort Y.
Tá comhla roghnach neamh -fhilleadh (7) ar fáil chun saorshreabhadh a cheadú ó chalafort A go calafort B.
Ceadaíonn nasc brú -thomhas (8), an brú tánaisteach a bheith ann.
Struchtúr DR10DP 1- 40B
Siombailí DR10 DP
