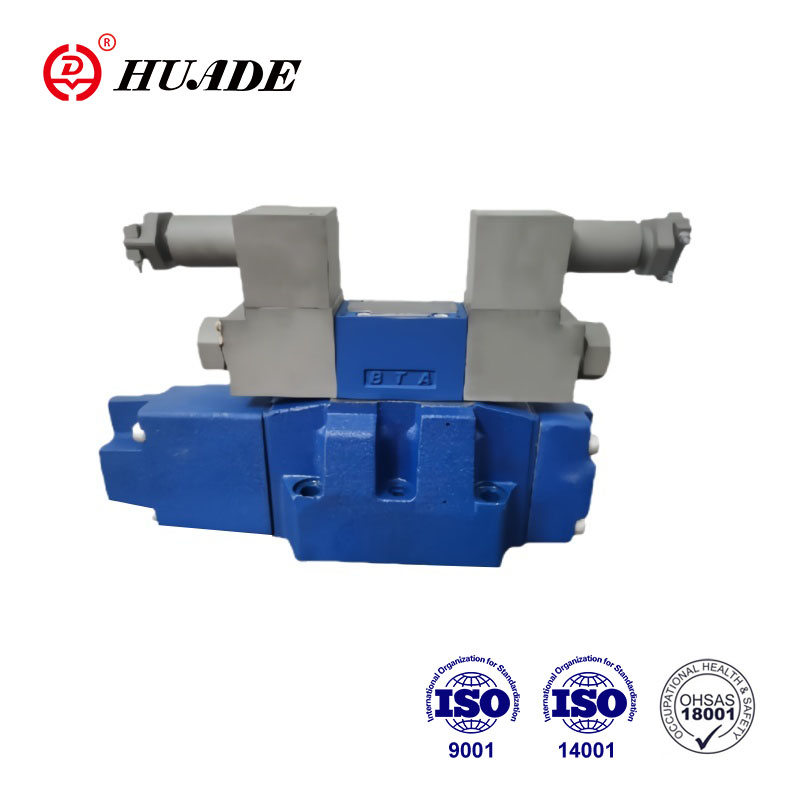

Úsáidtear comhla treorach comhréireach 4WRZ cruthúnas pléascadh go forleathan i gcórais hiodrálacha a éilíonn rialú beacht agus feidhmíocht cruthúnas pléascadh. Tá comhlaí cruthúnas pléascadh sraith 4WRZ Huade deimhnithe CNEX. De ghnáth comhlíonann rátálacha agus deimhnithe pléasctha na caighdeáin ábhartha idirnáisiúnta. Tá tréithe rialaithe sreafa íogair ag comhla comhréireach cruthúnas pléascadh 4WRZ, a fhéadfaidh rialú beacht a bhaint amach ar bhrú, sreabhadh agus treo an chórais hiodrálacha.
| Ginearálta | ||
| Cineál comhla | Meán Fómhair | |
| Suiteáil | roghnach, b'fhearr cothrománach | |
| Raon teochta stórála (℃) | -20 go +80 | |
| Raon teochta comhthimpeallach (℃) | -20 go +70 | |
| Meáchan (Kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hiodrálacha (arna thomhas le HLPAG.p=100bar : 40 ℃ ± 5 ℃) | ||||||
| Méid ainmniúil | 10 | 16 | 25 | 32 | ||
| Brú oibriúcháin (barra) | Comhla píolótach | Soláthar ola píolótach seachtrach | 30 go 100 barra | |||
| Soláthar ola píolótach inmheánach | 100 go 350 le "D3" amháin | |||||
| Príomh-chomhla | suas le 315 | suas le 350 | suas le 350 | suas le 350 | ||
| Brú sreabhadh fillte (barra) | Port T (calafort R) (draein ola píolótach seachtrach) | suas le 315 | suas le 250 | suas le 250 | suas le 150 | |
| Port T (draein ola píolótach inmheánach) | suas le 30 | suas le 30 | suas le 30 | suas le 30 | ||
| Port Y | suas le 30 | suas le 30 | suas le 30 | suas le 30 | ||
| Comhartha ionchuir toirte ola píolótach 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Sreabhadh ola píolótach i bport X agus Y le comhartha ionchur céimnithe 0- 100 % (L/nóim) | 3.5 | 5.5 | 7 | 15.9 | ||
| Sreabhadh na príomh-chomhla (L/nóim) | suas le 170 | suas le 460 | suas le 870 | suas le 1600 | ||
| Sreabhán hiodrálach | Ola mhianra (HL, HLP) go DIN 51524 Sreabhán breise ar fhiosrú! | |||||
| Raon teochta sreabhach hiodrálacha ( ℃) | -20 go +80 (b'fhearr +40 go +50) | |||||
| Raon slaodachta (mm2/s) | 20 go 380 (30 go 46 b’fhearr) | |||||
| An méid éillithe | Is é uasleibhéal éillithe an tsreabháin brú a cheadaítear ná NAS 1638 nó ISO 4406(c) | Moltar scagaire le ráta coinneála íosta βx≥ 75 | ||||
| Comhla píolótach | NAS 1638 rang 7 | x=5 | ||||
| Príomh-chomhla | NAS 1638 rang 9 | x=15 | ||||
| Hysteresis (%) | ≤ 6 | |||||
| Leictreach | ||
| Cineál comhla | Meán Fómhair | |
| Cineál cosanta na comhla go EN 60529 | IP65 le soicéad cábla suite agus faoi ghlas | |
| Cineál voltais | DC | |
| Forluí luach ordú (%) | 15 | |
| Max. current (A) | 1.5 | |
| Friotaíocht corna solenoid (Ω) | Luach fuar ag 20 ℃ | 4.8 |
| uas. luach te | 7.2 | |
| Dleacht (%) | 100 | |
| Teocht an choil ( ℃) | suas le 150 | |
| Cosaint comhla go EN 60529 | IP65 le cónascaire plug-in suite agus seasta | |
| Rialú leictreonaic | ||
| Amplifier seachtrach le haghaidh cineál WRZ | VT-VSPA2-1-L2X/... | |
| Comhartha luach ordú | Ionchur voltais "A1" (V) | V±10 |
| Ionchur reatha "F1" (mA) | 4 go 20 | |
Gnéithe:
▶ Comhla treorach comhréireach oibrítear píolótach chun treo agus méid sreafa a rialú
▶ Déantar oibriú le solenoidí comhréireacha le snáithe lárnach agus corna inscortha
▶ Le haghaidh gléasta fophláta:
Patrún aistrithe go ISO 4401 agus DIN 2430
▶ Spól rialaithe earraigh-lárnach
▶4WRZE: Leictreonaic chomhtháite (OBE) le hionchur voltais nó ionchur reatha (A1 resp. F1)
▶4WRZ: leictreonaic rialaithe ghaolmhar (ordú ar leith)
Application:
Úsáidtear comhla treorach pléascadh-cruthúnas 4WRZ-L7X chun treo agus sreabhadh a rialú i mianadóireacht coil, innealra mianadóireachta guail, innealra metallurgical.
■Cineál comhla píolótach 3DREP 6...
Is comhla laghdaithe brú 3-bhealach í an chomhla píolótach solenoid comhréireach. Úsáidtear é chun comhartha ionchuir leictreach a thiontú ina chomhartha aschuir brú comhréireach agus úsáidtear é ar gach comhla 4WRZ...
Is iad na solenoidí comhréireacha solenoid bioráin fliuch DC inrialaithe le snáithe lárnach agus corna inscortha. Tá an solenoid á rialú go roghnach ag leictreonaic sheachtrach.
Dearadh:
Go bunúsach tá an comhla comhdhéanta de:
– Tithíocht (1)
– Spól rialaithe (2) le spóil tomhais brú (3 agus 4)
– Solenoidí (5 agus 6) le snáithe lárnach
Prionsabal oibre
–Nuair a bhíonn na solanoidí (5 agus 6) sa riocht dífhuinnimh, coinnítear an spól rialaithe (2).
trí spriongaí comhbhrú sa suíomh lárnach
–Oibriú díreach an spól rialaithe (2)trí solanóideach comhréireach a fhuinneamh, e.g. fuinneamh solenoid "a" (5). Aistrítear spool tomhais brú (3) agus spool rialaithe (2) ar an taobh clé i gcomhréir leis an comhartha ionchuir leictreach; Ceangal ó P go B agus ó A go T trí na trasghearrthacha cosúil le orifice le saintréithe sreafa forásach; Cuirtear dífhuinnmhiú an solenoid (5), spool rialaithe (2) ar ais chuig an suíomh lárnach ag an earrach comhbhrú, Sa suíomh lárnach, tá calafoirt A agus B oscailte do T, i.e. is féidir leis an sreabhach hiodrálacha sreabhadh chuig an umar sin srianta ar bith.
-Sárú láimhe, roghnach, le cabhair uaidh, is féidir an spool rialaithe (2) a bhogadh gan fuinneamh a bhaint as an solenoid.
Nótaí:
Cineál 3DREP 6:Ní mór draenáil an líne umar a chosc. I gcás staid suiteála comhfhreagrach, tá comhla réamh-ualach le suiteáil (brú réamh-ualach thart ar 2 bar).
Comhla píolótach le dhá shuíomh spól
(Cineál 3DREP 6...B...)
I bprionsabal, is ionann feidhm an leagan comhla seo agus feidhm na comhla le trí shuíomh spól. Mar sin féin, cuirtear solenoid "a" (5) amháin ar an gcomhla 2-suíomh seo. In ionad an 2ú solenoid comhréireach, tá scriú breiseán (7) feistithe.
■Comhlaí treorach comhréireacha a oibrítear go píolótach Cineál 4WRZ...
Comhlaí de chineál 4WRZ... is comhlaí treorach iad a oibrítear ar bhonn píolótach a fheidhmíonn solenoidí comhréireacha i gcomhréir. Rialaíonn siad treo agus méid sreafa.
Dearadh:
Go bunúsach tá na comhlaí comhdhéanta de:
– Comhla phíolótach (9) le solanoidí comhréireacha (5 agus 6), spól rialaithe (2) agus plocóidí orifce (15)
– Príomhchomhla (10) le príomh-spool (11) agus earrach lárnach (12).
Prionsabal oibre
– Nuair a dhéantar na solanoidí (5 agus 6) a dhífhuinneamh, coinnítear an príomh-spool (11) le spriongaí lárnaithe (12) sa suíomh lárnach.
– 1ú spól TmBain a oibriú (11) tríd an gcomhla phíolótach (9), bogtar an príomh-spool go comhréireach, ag brath ar shuíomh an spool, sreabhadh ó P go A agus B go T(R) nó P go B agus A go T (R).
e.g. trí solenoid "b" (6) a fhuinneamh, aistrítear an spool rialaithe (2) ar dheis, cothaítear ola phíolótach tríd an gcomhla píolótach (9) isteach sa seomra brú (13) agus bogann sé an príomh-spool (11) i gcomhréir. chuig an comhartha ionchuir leictreach; Ceangal ó P go A agus ó B go T trí thrasghearrthacha cosúil le orifice le sreabhadh forásach.
tréithe.
Cuirtear dífhuinnmhiú an solenoid (6), an spool rialaithe (2) agus an príomh-spool (11) ar ais chuig an suíomh lárnach.
– Soláthar ola píolótach don chomhla phíolótach go hinmheánach trí chalafort P nó go seachtrach trí chalafort X.
– Le cabhair ó lámhleabhar roghnach sáraigh an spool rialaithe (2) is féidir é a bhogadh gan fuinneamh a bhaint as an solenoid.
Nótaí:
I gcás brúnna córais os cionn 100bar ní mór an modúl laghdaithe brú píolótach cineál D3 (14) a fheistiú idir an chomhla phíolótach (9) agus an phríomh-chomhla (10).
Siombailí Comhla Treo Chionmhar 4WRZ Cruthúnas Pléascadh
