Nuair a ghluaiseann sorcóir aeroibrithe ró-tapa nó nuair a bhíonn sé ag streachailt le tairiscint sciorrtha bata, is gnách go luíonn an réiteach i roghnú agus suiteáil comhla rialaithe sreafa cuí. Rialaíonn comhla rialaithe sreabhadh aeroibrithe sreabhadh aer comhbhrúite chun luas actuator a rialú, rud a fhágann go bhfuil sé riachtanach d'aon chóras uathoibrithe a dteastaíonn uainiú tairiscint beacht. Murab ionann agus a gcomhghleacaithe hiodrálacha, ní mór do na comhlaí seo dinimic sreabhach in-chomhbhrúite a láimhseáil nuair a athraíonn cóimheasa brú agus coinníollacha sreafa sonic na saintréithe rialaithe go bunúsach.

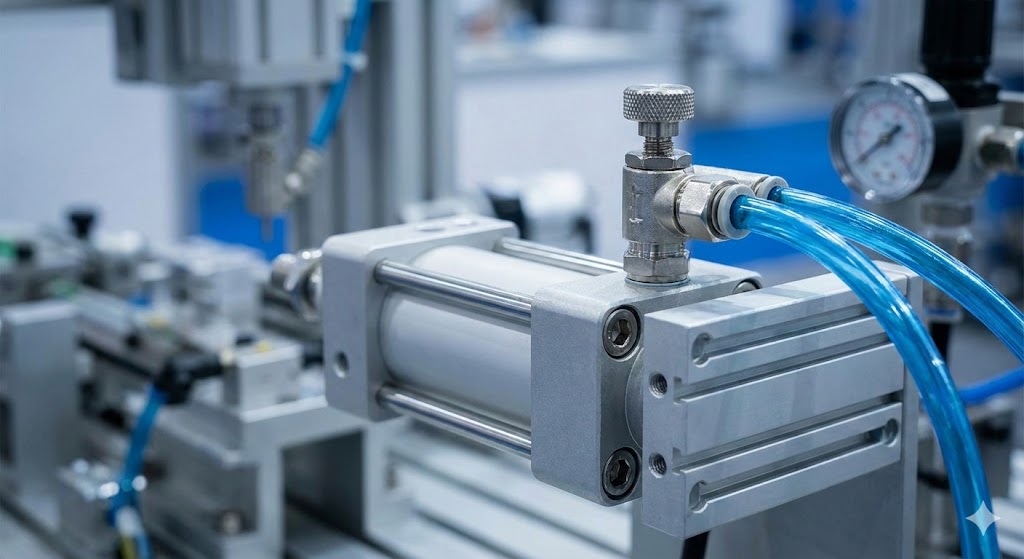

Conas a Oibríonn Comhlaí Rialaithe Sreafa Aeroibrithe
Is éard atá i gceist leis an mbunfheidhm ná srianadh athraitheach a chruthú sa chonair aer. De réir mar a théann aer comhbhrúite tríd an orifice cúngaithe, athraíonn fuinneamh brú go fuinneamh cinéiteach, ag táirgeadh titim brú a laghdaíonn an ráta sreafa síos. Ach iompraíonn aer comhbhrúite go difriúil ná leachtanna neamh-chomhbhrúite, ag tabhairt isteach castachtaí a chuireann isteach ar chobhsaíocht rialaithe.
Nuair a shreabhann aer trí shrian, is é an gaol idir brú in aghaidh an tsrutha ($P_1$) agus brú le sruth ($P_2$) a chinneann an réimeas sreafa. Ag titeann brú measartha, méadaíonn an sreabhadh go comhréireach leis an difreálach brú. Mar sin féin, a luaithe a thiteann an cóimheas brú $P_2/P_1$ faoi bhun luach criticiúil (go hiondúil timpeall 0.528 d’aer), sroicheann an treoluas sreafa ag an scornach luas sonach áitiúil. Léiríonn an coinníoll seo, ar a dtugtar sreabhadh plódaithe nó sreabhadh sonic, teorainn bhunúsach.
I gcás sreabhadh plódaithe, ní mhéadaítear an ráta sreafa mais a thuilleadh má dhéantar brú le sruth a laghdú tuilleadh. Tá an sreabhadh "uasmhéadaithe" go héifeachtach ag luas na fuaime tríd an méid orifice sin. Soláthraíonn an feiniméan fisiceach seo cobhsaíocht dhílis i gcórais aeroibrithe.
Caighdeán Rátála Sreafa ISO 6358Ní bhíonn luachanna Cv hiodrálacha traidisiúnta gearr d'fheidhmchláir aeroibrithe toisc go bhfuil siad bunaithe ar shreabhadh uisce do-chomhbhrúite. Tugann caighdeán ISO 6358 aghaidh air seo le dhá pharaiméadar:
- Seoltacht sonach (C):Acmhainn sreafa uasta faoi choinníollacha plódaithe, arna shloinneadh i dm³/(s·barra).
- Cóimheas brú criticiúil (b):An pointe aistrithe idir sreabhadh subsonach agus sonach (go hiondúil 0.2 go 0.5).
Is iad na cothromóidí sreafa atá bunaithe ar na paraiméadair seo ná:
Le haghaidh sreabhadh plódaithe nuair $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Le haghaidh sreabhadh subsonach nuair $P_2/P_1> b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\deas)^2} $$Áit arb é $K_t$ an fachtóir ceartúcháin teochta.
Tógáil Inmheánach agus Comhpháirteanna
Comhcheanglaíonn rialtóir luais tipiciúil dhá fheidhm i gcorp dlúth amháin: comhla seiceála sracfhéachaint agus treorach.
Ábhair Comhlacht Comhla:Braitheann an roghnú ar an gcomhshaol. Freastalaíonn práis le plating nicil ar riachtanais ghinearálta mhonarcha, agus laghdaíonn alúmanam anodized meáchan. Tá cruach dhosmálta (304/316) riachtanach do limistéir níocháin, agus cuireann plaistigh innealtóireachta (PBT) réitigh éadroma cost-éifeachtach ar fáil.
Dearadh Comhla Snáthaide:Úsáideann dearaí ardcháilíochta snáitheanna mínairde (10-15 rothlú) chun rialú beacht a dhéanamh sa raon 10-50 mm/s. Bíonn tionchar ag uillinn barrchaolaithe ar an gcuar sainiúil - cuireann barrchaolaithe líneacha athruithe comhréireacha ar fáil, agus cuireann barrchaolaithe céatadáin comhionanna rialú níos míne ar oscailtí ísle.
Seiceáil Cumraíocht na Comhla:Ceadaíonn an comhla seiceála comhtháite sreabhadh saor in aisce droim ar ais. Tá cineálacha róin liopaí dlúth ach d'fhéadfadh siad sceitheadh ag brú íseal; Soláthraíonn cineálacha liathróid nó poppet stoptha níos déine ach teastaíonn níos mó spáis.
Straitéisí Rialaithe Méadar Isteach vs Méadar-Amach
Cuireann suíomh suiteála isteach go bunúsach ar iompar an chórais. Cruthaíonn an t-idirdhealú seo níos mó fadhbanna allamuigh ná aon ghné eile de rialú sreafa aeroibrithe.
Rialú Méadair Amach (Srian Sceite)Sa chumraíocht seo, ceadaíonn an comhla seiceála sreabhadh saor isteach sa sorcóir agus cuireann an tsnáthaid srian ar aer sceite a fhágann an seomra os coinne. Cruthaíonn an prionsabal oibre mhaolú brú. De réir mar a ghluaiseann an loine, cruthaíonn aer sceite brú ar ais, feabhas a chur ar stiffness agus cosc a chur ar sciorradh bata.
Rialú Méadair Isteach (Srianadh Soláthair)Anseo cuireann an tsnáthaid srian ar an aer atá ag teacht isteach agus sceite gaothairí go saor. Is minic a eascraíonn gluaiseacht éagobhsaí ("jerking") mar thoradh air seo toisc go dtiteann brú an tseomra soláthair nuair a mhéadaítear an toirt, rud a fhágann go stopann an loine go dtí go dtógann an brú arís.
"Má tá amhras ort, méadar amach." Is é méadar-amach an rogha réamhshocraithe le haghaidh sorcóirí a fheidhmíonn faoi dhó. Níor cheart méadair isteach a chur in áirithe ach amháin do shorcóirí aonghníomhaithe (aischur an earraigh) nó d’fheidhmchláir shonracha tosaithe bhog.
| Saintréith | Méadar Amach (Sceite) | Méadar Isteach (Soláthar) |
|---|---|---|
| Tairiscint Smoothness | Ar fheabhas (cosc ar sciorradh bata) | Go dona (seans maith go jerking) |
| Láimhseáil Luchtaigh | Damping maith do ró-ualaí | Riosca runaway le hualaí domhantarraingthe |
| Cobhsaíocht Luas | Ard (éifeacht mhaolú) | Athróg (ag brath ar sholáthar) |
| Feidhmchláir is Fearr | Sorcóirí ag gníomhú di dúbailte | Sorcóirí aonghníomhaithe |
Roghnú Comhlaí agus Próiseas Méid
Coscann méid ceart comhlaí róbheag a chuireann teorainn ar fhórsa actuator agus comhlaí rómhóra a sháraíonn réiteach rialaithe luais.
Tosaigh trí shreabhadh riachtanach a ríomh bunaithe ar shonraíochtaí sorcóra:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$I gcás inarb é $A$ achar loine (cm²), is é $L$ fad stróc (cm), agus is é $t$ am stróc (soicindí).
Titim Brú:Teorainn an titim brú trasna na comhla go barra 0.5-1.0 ag sreabhadh rátáilte. Dramhaíl fuinnimh titeann níos airde; léiríonn titeann an-íseal comhla ró-mhór le réiteach lag.
Suiteáil agus Fabhtcheartú
Suiteáil an comhla rialaithe sreafa chomh gar don chalafort sorcóra chomh praiticiúil. Cruthaíonn ritheanna fada feadáin toirt in-chomhbhrúite ag gníomhú mar earrach aeir, freagra táireach.
Coigeartú Tosaigh:Tosaigh leis an tsnáthaid 3-4 casadh oscailte. Má tharlaíonn duillín greamaithe, deimhnigh rialú an mhéadair amach. Má tá an tairiscint ró-tapa, dún de réir a chéile in incrimintí ceathrú cas.
| Siomptóim | Cúis Dóchúil | Réiteach |
|---|---|---|
| Gluaisne Jerky (duillín bata) | Rialú méadar-i ar shorcóir ag gníomhú di dúbailte | Athchumrú go dtí méadair amach |
| Athraíonn luas lár-stróc | Luaineacht brú an tsoláthair | Suiteáil rialtóir tiomnaithe |
| Gan rialú luais | Éilliú nó snáthaid briste | Iniúchadh scagaire; ionad comhla |
| Drifts sorcóir tar éis stad | Seiceáil sceitheadh inmheánach comhla | Athsholáthar comhla; éilliú a sheiceáil |
Cothabháil agus Saol Seirbhíse
Cáilíonn comhlaí rialaithe sreafa aeroibrithe mar chomhpháirteanna ísealchothabhála, ach seachnaíonn iniúchadh rialta teipeanna gan choinne.
Faoi ghnáthchoinníollacha tionsclaíocha le haer scagtha i gceart (íosmhéid 40-micron), seachadann comhlaí cáilíochta5-10 mblianaden saol seirbhíse.
Fachtóirí Laghdaigh Saoil:
- Soláthar aeir éillithe (shaolré róin ina leath)
- Teochtaí foircneacha thar rátálacha róin
- Coigeartú ionsaitheach is cúis le caitheamh snáithe
- Nochtadh ceimiceach (Éilíonn Cruach Dhosmálta/FKM)
De réir mar a thagann córais thionsclaíocha chun cinn, déanann rialú sreabhadh aeroibrithe oiriúnú trí bhraiteoirí agus nascacht líonra a ionchorprú. Cé go dtugann actuators leictreacha atá ag teacht chun cinn beachtas, tá an neomatach fós níos fearr d'fheidhmchláir ardluais, gearr-stróc, atmasféar pléascach, agus timpeallachtaí nite síos áit a bhfuil caoinfhulaingt ró-ualach láidir ag teastáil.
