Nuair a chuardaíonn daoine faisnéis faoin gComhla Rialaithe Treo WE 5 do Rexroth, de ghnáth bíonn siad ag iarraidh a thuiscint cad a dhéanann an comhla seo, conas a oibríonn sé, agus cibé an n-oireann sé dá riachtanais. Tagraíonn an t-ainmniúchán WE 5 do chatagóir méid sonrach i líneáil comhla Rexroth, ach tá an scéal níos suimiúla ná múnla comhla amháin.

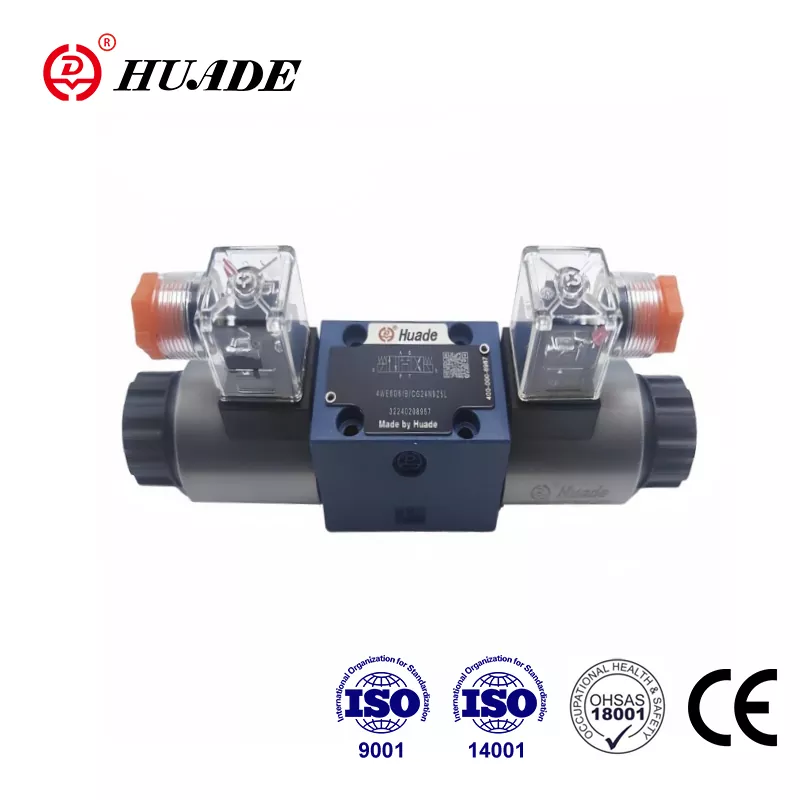

Cad é an Comhla Rialaithe Treo WE 5
Comhla rialaithe treorach a bhí sa WE 5 bunaidh ó Rexroth a tógadh de réir caighdeán méid NG5. Rinne na comhlaí seo rialú ar shreabhadh sreabhán hiodrálach i gcórais a raibh gá le rátaí measartha brú agus sreafa. D'fhéadfadh an WE 5 traidisiúnta brú suas le 250 barra a láimhseáil agus rátaí sreafa idir 14 agus 20 lítear in aghaidh an nóiméid. Le blianta fada anuas, d'oibrigh an leibhéal feidhmíochta seo go maith do chórais hiodrálacha níos lú cosúil le hinnealra dlúth agus trealamh tionsclaíoch éadrom.
Mar sin féin, éilíonn iarratais tionsclaíocha nua-aimseartha níos mó cumhachta agus rátaí sreafa níos airde. Seo an áit a mbeidh tábhacht le héabhlóid na Comhla Rialaithe Treo WE 5. D'fhorbair Rexroth an tsraith 5X, a chuimsíonn na samhlacha 5-.WE 10. Coinníonn na comhlaí nua seo fealsúnacht dearaidh an WE 5 bunaidh ach scála suas go dtí méid NG10. Is é an toradh ná comhla atá in ann suas le 160 lítear in aghaidh an nóiméid a láimhseáil ag brúnna a shroicheann 420 bar. Nuair a chuardaíonn innealtóirí Comhla Rialaithe Treo WE 5 inniu, is minic a roghnaíonn siad na samhlacha NG10 seo mar go gcomhlíonann siad na ceanglais feidhmíochta reatha.
Leanann an teaghlach Comhla Rialaithe Treo WE 5 caighdeáin idirnáisiúnta mar ISO 4401-05 agus NFPA D05. Ciallaíonn an caighdeánú seo gur féidir leis na comhlaí gléasadh ar fhophlátaí caighdeánacha agus comhlaí comhchosúla ó mhonaróirí eile a athsholáthar gan an córas iomlán a athdhearadh.
Conas a Oibríonn an Comhla Laistigh
Tá struchtúr bunúsach Comhla Rialaithe Treo WE 5 díreach. Taobh istigh den chomhlacht comhla suíonn spól sleamhnáin a ghluaiseann ar ais agus amach chun calafoirt éagsúla a nascadh. Nuair a athraíonn an spól suíomh, athraíonn sé cé na calafoirt a cheanglaíonn lena chéile. Mar shampla, b’fhéidir go gceanglódh an spól port P (brú) le port A agus port B á nascadh le calafort T (umar). Nuair a ghluaiseann an spól an treo eile, aisiompaíonn sé na naisc seo.
Cad a fhágann go mbogann an Comhla Rialaithe Treo WE 5 an spól seo? Is é an freagra ná solenoid leictreamaighnéadach. Úsáideann Rexroth an rud ar a dtugann siad dearadh solenoid "fliuch". Suíonn an solenoid taobh istigh den sreabhach hiodrálacha seachas a bheith séalaithe uaidh. D'fhéadfadh sé seo a bheith contúirteach, ach i ndáiríre soláthraíonn sé fuaraithe níos fearr agus saol níos faide. Iompraíonn an sreabhán hiodrálach teas ón gcorna, rud a ligeann don solenoid rith go leanúnach gan róthéamh.
Nuair a mhúchann tú an chumhacht chuig an solenoid, cuireann spriongaí taobh istigh den chomhla an spól ar ais go dtí a lárionad. Cruthaíonn cumraíochtaí éagsúla earraigh iompraíochtaí éagsúla. Úsáideann an socrú caighdeánach spriongaí fillte ar an dá thaobh. Úsáideann roinnt leaganacha spriongaí níos láidre chun an comhla a aistriú níos tapúla. Cuireann leaganacha eile deireadh le spriongaí go hiomlán d’fheidhmchláir speisialta áit ar cheart don spól fanacht i cibé áit a mhairfidh sé.
I measc go leor samhlacha Comhla Rialaithe Treo WE 5 tá gné sáraithe láimhe. Is cnaipe brúigh é seo ar bharr na comhla a ligeann do dhuine an spól a bhogadh de láimh. Le linn socraithe nó fabhtcheartaithe, bíonn an rialú láimhe seo an-úsáideach. Is féidir leat an córas a thástáil gan cumhacht leictreach a chur i bhfeidhm.
Cumais agus Teorainneacha Feidhmíochta
Láimhseálann leaganacha nua-aimseartha NG10 den chóras Comhla Rialaithe Treo WE 5 uimhreacha feidhmíochta suntasacha. Oibríonn samhlacha caighdeánacha ag brú 350 barra, le leaganacha speisialta rátáilte do 420 bar. Sroicheann cumas sreafa 160 lítear in aghaidh an nóiméid le hoibriú voltas DC, nó 120 lítear in aghaidh an nóiméid le voltas AC tar éis ceartú.
Téann an raon teochta ó lúide 30 céim Celsius go dtí móide 80 céim Celsius. Oibríonn an comhla le sreabháin hiodrálacha ó an-tanaí (2.8 milliméadar cearnach in aghaidh an tsoicind) go tiubh go leor (500 milliméadar cearnach in aghaidh an tsoicind). Ciallaíonn an tsolúbthacht seo go bhfreastalaíonn dearadh comhla amháin go leor iarratais éagsúla.
Mar sin féin, tagann ardfheidhmíocht le roinnt breithnithe. Nuair a shreabhann sreabhán tríd an gcomhla ag rátaí uasta, éiríonn fórsaí hiodrálacha ag gníomhú ar an spól substaintiúil. Is féidir leis na fórsaí seo a bheith ina chúis le éagobhsaíocht nó creathadh. Chun é seo a bhainistiú, cuireann Rexroth cartúis throttle ar fáil a shuiteálann sna calafoirt. Cuireann na cartúis seo srian ar shreabhadh beagán, rud a laghdaíonn fórsaí dinimiciúla agus a shreabhann oibriú. Is é an comhbhabhtáil titim brú níos airde ar fud na comhla, ach de ghnáth is fiú an chobhsaíocht fheabhsaithe.
Gné eile de dhearadh Comhla Rialaithe Treo WE 5 is ea sceitheadh inmheánach. Sceálann gach comhla spól roinnt sreabhán thar an spól mar go dteastaíonn imréiteach ón spól chun gluaiseacht faoi shaoirse. Méadaíonn an sceitheadh seo de réir a chéile de réir mar a chaitheann an comhla thar na mílte timthriallta. Maidir le feidhmchláir a dteastaíonn uathu ualaí a choinneáil ina seasamh ar feadh tréimhsí fada, b’fhéidir nach gcuirfeadh an Comhla Rialaithe Treo WE 5 amháin neart coinneála ar fáil. Trí chomhlaí seiceála seachtracha a chur leis nó cumraíocht spól lár iata a roghnú, cabhraíonn sé leis an tsaincheist seo a réiteach.
Rialú Leictreach agus Am Freagartha
Feidhmíonn taobh leictreach an Chomhla Rialaithe Treo WE 5 ar voltais chaighdeánacha tionsclaíochta. Glacann leaganacha DC le 12, 24, 110, nó 220 volta, agus 24 volta is coitianta. Tá cónascaire ceartaitheora ag teastáil ó leaganacha AC chun sruth ailtéarnach a thiontú go dtí an sruth díreach a theastaíonn ón solenoid.
Raonta tomhaltas cumhachta ó 17 go 38 vata ag brath ar an tsamhail shonrach. Tá na comhlaí rátáilte le haghaidh timthriall dleachta 100 faoin gcéad, rud a chiallaíonn gur féidir leo fanacht fuinniúil go leanúnach gan damáiste. Tá an rátáil leanúnach seo tábhachtach toisc go bhfuil go leor córais hiodrálacha suite ar feadh tréimhsí fada.
Athraíonn am freagartha bunaithe ar roinnt fachtóirí. Tógann solenoidí caighdeánacha idir 65 agus 150 milleasoicind chun dul ar siúl agus idir 48 agus 104 milleasoicind a mhúchadh. D'fhéadfadh cuma thapa a bheith ar na hamanna seo, ach teastaíonn freagairt níos gasta ar roinnt feidhmchlár. Cuireann Rexroth cartúis modhnú leithead bíge ar fáil a ghearrann am aistrithe ina dhá leath. Buaileann na cartúis PWM seo an voltas solenóideach go tapa i bpatrún rialaithe a luasaíonn gluaiseacht spóil.
Laghdaíonn rogha eile PWM tomhaltas fuinnimh seachas luas a fheabhsú. Titeann an datha laghdaithe fuinnimh seo teocht an chorna faoi 30 céim Celsius ar a laghad. Leathnaíonn teocht níos ísle saol na comhla i dtimpeallachtaí te nó iarratais ard-dhualgais. Ní mór d'innealtóirí rogha a dhéanamh idir leas iomlán a bhaint as luas nó optamú le haghaidh bainistíochta teirmeach. Soláthraíonn an córas Comhla Rialaithe Treo WE 5 roghanna don dá thosaíocht.
Nuair a mhúchtar an solenoid, gineann an réimse maighnéadach atá ag titim as a chéile spíc voltais. Is féidir leis an spike seo damáiste a dhéanamh do leictreonaic íogair atá ceangailte leis an soláthar cumhachta céanna. Éilíonn solenoidí caighdeánacha K4 dé-óidí faoi chois seachtracha chun an voltas seo a chlampáil faoi bhun 500 volta. Cuimsíonn an leagan solenoid K72L cosaint chomhtháite, a shimplíonn sreangú agus a chinntíonn go gcomhlíontar caighdeáin sábháilteachta leictreachais.
Roghnú an Chumraíocht Spól Ceart
Cinneann an spól taobh istigh de Chomhla Rialaithe Treo WE 5 cad a dhéanann an chomhla i ngach suíomh. Is iad na spóil ceithre-bhealaigh, trí shuíomh is coitianta. Tá ceithre chalafort ag na spóil seo (P, T, A, B) agus trí shuíomh ar leith (ar chlé, sa lár, ar dheis).
Tá tábhacht ar leith ag baint le hiompar an ionaid. Dúnann spól "E" na ceithre chalafort ar fad sa lárionad. Cruthaíonn sé seo lárionad dúnta a ghlasann an t-ualach atá i bhfeidhm agus a thógann brú ag na caidéil. Soláthraíonn an chumraíocht E sealúchas uasta ualaigh ach teastaíonn comhla faoisimh chun an caidéal a chosaint ó róbhrú.
Dúnann spól "H" poirt P, A, agus B agus T á nascadh sa lárionad. Díluchtaíonn sé seo an caidéal chuig umar, ag laghdú dramhaíl fuinnimh nuair a bhíonn an comhla dírithe. Fanann an t-ualach faoi ghlas toisc go bhfuil A agus B dúnta, ach níl an fórsa coinneála chomh láidir agus atá sé le spól E.
Dúnann spól "J" P agus é ag nascadh A, B, agus T le chéile sa lárionad. Ligeann sé seo don ualach snámh faoi shaoirse agus ligeann sé do leathnú teirmeach éalú chuig an umar. Tá an chumraíocht J úsáideach do chórais ar gá dóibh bogadh go héasca i suíomh neodrach nó chun tógáil brú a chosc ó athruithe teochta.
Cruthaítear fadhbanna nuair a roghnaítear an cineál spól mícheart. Mar shampla, má úsáidtear spól H ar fheidhmchlár ardaitheoir ingearach, d’fhéadfadh an t-ualach sileadh síos go mall mar gheall ar sceitheadh inmheánach. Bheadh spól E níos fearr. Ar an láimh eile, trí úsáid a bhaint as spól E ar ais chothrománach a chaithfidh bogadh go saor, bhraithfeadh an córas righin agus fuinneamh amú. Má thuigeann tú d’fheidhmchlár cabhraíonn sé leat an chumraíocht cheart a roghnú don Chomhla Rialaithe Treo WE 5.
Breithnithe Suiteáil agus Cothabháil

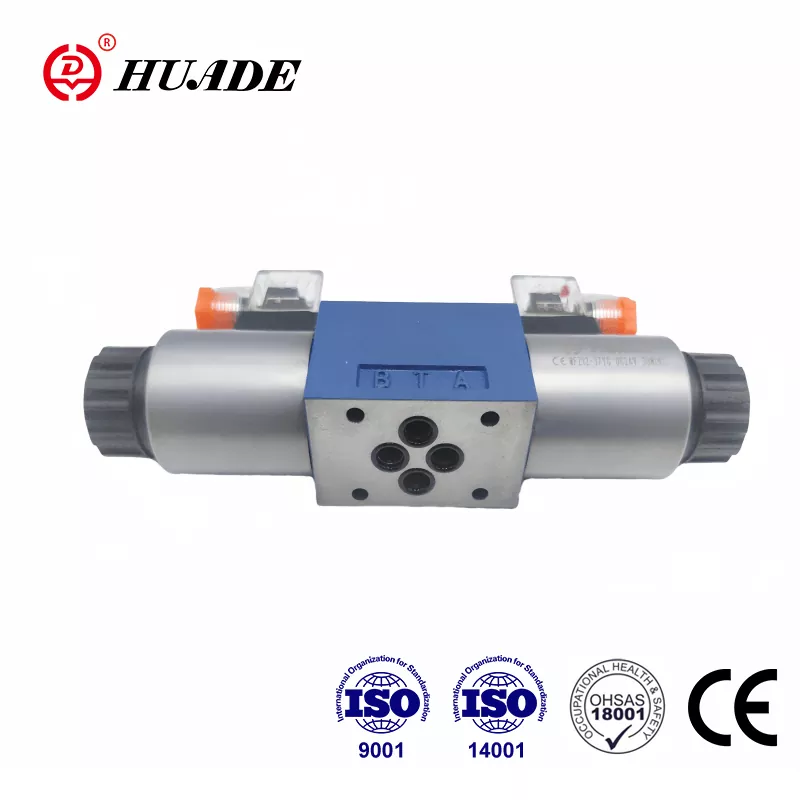

Teastaíonn aird ar chúpla príomhphointí chun Comhla Rialaithe Treo a Shuiteáil WE 5. Tá an comhla feistithe ar fhophláta a chaithfidh caighdeáin ISO 4401-05 a chomhlíonadh. Tá codanna sonracha ag fophlátaí Rexroth agus ní mór iad a ordú ar leithligh. Sula ndéantar an comhla a shuiteáil, déan cinnte go bhfuil an subplate glan agus suiteáilte i gceart ar an iomadúil nó ar an mbloc.
Úsáideann naisc leictreacha nascóirí caighdeánacha DIN EN 175301-803. Is féidir an cónascaire a rothlú 90 céim chun freastal ar riachtanais éagsúla ródaithe sreinge. I measc roinnt chónaisc tá coigeartóirí ionsuite le haghaidh oibriú AC, agus cuireann daoine eile táscairí LED le deimhniú amhairc ar staid solenoid.
Tá glaineacht sreabhach níos tábhachtaí ná mar a thuigeann an chuid is mó daoine. Ní thomhasann na himréitigh taobh istigh den Chomhla Rialaithe Treo WE 5 ach cúpla micriméadar. Is féidir le cáithníní éillithe an spól a chur faoi chuimilt, rud a fhágann go gcloíonn nó nach n-aistríonn an chomhla. Moltar go láidir scagachán go 25 micriméadar nó níos míne. Coscann cothabháil rialta scagaire an chuid is mó de na fadhbanna comhla.
Oibríonn an comhla le olaí hiodrálacha mianraí-bhunaithe agus le roinnt cineálacha sreabhán in-bhithmhillte. Tagann ábhair róin i NBR (nítríle) le haghaidh olaí caighdeánacha nó FKM (Viton) le haghaidh sreabhán sintéiseach agus teocht ard. Déan cinnte go meaitseálann ábhar róin an sreabhach i do chóras.
Tá cothabháil sách simplí. Is féidir na cornaí solenoid a athsholáthar gan an comhla a bhaint as an gcóras. Seiceáil friotaíocht coil go tréimhsiúil chun díghrádú a bhrath sula dtarlóidh teip. Má thosaíonn an comhla ag freagairt go mall nó má theipeann ar aistriú, is é éilliú an chúis is dóichí. Is gnách an fhadhb a réiteach trí shruthlú an chórais agus scagairí a athsholáthar. Is féidir páirteanna spártha fíor Rexroth a chur in ionad comhpháirteanna inmheánacha caite, atá ar fáil de ghnáth ar feadh deich mbliana tar éis an táirgthe.
An Cinneadh Ceannaigh a Dhéanamh
Nuair a shocraíonn tú Comhla Rialaithe Treo WE 5 nó a choibhéis NG10 nua-aimseartha a cheannach, bíonn tionchar ag roinnt fachtóirí ar an rogha. Ar dtús, fíoraigh do riachtanais sreafa agus brú. Má theastaíonn níos lú ná 20 lítear in aghaidh an nóiméid uait ag brú measartha, d’fhéadfadh méid traidisiúnta NG5 a bheith leordhóthanach. Le haghaidh feidhmíochta níos airde, is iad na samhlacha sraith 5X NG10 an caighdeán reatha.
Ar an dara dul síos, smaoinigh ar an voltas leictreach atá ar fáil i d'áis. Is é an leagan DC 24-bholta is coitianta in uathoibriú tionsclaíoch, agus tá roghanna 110 nó 220 volta oiriúnach do réigiúin agus d'iarratais éagsúla.
Ar an tríú dul síos, déan measúnú ar cibé an bhfuil gnéithe speisialta ag teastáil uait mar athrú tapa, laghdú fuinnimh, nó monatóireacht suímh. Cuireann na roghanna seo costas leis ach cuireann siad fíorbhuntáistí ar fáil in iarratais éilitheacha.
Athraíonn an praghas go mór bunaithe ar shonraíochtaí agus soláthraí. Déanann dáileoirí údaraithe agus soláthraithe tionsclaíochta na comhlaí seo a iompar, go minic le tacaíocht theicniúil chun cabhrú le roghnú. Cáilíonn mórcheannach do lascainí toirte de ghnáth. Soláthraíonn catalóg oifigiúil Rexroth sonraíochtaí mionsonraithe agus cóid ordaithe chun a chinntiú go bhfaighidh tú an chomhla cheart go díreach.
Tairgeann soláthraithe malartacha comhlaí comhoiriúnacha ar phraghsanna níos ísle, ach is féidir le comhoiriúnacht agus iontaofacht a bheith éagsúil. Maidir le hiarratais ríthábhachtacha, soláthraíonn comhlaí fíor Rexroth luach fadtéarmach níos fearr trí fheidhmíocht chomhsheasmhach agus infhaighteacht páirteanna.
Feidhmchláir Phraiticiúil agus Tosca Ratha
Aimsíonn an Comhla Rialaithe Treo WE 5 agus a sliocht tithe in iliomad feidhmeanna. Úsáideann meaisíní múnlaithe insteallta iad chun teanntáin mhúnlaí agus ejectors a rialú. Braitheann córais róbatacha orthu le haghaidh rialú beacht ar ghluaisne. Braitheann forklifts orthu le haghaidh feidhmeanna stiúrtha agus ardaitheoir. Ionchorpraíonn cófraí foirmithe miotail, uirlisí meaisín, agus trealamh láimhseála ábhar na comhlaí seo.
Braitheann rath le haon suiteáil Comhla Rialaithe Treo WE 5 ar an gcomhla a mheaitseáil le riachtanais an iarratais. Teastaíonn cartúis throttle le hiarratais ard-sreafa chun cobhsaíocht a choinneáil. Baineann timpeallachtaí ardteochta leas as solenoidí laghdaithe fuinnimh. Teastaíonn spóil lár iata agus comhlaí seiceála seachtracha b'fhéidir le feidhmchláir choinneála ualaigh.
Caithfidh an córas leictreach voltas ceart a sholáthar agus cosaint i gcoinne spící voltais a áireamh. Ba cheart go n-áireofaí i ndearadh an chórais hiodrálacha titeann brú tríd an gcomhla agus go soláthródh sé scagachán leordhóthanach.
Leathnaíonn cothabháil rialta saol na comhla agus cuireann sé cosc ar downtime gan choinne. Coinníonn cleachtais shimplí cosúil le monatóireacht a dhéanamh ar riocht an scagaire, seiceáil le haghaidh sceitheadh seachtrach, agus tástáil freagra solenoid an córas ag rith go hiontaofa.
Léiríonn an éabhlóid ón WE 5 bunaidh go dtí an tsraith nua-aimseartha 5X an chaoi a dtéann comhpháirteanna hiodrálacha tionsclaíocha chun cinn chun freastal ar riachtanais athraitheacha. Cuidíonn tuiscint ar an oidhreacht agus ar na hinniúlachtaí reatha le hinnealtóirí cinntí eolasacha a dhéanamh maidir leis an leagan Comhla Rialaithe Treo WE 5 is fearr a fhreastalaíonn ar a gcur i bhfeidhm. Le roghnú, suiteáil agus cothabháil chuí, seachadann na comhlaí seo blianta de sheirbhís iontaofa i dtimpeallachtaí tionsclaíocha éilitheacha.
