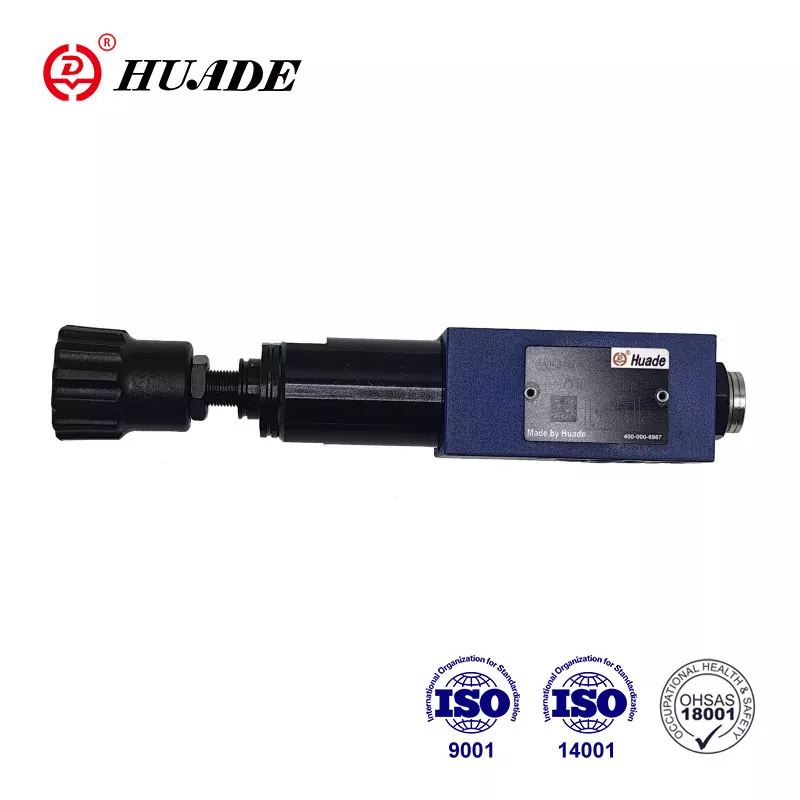

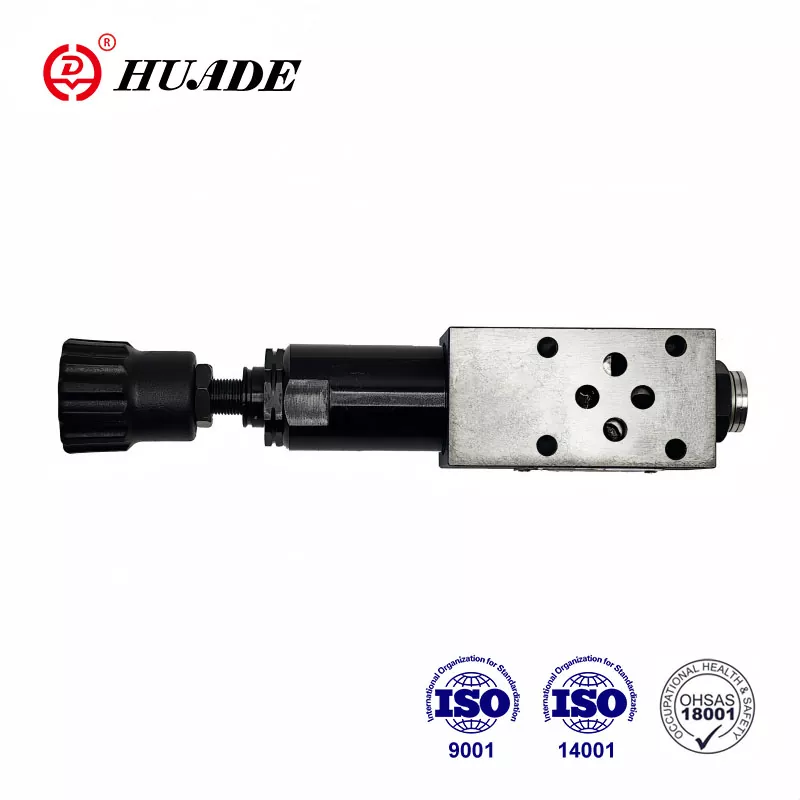

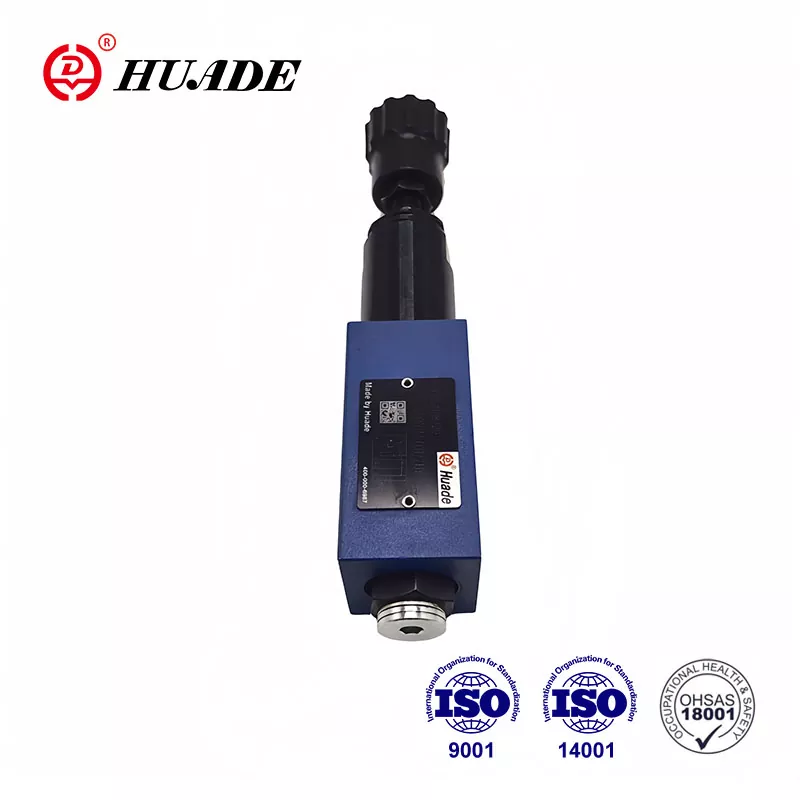

Bunaíodh Huade Hydraulic i 1979. Trí theicneolaíocht a thabhairt isteach ó Rexroth, tá Huade Hydraulic forbartha anois i monaróir hiodrálach is cumhachtaí na Síne. Is féidir le comhla laghdaithe brú ZDR 6 D ionad an tsraith chéanna de tháirgí Rexroth a athsholáthar. Tá 3 ghné choigeartaithe aige le dearadh pláta ceapaire. I gcomparáid le táirgí eile dá samhail, tá feidhmíocht níos cobhsaí ag comhlaí laghdaithe brú Huade® sa réimse seo. Díríonn Huade Hydraulic ar an bpraiticiúlacht agus ag an am céanna leibhéal áirithe cáilíochta a chothabháil, ionas go mbeidh a chuid táirgí ag tabhairt aitheantas don mhargadh leathan le praghas níos ísle.
|
Sreabhán brú |
Ola mhianrach (le haghaidh séala NBR) nó eistir fosfáite (do shéala FPM) |
|
Raon teocht sreabhach brú (℃) |
-30 go +80 |
|
Raon slaodachta (mm ²/s) |
10 ~ 800 |
|
Méid an éillithe sreabhach (㎛) |
Céim incheadaithe uasta de |
|
Brú Max.Operating (Inlet) (MPA) |
suas le 31.5 |
|
Brú tánaisteach (aschur) (MPA) |
Suas le 2.5, suas le 7.5, suas le 15.0, suas le 21.0 |
|
Calafort brú cúil Y (MPA) |
suas le 16.0 |
|
max.flow (l/min) |
suas le 50.0 |
|
Meáchan (kg) |
thart ar.1.2 |
Gnéithe:
▶ Dearadh pláta ceapaire
▶ 4 Rátálacha Brú
▶ 3 Eilimintí Coigeartaithe:
. Cniotán rothlach
. Muinchille le heicseagán agus caipín cosanta
. Knob rothlach faoi ghlas le scála
▶ Laghdú brú i gcalafoirt A, B nó P.
▶ Seiceáil comhla, roghnach
▶ Pátrún Porting go DIN 24 340, Foirm A, ISO 4401 agus Cetop - RP 121H
Iarratas:
Brú Laghdú ar an gCineál Comhla ZDR 6 D Úsáidtear brú an chórais a laghdú.
1. Rannóg agus siombail an chomhla laghdaithe brú ZDR 6 D.
Comhlaí laghdaithe brú Cineál ZDR 6 D .. Is iad na comhlaí brú díreach 3-bhealach a laghdaíonn comhlaí de dhearadh pláta ceapaire le feidhm faoisimh brú ar an taobh tánaisteach. Is éard atá sa chomhla laghdaithe brú go bunúsach ná tithíocht (1), an spól rialaithe (2), earrach comhbhrúite (3) agus an eilimint choigeartaithe (4) chomh maith le comhla seiceála roghnach.
Socraítear an brú tánaisteach leis an eilimint choigeartaithe brú (4).
Múnla "ZDR6DA '
Ag an gcuid eile, bíonn an comhla oscailte de ghnáth, agus is féidir le sreabhán sreabhadh ó chalafort A go calafort A1. Tá an brú i gCalafort A1 ag an am céanna tríd an líne rialaithe atá i láthair ag an limistéar spól os comhair an earraigh comhbhrúite (3). Nuair a sháraíonn an brú i gcalafort A1 an leibhéal brú atá leagtha síos ag an earrach comhbhrúite (3) bogann an spól rialaithe (2) isteach sa suíomh rialaithe i gcoinne an earraigh comhbhrúite (3) agus coinníonn sé an brú socraithe i tairiseach calafort A1.
Tógtar an brú rialaithe agus an ola phíolótach ó chalafort A1 trí líne rialaithe.
Má éiríonn an brú i gCalafort A1 níos faide fós mar gheall ar fhórsaí seachtracha, aistrítear an spól rialaithe (2) níos faide i dtreo an earraigh comhbhrúite (3).
Fágann sé seo go n -osclaítear cosán sreafa ag calafort A1 trí thalamh rialaithe (9) ar an spól rialaithe (2) go dtí an umar. Sreabhadh sreabhach leordhóthanach ansin chun an t -umar chun aon ardú breise a chosc ar bhrú. Déantar an seomra earraigh (7) a dhraenáil i gcónaí chun umar a dhréachtú go seachtrach trí dhruileáil (6) go calafort T (y).
Ceadaíonn nasc brú -thomhas (8) an brú tánaisteach ag an gcomhla a mhonatóireacht.
Ní féidir ach comhla seiceála a chur in oiriúint do shreabhadh saor in aisce i gcalafoirt A1 go leagan ‘da’
Múnlaí ‘DP’ agus ‘DB’
I samhail ‘DP’, laghdaítear an brú i gcalafort P1. Tógtar an brú rialaithe agus an ola phíolótach go hinmheánach ó Chalafort P1.
I samhail ‘DB’, laghdaítear an brú i gcalafort P1, agus an ola phíolótach a thógtar ó Chalafort B.
Aird!
I Samhail DB, ní mór a chinntiú, nach bhfuil an brú i gCalafort B níos airde ná an brú socraithe nuair a bhíonn an comhla treo i suíomh P go A. Seachas sin, laghdófar brú i gcalafort A.
Struchtúr ZDR 6 DA1-40B
Siombailí ZDR 6 DP ...- 40B
