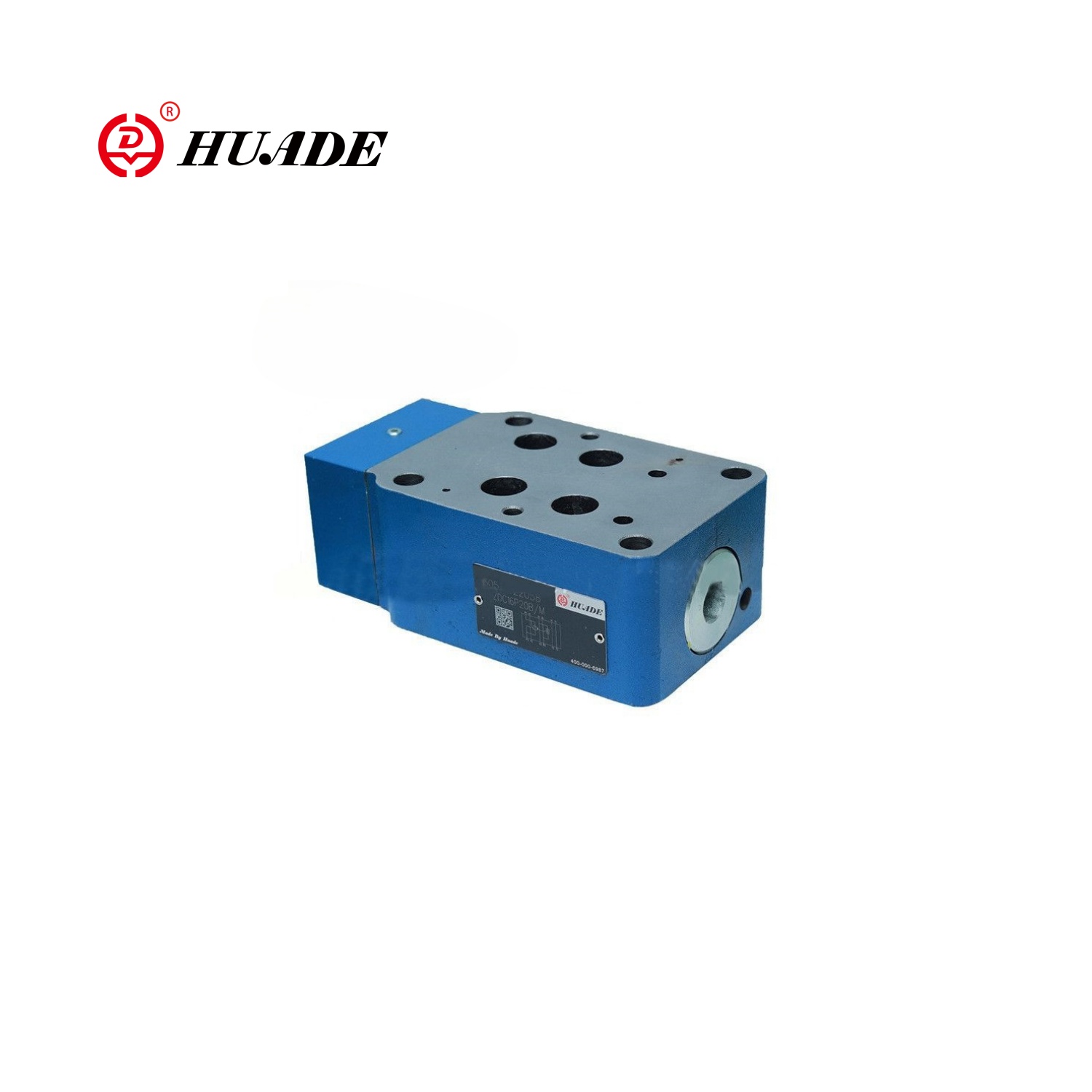

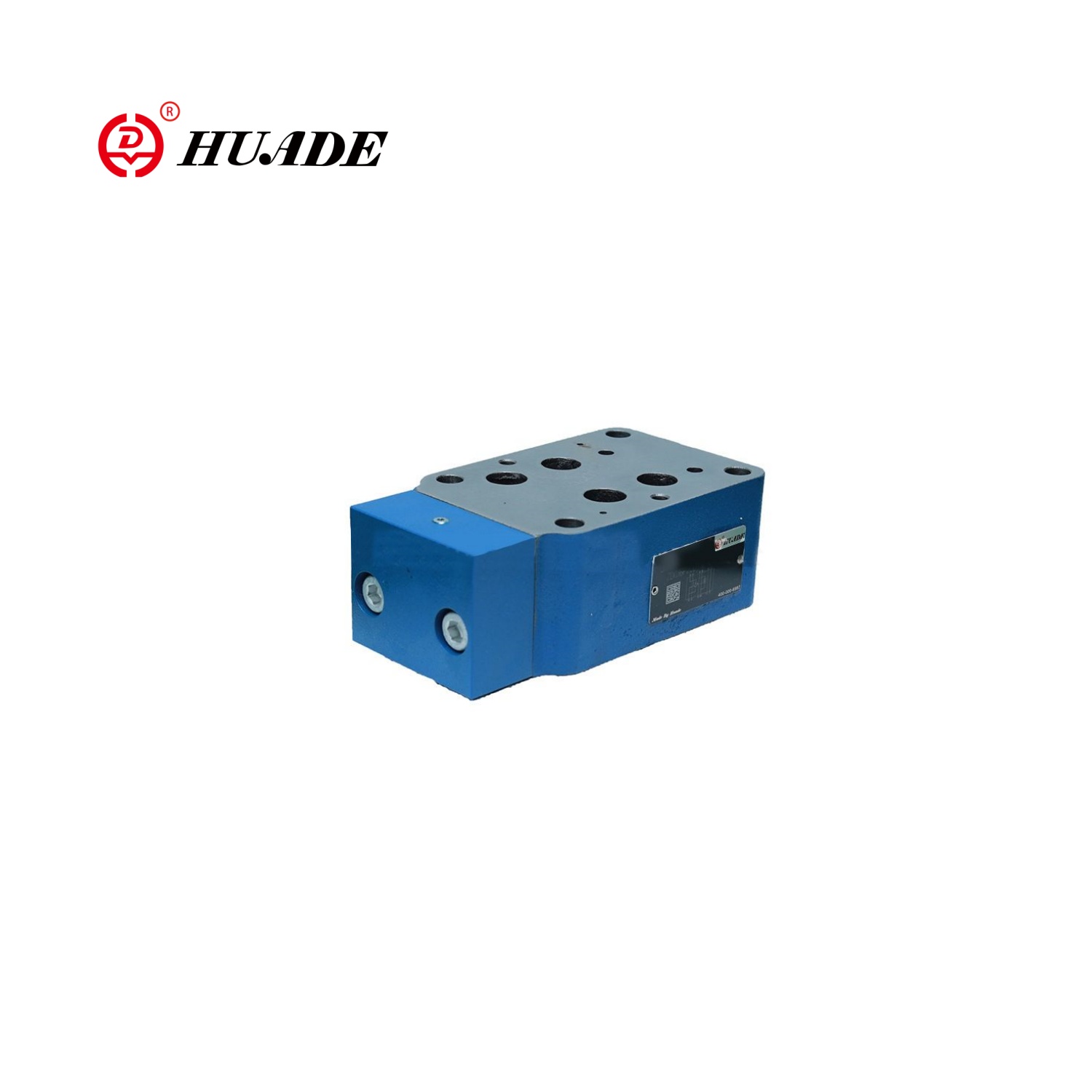

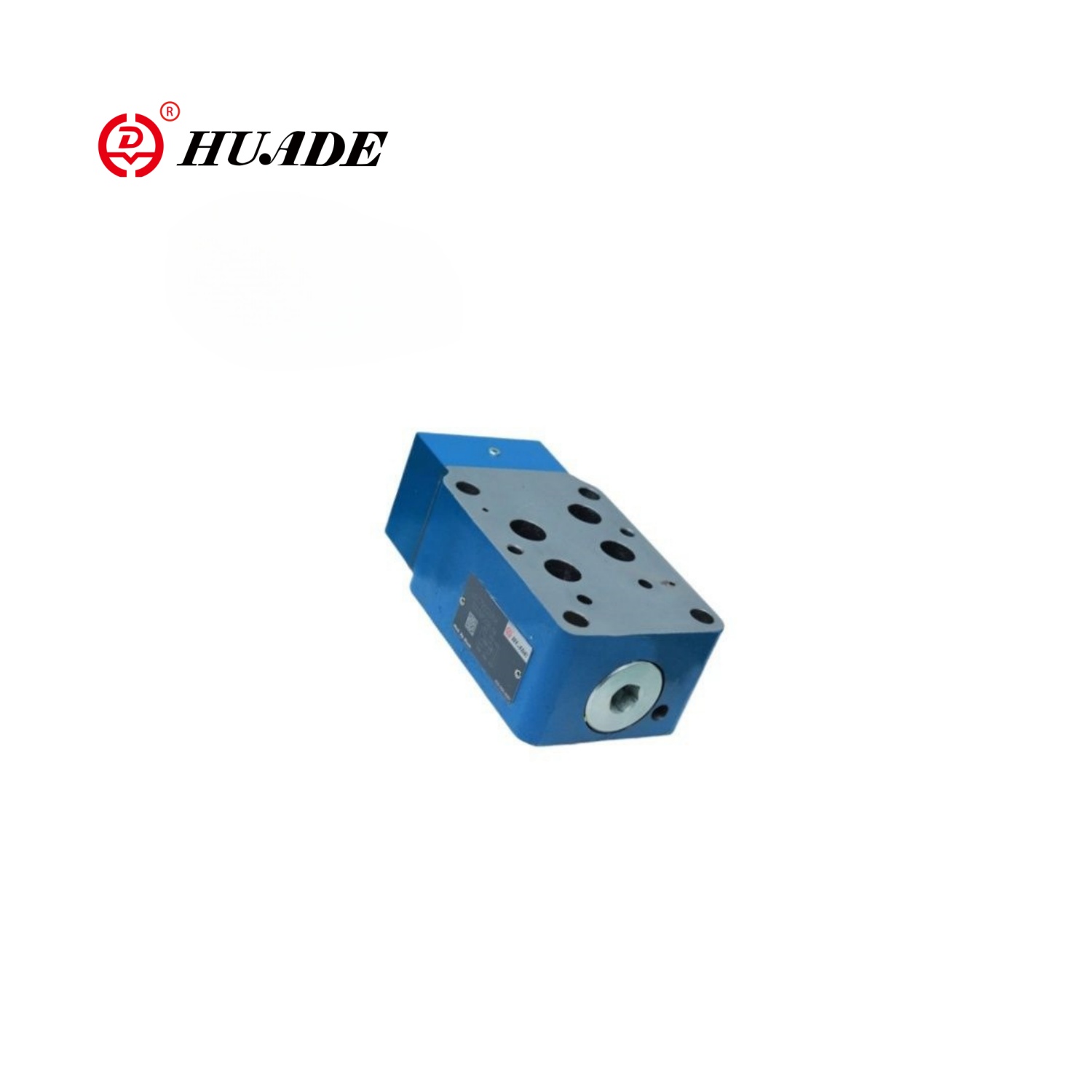

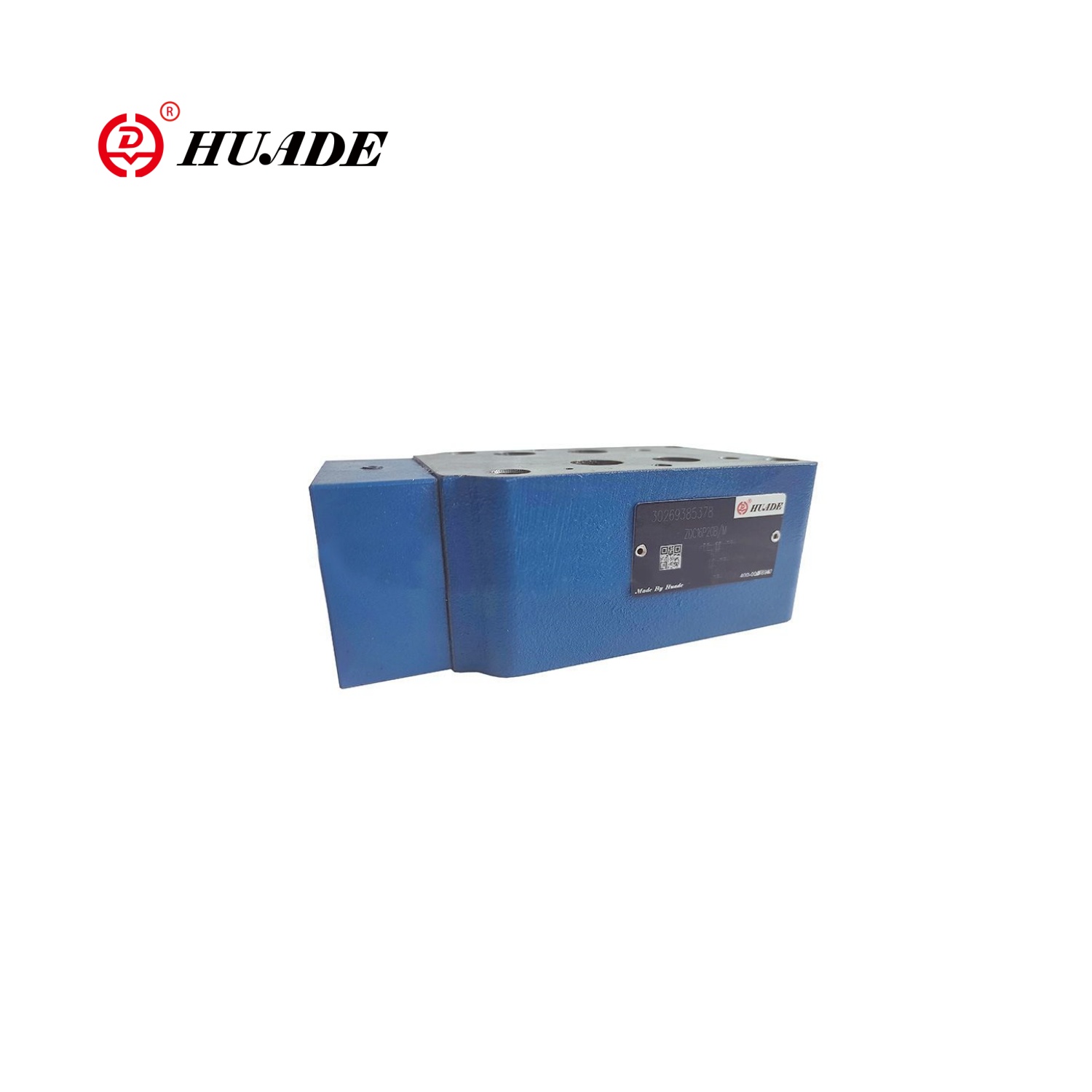

Cúititheoir brú méadair isteach ZDC

Tá prionsabal oibre an chomhla ZDC bunaithe ar mheicníocht cúitimh throttling agus brú. Is iondúil go n-úsáidtear ZDC, cúititheoir brú méadair isteach mar aon le comhla treo comhréireach WRZ chun an sreabhadh a choigeartú trí oscailt an chalafoirt throttle a rialú, agus an cúititheoir brú a úsáid chun an difríocht brú a choinneáil roimh agus tar éis tairiseach an chalafoirt throttle, agus dá bhrí sin cúiteamh ualach a bhaint amach. Fágann sé seo go bhfuil luas an actuator nach bhfuil tionchar ag athruithe ualaigh air, ag feabhsú cruinneas cobhsaíochta agus rialaithe an chórais.

Paraiméadar Táirge an Chúititheora Brú Méadair isteach ZDC

Gné Táirge agus Feidhm an Chúititheoir Brú Méadair isteach ZDC

Gnéithe:

▶ Cúiteamh a luchtú i gcalafort P go A nó P go B trí chomhla tointeála tógtha isteach

▶ Leagan 2-bhealach "P '

▶ Leagan 3-bhealach "P T" (NS10-25)

▶ Rialú sreafa agus tú ag obair i gcomhar le comhla treo comhréireach

Iarratas:

Baintear úsáid fhorleathan as ZDC in innealra miotalach, innealra miotalóireachta, innealra miotalóireachta.

Feidhm agus cuid de chúititheoir brú méadair isteach ZDC

Is iad na comhlaí ZDC cúititheoir brú méadair isteach ná cúititheoirí brú díreach méadair i ndearadh 2 nó 3-bhealach.

Úsáidtear iad le haghaidh an chúitimh ualaigh mar chúititheoir brú méadair i Channel P.

Is éard atá sna comhlaí seo go bunúsach an tithíocht (1), an spól rialaithe (2), an t -earrach comhbhrúite (3) le washer an earraigh (4) agus an clúdach (5) le comhla tointeála comhtháite (6).

Coinníonn an t -earrach comhbhrúite (3) an spól rialaithe (2) sa suíomh oscailte ó P1 go P, nuair a bhíonn an brú difreálach P1 go A1 nó P1 go B1 níos lú ná 1.0 MPa.

Má sháraíonn an difreálach brú 1.O MPA, ansin aistrítear an spól rialaithe (2) go dtí an taobh clé go dtí go ndéantar an difreálach brú a athchóiriú.

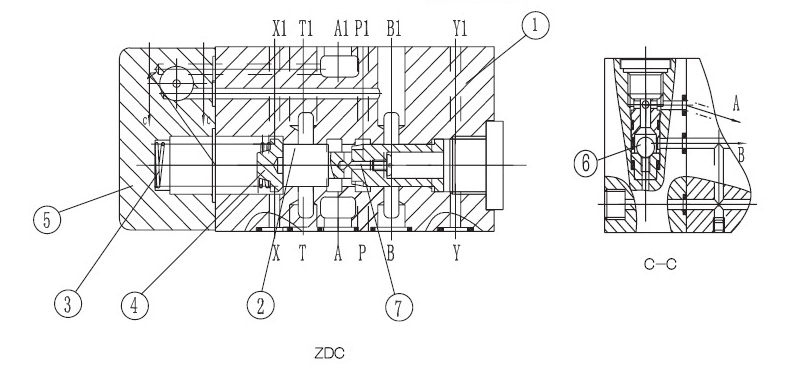

Struchtúr Cúititheoir brú méadair isteach ZDC

Siombailí cúititheoir brú méadair isteach ZDC
