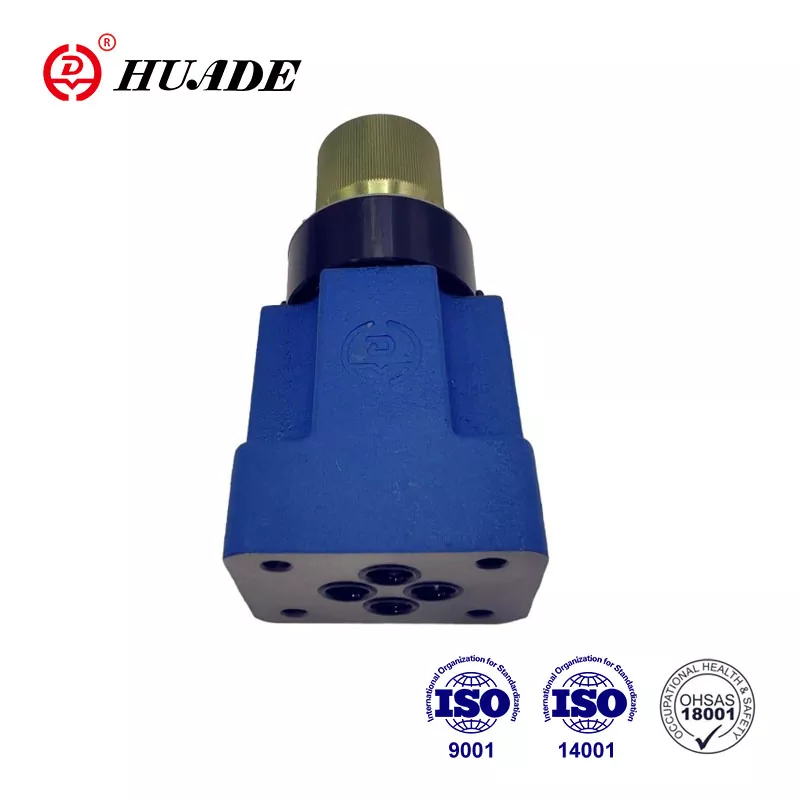

Comhla rialaithe sreafa hiodrálacha 2 bhealach: Treoir iomlán

Is comhpháirt ríthábhachtach i gcórais hiodrálacha é comhla rialaithe sreafa hiodrálacha 2 bhealach a rialaíonn cé chomh tapa a ghluaiseann sreabhán trí chiorcad. Smaoinigh air mar faucet uisce - is féidir leat é a chasadh chun an méid uisce a shreabhann amach a rialú. I gcórais hiodrálacha, rialaíonn na comhlaí seo luas na meaisíní cosúil le tochaltóirí, meaisíní múnlaithe insteallta, agus trealamh monarchan.

Cén fáth a bhfuil cúrsaí rialaithe sreafa i gcórais hiodrálacha

In aon chóras hiodrálach, tá trí rud riachtanach:

• Brú- Cinneann sé an méid fórsa nó cumhachta a fhaigheann tú
• Treo- rialaíonn sé cén bealach a bhogann rudaí
• Sreabhadh- rialaíonn sé cé chomh tapa a bhogann rudaí

Conas a oibríonn comhla rialaithe sreafa hiodrálacha 2 bhealach?

Codanna bunúsacha den chomhla

Gach 2 bhealach tá na príomhchodanna seo ag comhla rialaithe sreafa hiodrálacha:

• Comhlacht comhla- An bhlaosc seachtrach a nascann le do línte hiodrálacha
• Oscailt Throttle- bearna bheag a shreabhann sreabhán tríd
• Gné rialaithe- bogann chun an bhearna a dhéanamh níos mó nó níos lú
• Meicníocht choigeartaithe- ligeann duit an comhla a rialú (knob láimhe nó comhartha leictreach)
• Fuarán- cuidíonn sé leis an gcomhla filleadh ar a shuíomh tosaithe

An eolaíocht taobh thiar de rialú sreafa

Nuair a shreabhann sreabhán hiodrálacha trí oscailt bheag, cruthaíonn sé friotaíocht. Is é an prionsabal rialaithe luais hiodrálacha seo an rud a fhágann go n -oibríonn na comhlaí seo. Is í an bhunfhoirmle:

Ciallaíonn sé seo:

• Oscailt níos mó = níos mó sreafa = luas níos tapúla
• Oscailt níos lú = níos lú sreafa = luas níos moille
• Brú níos airde = níos mó sreafa (má fhanann an oscailt mar an gcéanna)

Maidir le feidhmchláir comhla sorcóra hiodrálacha, rialaíonn an gaol seo go díreach cé chomh tapa is a ghluaiseann an loiní. I gcórais rialaithe mótair hiodrálacha, cinneann sé luas rothlach.

Cad iad na cineálacha comhlaí rialaithe sreafa hiodrálacha 2 bhealach?

1. Comhlaí Throttle Simplí (Neamh-Chuideachta)

Is iad seo an cineál is bunúsaí. Oibríonn siad cosúil le faucet uisce láimhe:

Conas a oibríonn siad:Athraíonn tú knob de láimh chun an méid oscailte a athrú

Is fearr le haghaidh:Iarratais shimplí nach bhfuil luas cruinn ríthábhachtach

2. Comhlaí rialaithe sreafa cúitithe brú

Tá siad seo i bhfad níos cliste. Athraíonn siad go huathoibríoch chun sreabhadh a choinneáil tairiseach fiú nuair a athraíonn brú.

Conas a oibríonn siad:Coinníonn meicníocht speisialta taobh istigh an difríocht brú ar fud na tairiseach oscailte throttle

Is fearr le haghaidh:Meaisíní beachta, línte táirgthe uathoibrithe

3. Comhlaí cúitithe brú agus teochta

Is iad seo an cineál is úire. Athraíonn siad le haghaidh athruithe brú agus teochta araon.

Conas a oibríonn siad:Freagraíonn ábhair speisialta taobh istigh d'athruithe teochta agus athraíonn siad an comhla go huathoibríoch

Is fearr le haghaidh:Aeraspáis, trealamh tástála, feidhmchláir chriticiúla

Cén modh rialaithe ba chóir duit a roghnú do do chomhla rialaithe sreafa hiodrálacha?

Rialú láimhe

Cad é:Rothaí láimhe, cnaipí, nó scriúnna a chasann tú de láimh

Cathain a Úsáidtear:Meaisíní simplí nach dteastaíonn rialú uathoibríoch uathu

Samplaí:Trealamh Siopa Bunúsach, Preas Lámhleabhar

Leictreachas

Comhlaí solenoid (ar/as)

• Feidhm:Rialú simplí ar/as mar lasc solais
• Go maith le haghaidh:Oibríochtaí bunúsacha tosaithe/stad
• Teorainn:Ní féidir rialú luais réidh a sholáthar

Comhlaí comhréireacha

• Feidhm:Rialú réidh bunaithe ar chomharthaí leictreacha (0-10V nó 4-20mA)
• Am freagartha:50-80 Hz (go tapa go leor don chuid is mó de na hiarratais)
• Go maith le haghaidh:Múnlú insteallta, uathoibriú ginearálta

Comhlaí servo

• Feidhm:Rialú ultra-chruis le haiseolas suímh
• Am freagartha:150-200 Hz (go han-tapa)
• Go maith le haghaidh:Aerospace, déantúsaíocht ardchruinnithe

Comparáid feidhmíochta

Cineál rialaithe	Cruinneas	Luas	Costas	An úsáid is fearr
Lámhleabhar	Íseal	Maooladh	Íseal	Trealamh simplí
Soláthair	Íseal	Go amaid	Íseal	Ar/as rialú
Comhréireach	Meánach-ard	Meánach	Meánach	Uathoibriú ginearálta
Servo	An -ard	Go han -tapa	In airde	Iarratais bheachtais

Suiteáil agus dearadh córais

Cá háit ar chóir comhla rialaithe sreafa 2 bhealach a shuiteáil?

Is féidir leat comhlaí rialaithe sreafa a shuiteáil ar thrí bhealach:

Rialú Inlet (méadar isteach)

• Rialaíonn sé ola ag dul isteach sa sorcóir
• Maith le haghaidh ualaí dearfacha (cosúil le hardú)
• Riosca: Is féidir leis cavitation a chur faoi deara mura bhfuil sé deartha i gceart

Rialú asraon (méadar amach)

• Rialaíonn sé ola ag teacht amach as an sorcóir
• Maith le haghaidh ualaí diúltacha (cosúil le rudaí troma a ísliú)
• Soláthraíonn sé rialú níos fearr ach brú níos airde

Rialú Seachbhóthar

• Seolann sé ola bhreise ar ais chuig an umar
• Níos lú éifeachtúil ach níos simplí
• Maith d’iarratais a dteastaíonn luas athraitheach uathu

Leideanna dearaidh don fheidhmíocht is fearr

• Méid i gceart:Roghnaigh comhlaí a oibríonn ag 20-80% dá n-uas-oscailt
• Coinnigh ola glan:Bain úsáid as scagachán ceart (caighdeán ISO 4406)
• Smaoinigh ar an teocht:Cinntigh go n -oibríonn comhlaí i do raon teochta
• Plean le haghaidh cothabhála:Fág spás le haghaidh coigeartú comhla agus athsholáthar

Iarratais ar fud an domhain

Trealamh déantúsaíochta

Meaisíní múnlaithe insteallta

• Úsáid comhlaí comhréireacha le haghaidh rialú luais beacht
• Céimeanna Luas Il do chodanna éagsúla den timthriall
• Sábhálann fuinneamh agus feabhsaíonn sé cáilíocht an táirge

Uirlisí meaisín

• Cur chuige tapa, beatha mall, timthriallta ar ais go tapa
• Comhlaí cam-oibrithe le haghaidh lascadh luais uathoibríoch
• Feabhsaíonn bailchríoch dromchla agus saol na huirlise

Trealamh soghluaiste

Tochaltóirí agus lódálaithe

• Comhroinnt sreafa idir ilfheidhmeanna
• Córais braite ualaigh le haghaidh éifeachtúlachta
• Rialú Smooth Operator

Craenacha agus trealamh ardaithe

• Cuireann comhlaí sealbhaithe ualach cosc ​​ar ísliú neamhrialaithe
• Rialú luais beacht ar shábháilteacht
• Cumas ísliú éigeandála

Aeraspáis agus cosaint

• Comhlaí servo éadrom
• Iontaofacht ard i ndálaí foircneacha
• Rialú beacht ar dhromchlaí eitilte

An comhla ceart a roghnú: Treoir céim ar chéim

Monaróirí agus táirgí is fearr

Brandaí ceannródaíocha

Bosch Rexroth

• Comhlaí Sraith 2FRM agus 2FRE
• Caighdeán tionscail le haghaidh beachtais
• Tacaíocht theicniúil den scoth

Parker Hannifin

• Sraith Dath-Sreabhadh le Fáinní Coigeartaithe Códaithe Dath
• Raon leathan méideanna agus roghanna
• Infhaighteacht mhaith ar fud an domhain

Cuan hiodráit

• Comhlaí Sraith DSJ agus SF
• Dearadh modúlach le haghaidh comhtháthú éasca
• Cumais ardbhrú

Eaton

• Comhlaí datha (Sraith SICV)
• Dearaí um Shábháil Spáis
• Cumais ilfheidhmeacha

Danfoss

• Grúpaí comhla comhréireacha PVG
• Deartha do threalamh soghluaiste
• Réitigh saincheaptha

Cad ba chóir a lorg agus tú ag ceannach

• Meaitseálann sonraíochtaí teicniúla do chuid riachtanas
• Cáipéisíocht theicniúil mhaith
• Seirbhís agus tacaíocht áitiúil
• Amanna luaidhe réasúnta
• Praghsáil iomaíoch
• Iontaofacht chruthaithe i do thionscal

Treochtaí sa todhchaí i dteicneolaíocht rialaithe sreafa

Comhlaí cliste agus comhtháthú IoT

Tá comhlaí nua -aimseartha ag éirí níos cliste le:

• Braiteoirí tógtha isteach le haghaidh monatóireachta
• Cumais chumarsáide gan sreang
• Foláirimh chothabhála réamh -mheasta
• Coigeartú agus monatóireacht cianda agus monatóireacht

Ardábhair

Tá ábhair nua ag déanamh comhlaí:

• Níos frithsheasmhaithe a chaitheamh
• Níos fearr i dteochtaí foircneacha
• Níos faide buan
• Níos éifeachtaí

Fócas ar éifeachtúlacht fuinnimh

Díríonn dearaí nua ar:

• Dramhaíl fuinnimh a laghdú
• Bainistíocht teasa níos fearr
• Rátálacha éifeachtúlachta feabhsaithe
• Comhlíonadh comhshaoil

Fadhbanna agus réitigh choitianta

Deacracht	Réiteach
Athraíonn luas le hualach	Uasghrádú go comhla cúitithe brú
Am freagartha bocht	Seiceáil le haghaidh aer sa chóras, smaoinigh ar chomhla servo
Fiach comhla nó ascalaithe	Cuir dampáil leis, seiceáil stiffness an chórais
Giniúint teasa iomarcach	Seiceáil méid an chomhla, smaoinigh ar rialú seachbhóthar
Feidhmíocht neamhréireach	Feabhas a chur ar scagachán ola, seiceáil le haghaidh comhpháirteanna caite

Cothabháil agus fabhtcheartú

Tascanna cothabhála rialta

• Seiceáil glaineacht ola- Scagairí a athrú go rialta
• Monatóireacht a dhéanamh ar theocht oibriúcháin- Coinnigh laistigh de theorainneacha déantóra
• Iniúchadh a dhéanamh ar sceitheadh ​​seachtrach- Seoladh láithreach
• Amanna freagartha tástála- Déan comparáid idir tomhais bunlíne
• Comharthaí rialaithe calabraithe- cruinneas a chinntiú le himeacht ama

Comharthaí rabhaidh le faire orthu

• Freagra Sluggish
• Luasanna neamhréireacha
• Torann neamhghnách
• Sceitheadh ​​seachtrach
• Teas iomarcach

Cúinsí costais

Costais tosaigh

• Comhlaí Throttle Simplí: $ 50- $ 200
• Comhlaí comhréireacha: $ 300- $ 1,500
• Comhlaí Servo: $ 1,000- $ 5,000+

Costais fhadtéarmacha

• Coigiltis éifeachtúlachta fuinnimh
• Cothabháil laghdaithe
• Cáilíocht Táirgí Feabhsaithe
• Níos lú ama downtime

Tosca Roi

• Feabhsuithe ar luas táirgthe
• Comhsheasmhacht cáilíochta
• Coigilteas fuinnimh
• Laghdú cothabhála

Deireadh

2 bhealach Tá comhlaí rialaithe sreafa hiodrálacha riachtanach chun luas a rialú i gcórais hiodrálacha. Is é an eochair an cineál ceart a roghnú le haghaidh d’iarratais:

• Comhlaí throttle simplíLe haghaidh feidhmeanna bunúsacha, ar chostas íseal
• Comhlaí cúitithe brúLe haghaidh feidhmíochta comhsheasmhach
• Comhlaí servoMaidir leis na riachtanais bheachtais is airde

Cuimhnigh nach bhfuil sa chomhla ach cuid amháin de do chóras hiodrálach. Braitheann an rath ar dhearadh ceart córais, ar an méid ceart, ar chothabháil mhaith, agus ar chomhpháirteanna ardchaighdeáin a roghnú ó mhonaróirí creidiúnacha.

An costas a bhaineann le roghnú mícheart: Cad a tharlaíonn nuair a bhíonn tú mícheart

Is féidir fadhbanna tromchúiseacha agus iarmhairtí costasacha a bheith mar thoradh ar an gcomhla rialaithe sreafa mícheart a roghnú:

Saincheisteanna feidhmíochta:

• Luasanna neamhréireacha- Ní oibreoidh do mheaisíní go hiontaofa
• Táirgí ar ardchaighdeán- Próisis mhonaraithe neamh -chomhsheasmhacha
• Rioscaí Sábháilteachta- Is féidir le hiompar meaisín nach féidir a thuar timpistí a chur faoi deara

Tionchar airgeadais:

• Dramhaíl fuinnimh- Is féidir le comhlaí nach bhfuil comhoiriúnaithe go dona le tomhaltas cumhachta a mhéadú 15-30%
• Teip ar threalamh roimh am- Is cúis le méid an chomhla mhícheart caitheamh iomarcach ar chaidéil, sorcóirí agus mótair
• Moill táirgthe- Mar thoradh ar rialú luais hiodrálacha neamhiontaofa bíonn downtime agus spriocdhátaí caillte
• Costais chothabhála- Teastaíonn seirbhís agus athsholáthar níos minice ó chomhlaí míchearta

Fadhbanna ar fud an chórais:

• Buildup teasa- Cruthaíonn comhlaí neamhéifeachtúla teasa iomarcach, ag laghdú an tsaoil ola
• Damáiste caidéil- Is féidir le rialú sreafa mícheart cavitation caidéil nó róthéamh a chur faoi deara
• Neamh -chomhla comhla sorcóra hiodrálacha- Damáistí míchuí ar rónta agus is cúis le sceitheadh ​​inmheánach

Cibé an bhfuil meaisín nua á thógáil agat nó má tá tú ag uasghrádú ceann atá ann cheana féin, cabhróidh tuiscint ar na bunphrionsabail seo leat an rogha ceart a dhéanamh agus an fheidhmíocht is fearr a fháil ó do chóras hiodrálach.

Acmhainní breise

Le haghaidh faisnéise teicniúla níos mionsonraithe, téigh i gcomhairle le:

• Suíomhanna Gréasáin Monaróra (Bosch Rexroth, Parker, Hawe)
• Caighdeán Siombailí Hiodrálacha ISO 1219
• Lámhleabhair Innealtóireachta Hiodrálacha
• Dáileoirí hiodrálacha áitiúla le haghaidh tacaíochta iarratais

Soláthraíonn an treoir seo bunús chun comhlaí rialaithe sreafa hiodrálacha 2 bhealach a thuiscint. Maidir le hiarratais shonracha, téigh i gcomhairle le hinnealtóirí hiodrálacha i gcónaí agus lean moltaí an déantóra.
