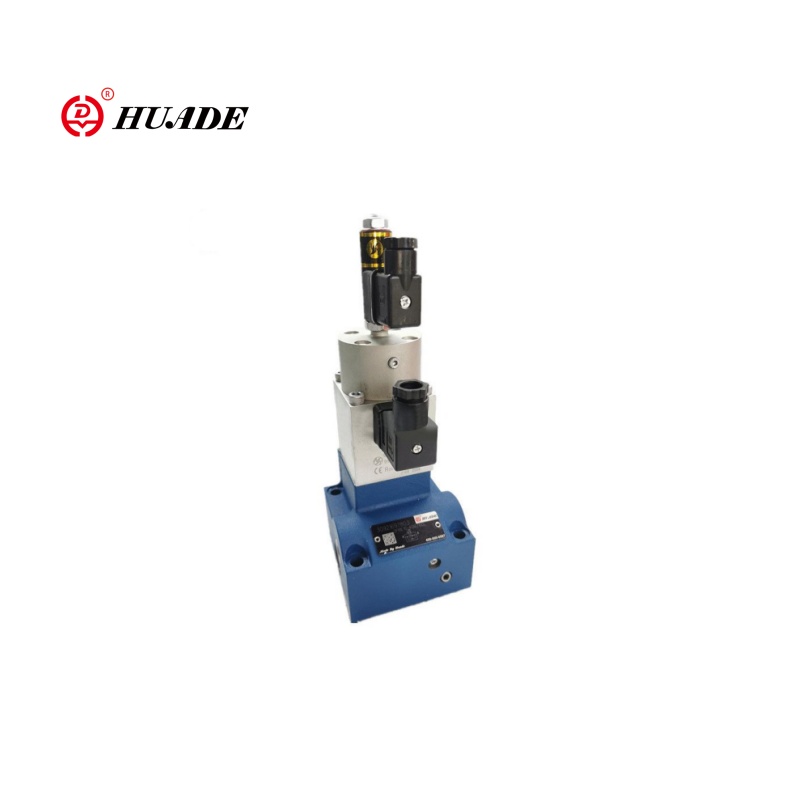

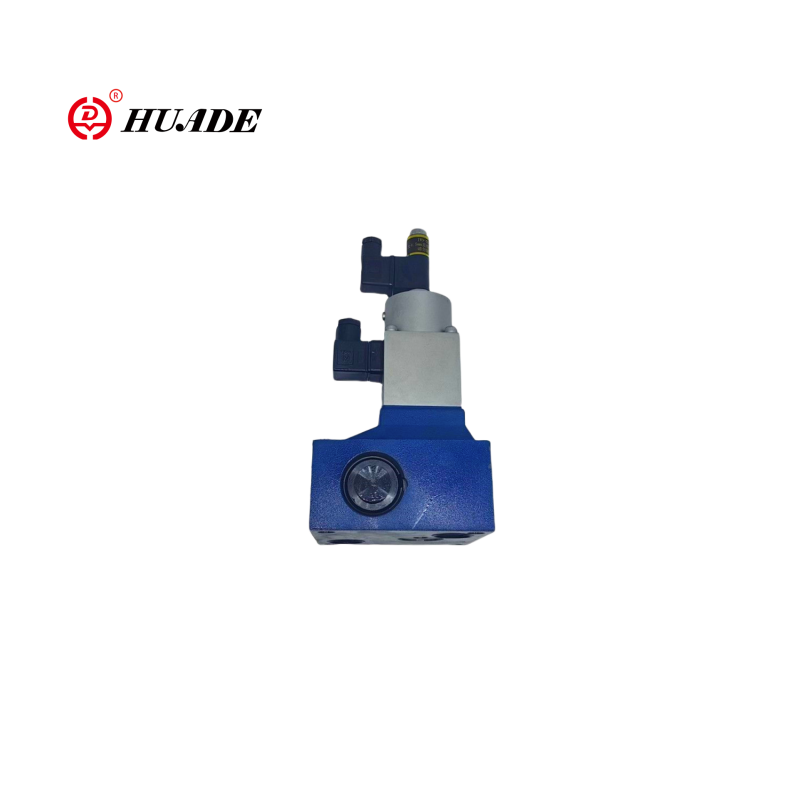

Comhla rialaithe sreafa comhréireach 2fre16

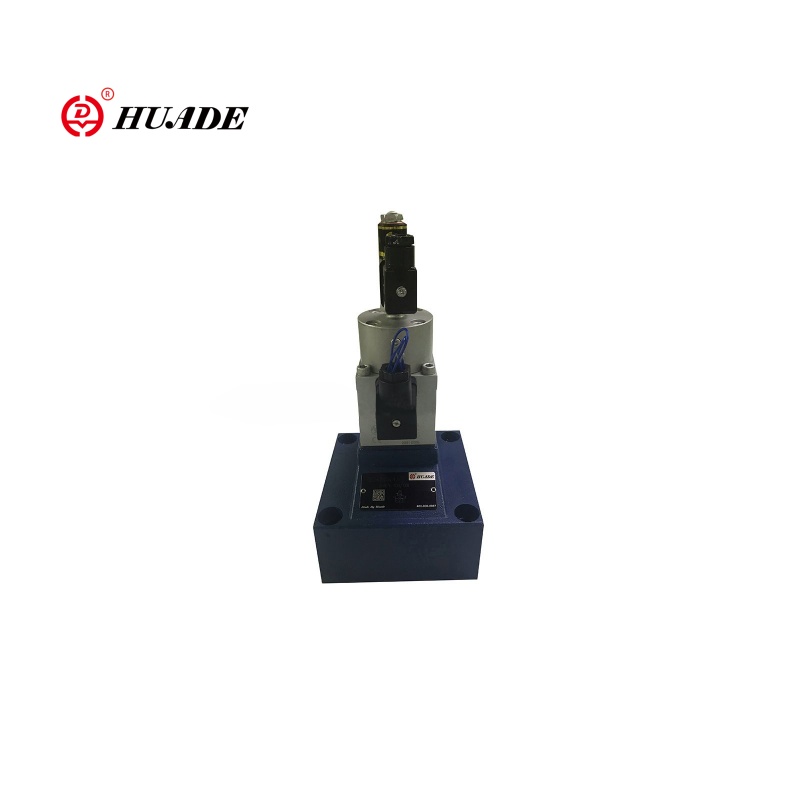

Is comhla rialaithe sreafa comhréireach ardfheidhmíochta é an comhla rialaithe sreafa 2FRE16 2-bhealach, atá oiriúnach d'iarratais ina gcaithfear luas na ngníomhaithe hiodrálacha (sorcóirí nó mótair) a choigeartú go beacht. I gcomparáid le comhla comhréireach 2FRE10, tá trastomhas níos mó ag comhla 2fre16, rud a cheadaíonn raon sreafa níos airde. Agus tá comhla comhréireach 2FRE16 oiriúnach do chórais hiodrálacha cumhachta níos airde.

Paraiméadar Táirge an Chomhla Rialaithe Sreafa Comhréireach 2FRE16

Hiodrálach
Brú oibriúcháin (MPA)	31.5
Difreálach brú íosta (MPA)	méid 10	méid 16
	0.3 ~ 0.8	0.6 ~ 1
Sreabhán brú	Ola mhianrach (le haghaidh séala NBR), eistir fosfáite (do shéala FPM)
Raon slaodachta (mm2/S)	2.8 go 380
Raon teochta sreabhach brú (℃）	-20 go +70
Hysteresis (%)	＜ ± 1QMAX
In -atrialltacht (%)	＜ 1 Qmax
Leathadh samplach (%)	＜ ± 2
Suiteáil	roghnach
Meáchan (kg)	6	8.3
Leictreach
Cineál voltais	DC 24V
Friotaíocht chorna solenoid (ω)	Luach fuar ag 20 ℃ 10, uasluach te 13.9
Max. Cumhacht (VA)	50
Ionduchtach (MH)	6 go 8
Minicíocht Oscillator (KHz)	2.5
VT-5010S30 Éileamh ar insliú IP65	IP65

Gnéithe:Gné an Táirge agus Feidhm an Chomhla Rialaithe Sreafa Comhréireach 2FRE16

▶ Comhla le cúititheoir brú le haghaidh brú a chúiteamh ar rialú sreafa

▶ Actuation trí solenoid chomhréireach

▶ le haiseolas suíomh leictreach an orifice rialaithe

▶ Is féidir an corna transducer suímh a bhogadh go haoiseach ag déanamh an choigeartaithe pointe nialasach ar an orifice rialaithe éasca, gan teagmháil a dhéanamh leis an leictreonaic (leictreach-hiodrálach)

▶ Athrú íosta sampla ar chomhla agus aimplitheoir leictreach VT 5004 (ordú ar leith)

Iarratas:

Úsáidtear comhla rialaithe sreafa comhréireach 2FRE16 go forleathan i gcórais throm hiodrálacha tionsclaíocha, innealra innealtóireachta agus hiodrálaic shoghluaiste, trealamh miotalóireachta agus mianadóireachta.

Samplaí tipiciúla an chórais: Ciorcad Rialaithe Buicéad Tochaltóirí

PLC → aimplitheoir comhréireach → 2fre16 → sorcóirí hiodrálacha

                    ↑

 Braiteoir Brú (Aiseolas Lúb Dúnta)

Tríd an comhartha leictreach ionchuir a choigeartú, is féidir an ghluaiseacht buicéad a luathú go réidh/a luasmhoilliú chun turraing hiodrálach a sheachaint.

Feidhm agus cuid den chomhla rialaithe sreafa comhréireach 2fre16

Tá feidhm 2-bhealach ag comhlaí rialaithe sreafa comhréireach. Is féidir leo, ó luach ordaithe leictreach feidhmeach, sreabhadh a rialáil ar bhrú é agus a bheag nó a mhór, teocht a chúiteamh.

Is éard atá iontu go bunúsach ná an tithíocht (1), solenoid comhréireach le trasduchtóir suímh ionduchtach (2), dílleachta tomhais (3), cúititheoir brú (4), teorannóir stróc (5), chomh maith le comhla seiceála roghnach (6).

Cinntear suíomh an tsreafa (0 bis 100 %) ag poitéinsiméadar luach an ordaithe. An luach ordaithe feidhmithe, is cúis leis an aimplitheoir chomh maith leis an solenoid chomhréireach, coigeartú an dílleachta tomhais (3). Faightear suíomh an dílleachta tomhais (3) leis an suíomh trasduchtóir. Déantar aon chlaontaí ón luach ordaithe a chúiteamh leis an rialú aiseolais suímh.

Coinníonn an cúititheoir brú (4) an titim brú ag an dílleachta tomhais (3) ag luach tairiseach. Dá bhrí sin, déantar an sreabhadh a chúiteamh.

Baintear an sruth beag teochta amach mar gheall ar dhearadh an dílleachta tomhais. Ag luach ordaithe 0 % tá an dílleachta tomhais dúnta.

I gcás caillteanais cumhachta nó sos cábla ag an suíomh, dúnann an dílleachta tomhais. Ó luach ordaithe 0 % is féidir tús a chur le léim saor in aisce. Trí dhá rampaí laistigh den aimplitheoir leictreach is féidir moill a chur ar oscailt agus dúnadh an dílleachta tomhais.

Tríd an gcomhla seiceála (6) is féidir sreabhadh saor ó B go A.

Strcture de Comhla rialaithe sreafa comhréireach 2fre16

Siombailí comhla rialaithe sreafa comhréireach 2fre16
