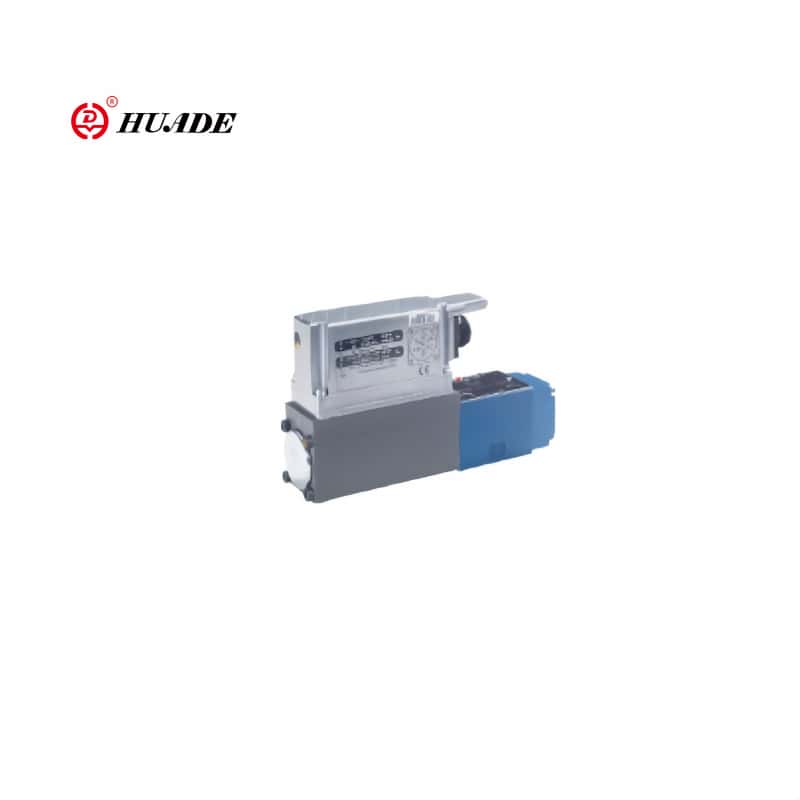

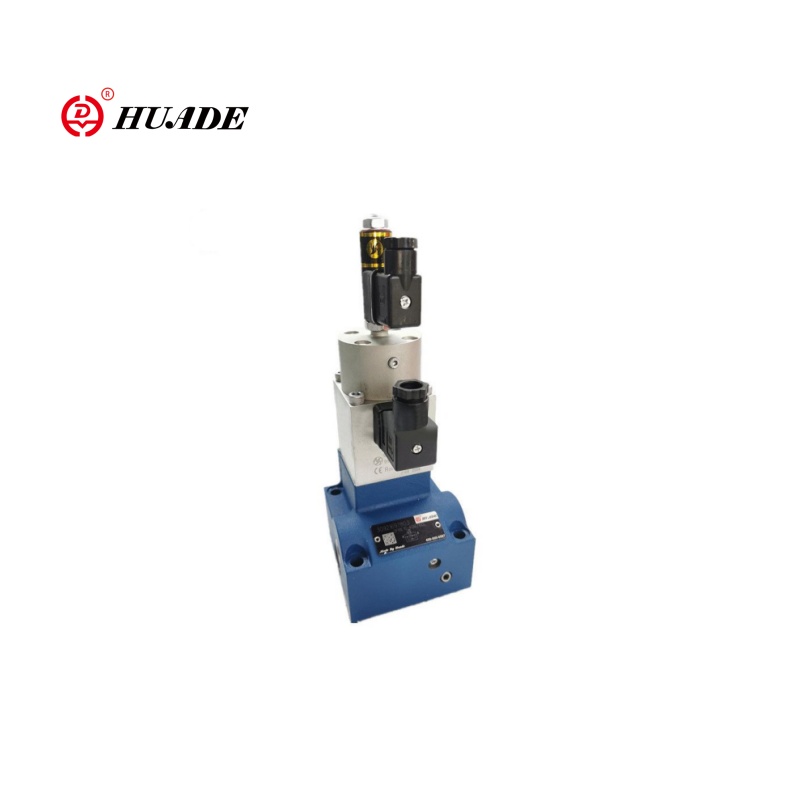

Comhla sreafa comhréireach 3Freez-1x Is comhpháirt rialaithe sreabhach ard-bheachtais é 3FREEZ-1X, a úsáidtear de ghnáth i gcórais uathoibrithe tionsclaíocha a dteastaíonn dáileadh beacht um rialáil sreafa nó cóimheas sreafa uathu. Is rialtóir comhréireach rialaithe go leictreonach é comhla 3freez-1x (ionchur comhartha 0-10V/4-20mA). Is iondúil gur féidir leis an mbrú teacht ar 315bar, atá oiriúnach do chórais hiodrálacha ardbhrú. Is féidir comhla sreafa comhréireach 3freez-1x a chomhtháthú le córais PLC agus DCS agus tacaíonn sé le ModBUS agus le prótacail chumarsáide eile. Rialaíonn an comhla comhréireach 3FREEZ-1X an ráta sreafa trí chéatadán na gcomharthaí leictreacha, tuigeann sé rialáil luais gan chéim ar an ngníomhaire, agus feabhsaíonn sé cruinneas freagartha an chórais.
| Ginearál | ||
| Tógáil | Comhla de chineál spól le cúititheoir brú comhtháite | |
| Gníomhú | Solenoid chomhréireach le rialú suímh agus Leictreonaic ar bord OBE | |
| Suíomh gléasta | Roghnach | |
| Raon teochta comhthimpeallach ℃ | -20 ~+50 | |
| Meáchan kg | Ng6 (3.1) | |
| NG10 (6.9) | ||
| Hiodrálach | ||
| Sreabhán brú | Ola hiodrálacha go DIN 51524 ... 535, Sreabháin eile tar éis comhairliúcháin roimh ré | |
| Slaodacht mm2/s | 20 ... 100 (molta) | |
| 10 ... 800 (max.permitted) | ||
| Raon teochta sreabhach brú ℃ | -20 ~+70 | |
| Statach/dinimiciúil | ||
| Hysteresis % | ≤1 | ≤1 |
| Raon inbhéartaithe % | ≤0.5 | ≤0.5 |
| Lamháltas déantúsaíochta % | ≤5 | ≤5 |
Bheith ann
▶ Comhlaí rialaithe sreafa rialaithe go díreach NG6 agus NG10 le leictreonaic ar bord agus trasduchtóir suímh ionduchtach
▶ Le rialú suímh, hysteresis íosta <1 %, féach sonraí teicniúla
▶ Socraítear an fheidhm 3-bhealach de réir mar a shanntar na calafoirt hiodrálacha (ritheann sreabhadh iarmharach trí chalafort P, 3ú bealach)
▶ Inchoigeartaithe tríd an suíomh solenoid rialaithe, an trasduchtóir suímh agus an leictreonaic ar bord
▶ Maidir le ceangaltán fo-phláta, cumraíocht poll gléasta NG6 go ISO4401-03-02-0-94, NG10 go ISO 4401-05-04-0-94
▶ Fo -phlátaí de réir na bileoige catalóige, Re 45053 do NG6, Re 45055 do NG10 (ordú ar leithligh)
▶ Ceanglóir plug-in le DIN 43563-AM6, féach Bileog Catalóige Maidir le 08008 (ordú ar leithligh)
▶ Sonraí don Leictreonaic Trigger ar Bord
• comhlíonann sé le CE, treoracha EMC
I 61000-6-2: 2002-08
Agus agus 61000-6-3: 2002-08
• ub = 24vvnom dc
• Ceangal leictreach 6p+PE
• Gníomhachtú comhartha
-Andard 0 ...+10V (A1)
• Cuar comhla calabraithe sa mhonarcha
Iarratas:
Úsáidtear comhla sreafa comhréireach 3freez-1x go forleathan i gcórais hiodrálacha, innealra tógála, meaisíní múnlaithe insteallta, meaisíní dísle, rialú ceimiceach/próisis, etc. Is féidir an tsamhail phléasctha a úsáid freisin i dtrealamh uathoibrithe i limistéir ghuaiseacha amhail ola agus gás nádúrtha.
Ginearál
Tá comhlaí rialaithe sreafa comhréireach 3freez le rialú suímh agus leictreonaic ar bord ar fáil i méideanna ainmniúla6 agus 10. Is é an hysteresis <1 %.
Déantar na leictreonaic ar bord a chalabrú sa mhonarcha agus cuireann siad amanna freagartha gasta ar fáil. Tá dearadh an choirp comhla sa chaoi go ritheann an sreabhadh iarmharach trí Phort P.
Bunphrionsabal

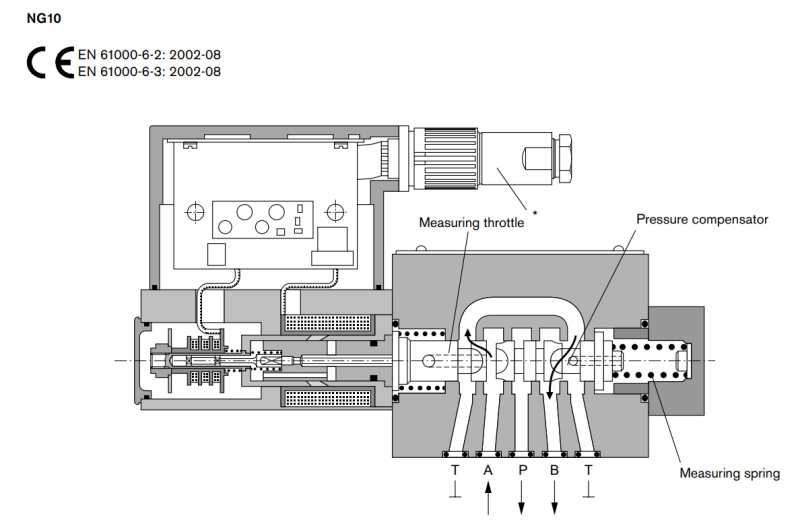

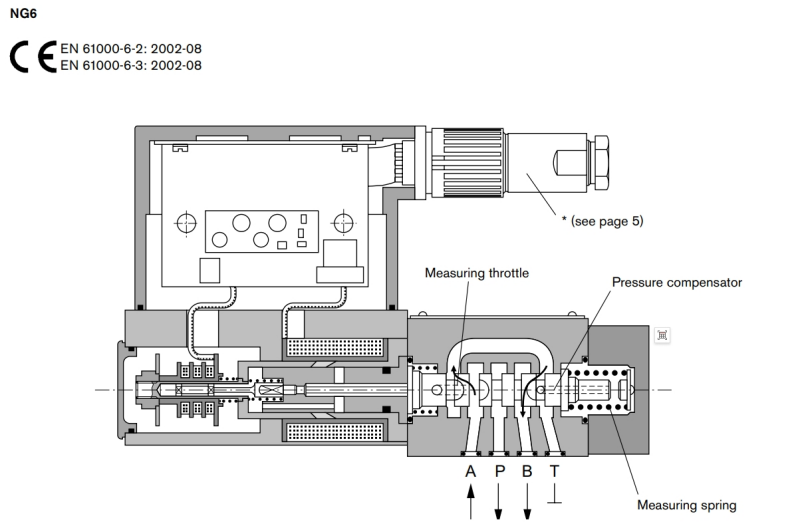

Chun an ráta sreafa ola ó B a choigeartú, tá pointe socraithe sa Leictreonaic Trigger. Bunaithe ar an bpointe seo, déanann an leictreonaic rialú ar an gcorna solenoid mar fheidhm den chomhartha ón trasduchtóir suímh. Cinntíonn an rialú suímh hysteresis an -íseal. Cinntear an oscailt comhla ag na himill méadraithe ar an spól, agus déanann an cúititheoir brú comhtháite comparáid idir an titim brú trí mheán earraigh tomhais 8-bharra. Rialaíonn an cúititheoir brú le tomhas an earraigh an brú roimh an imeall throttling de réir na foirmle simplithe: "brú ualaigh móide fórsa an earraigh tomhais". Ar an mbealach seo, coinnítear an titim brú thar an imeall méadraithe ag leibhéal tairiseach.
