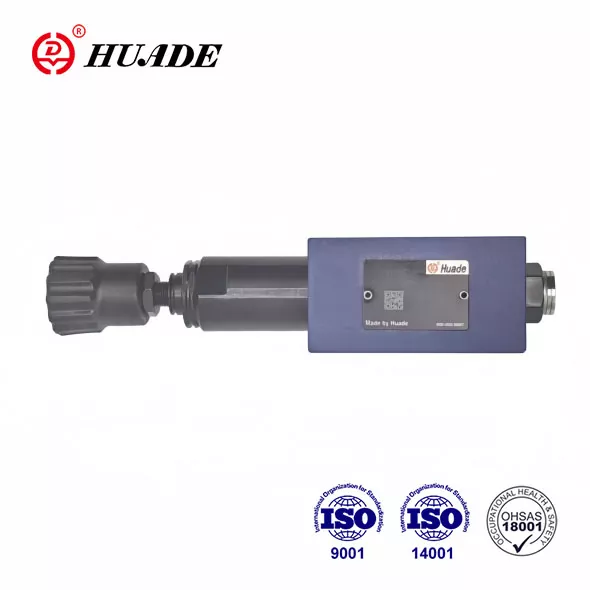

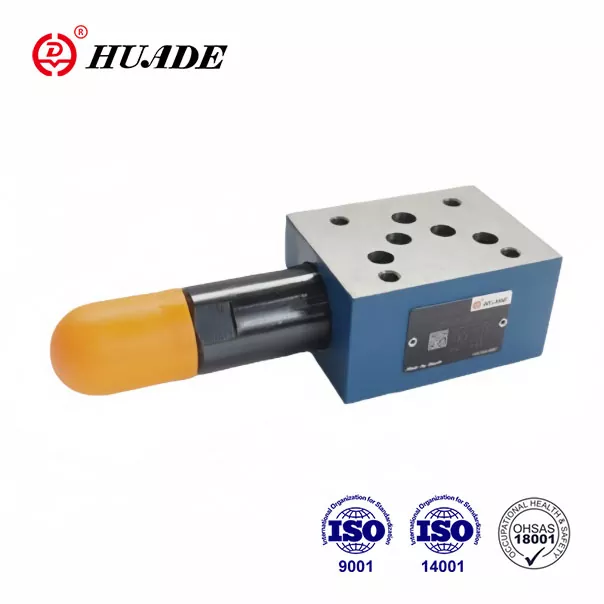

Huade® Brú Comhlaí Laghdaithe Úsáidtear ZDR 10 D chun brú na gcóras hiodrálacha éagsúla a laghdú. Tá siad ag cloí go hiomlán leis na caighdeáin idirnáisiúnta. Tá Huade Hydraulic tar éis an ardteicneolaíocht a thabhairt isteach ó Rexroth mar gheall ar dhá chomhoibriú fadtéarmacha ó 1979. Déanann Huade Hydraulic úsáid iomlán as acmhainní baile chun costais a rialú chun táirgí hiodrálacha a sholáthar ar phraghas réasúnta.
|
Meáchan (kg) |
thart ar.2.8 |
|
Sreabhán brú |
Ola mhianrach (le haghaidh séala NBR) nó eistir fosfáite (do shéala FPM) |
|
Raon teocht sreabhach brú (℃) |
-30 go +80 |
|
Raon slaodachta (mm ²/s) |
10 ~ 800 |
|
Méid an éillithe sreabhach |
Scagaire a mholadh le ráta coinneála íosta β10 ≥ 75 |
|
Brú Max.Operating (Inlet) (MPA) |
suas le 31.5 |
|
Brú tánaisteach (aschur) (MPA) |
suas go 2.5.up to7.5, suas le 15.0.up go 21.0 |
|
Calafort brú cúil (MPA) |
suas go 16.0 |
|
Max.flow (l/min) |
80 |
Gnéithe:
▶ Dearadh pláta ceapaire
▶ Laghdú brú i gcalafoirt A, B nó P.
▶ 4 Eilimintí Coigeartaithe
. Cniotán rothlach
. Heics. Scriú ceann le caipín cosanta
. Knob rothlach faoi ghlas le scála
. Knob rothlach le scála
▶ 4 Rátálacha Brú
▶ Comhla seiceála roghnach
▶ Pátrún Porting go DIN 24 340, Foirm A, ISO 4401AND CETOP - RP 121H
Iarratas:
Úsáidtear cineál comhla ZDR 10 D chun brú an chórais a laghdú.
ROINN AGUS SIMPLES AGUS SYMBORD AR AN LÁTHAIR AR AN LÁTHAIR ZDR 10 D.
Is comhla díreach 3-bhealach é an cineál comhla laghdaithe ZDR 10 D .. de dhearadh pláta ceapaire le feidhm faoisimh brú ar an taobh tánaisteach.
Is éard atá sa chomhla laghdaithe brú go bunúsach ná an tithíocht (1), an spól rialaithe (2), earrach comhbhrúite (3), agus an coigeartú (4) chomh maith le comhla seiceála roghnach.
Socraítear an brú tánaisteach leis an eilimint choigeartaithe brú (4).
Samhail 'da'
Ag an gcuid eile, bíonn an comhla oscailte de ghnáth, agus is féidir le sreabhán sreabhadh ó chalafort A1 go calafort A2. Tá an brú i gCalafort A2 ag an am céanna tríd an líne rialaithe (5) atá i láthair ag an limistéar spól os comhair an earraigh comhbhrúite (3). Nuair a théann an brú i gcalafort A2ex an leibhéal brú atá leagtha síos ag an earrach comhbhrúite (3), bogann an spól rialaithe (2) isteach sa suíomh rialaithe i gcoinne an earraigh comhbhrúite (3) agus coinníonn sé an brú socraithe i gcalafort A2 tairiseach.
Tógtar an brú rialaithe agus an ola phíolótach ó Chalafort A2 trí líne rialaithe (5).
Má éiríonn an brú i gCalafort A2 níos faide fós mar gheall ar fhórsaí seachtracha, aistrítear an spól rialaithe (2) níos faide i dtreo an earraigh comhbhrúite (3).
Fágann sé seo go n -osclaítear cosán sreafa ag calafort A2 trí thalamh rialaithe (5) ar an spól rialaithe (2) agus ar thithíocht (1) go dtí an umar (TB Port). Sreabhann sreabhán leordhóthanach ansin chuig an umar chun aon ardú breise ar bhrú a chosc.
Déantar an seomra earraigh (7) a dhraenáil i gcónaí chun an t -umar go seachtrach trí Phort TA.
Ceadaíonn nasc brú -thomhas (8) an brú tánaisteach ag an gcomhla a mhonatóireacht.
Ní féidir ach comhla seiceála a chur in oiriúint do shreabhadh saor in aisce i gcalafoirt A2 go A1 i leagan ‘da’.
Múnlaí ‘DP’ agus ‘DB’
I samhail ‘DP’, laghdaítear an brú i gcalafort P1. Tógtar an brú rialaithe agus an ola phíolótach go hinmheánach ó Chalafort P1.
I samhail ‘DB’, laghdaítear an brú i gcalafort P1, agus an ola phíolótach a thógtar ó Chalafort B.
Aird!
Nuair a bhíonn an comhla treo sa suíomh lasctha p go A, ní féidir le brú i gCalafort B dul thar an mbrú tánaisteach socraithe. Seachas sin, laghdófar brú i gcalafort A.
Má úsáidtear é gan comhla treo, ní mór TA agus TB a bheith idirnasctha (e.e.in an pláta clúdaigh).
Struchtúr ZDR 10 DA1-50B/... YM
Siombailí ZDR 10 DP ...- 50B
