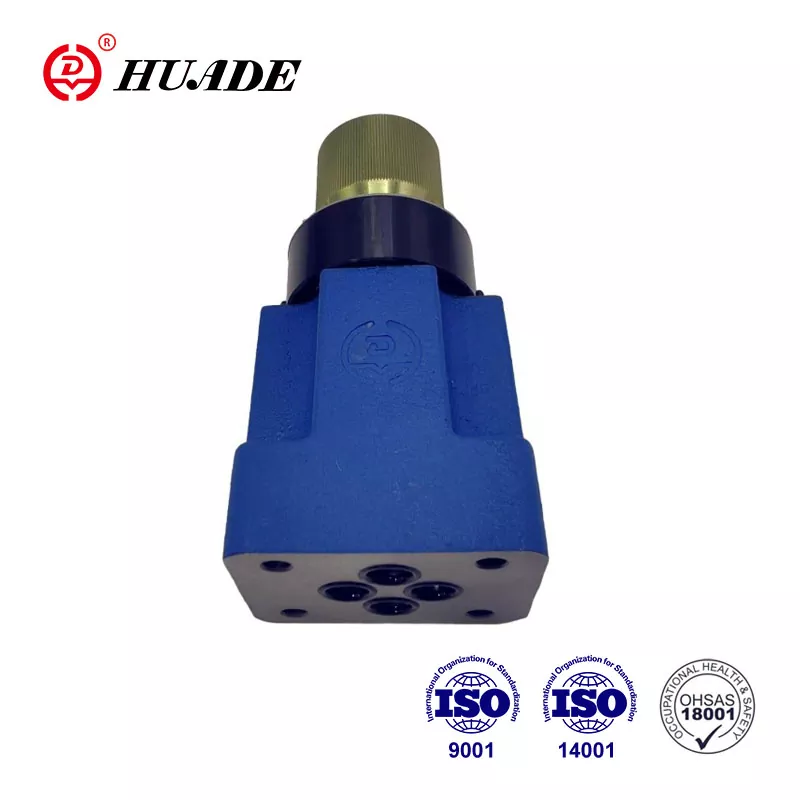

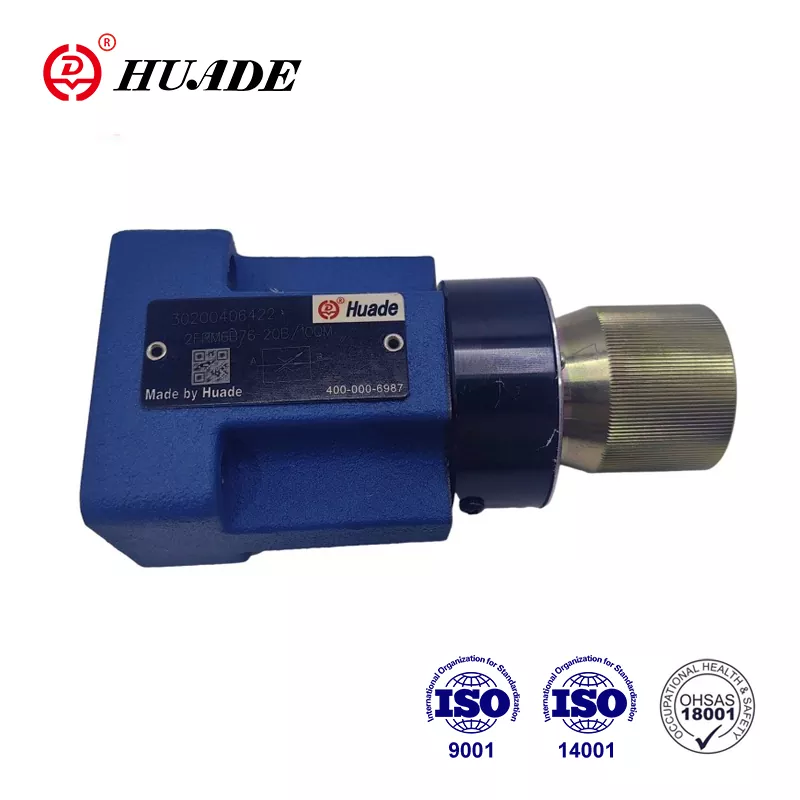

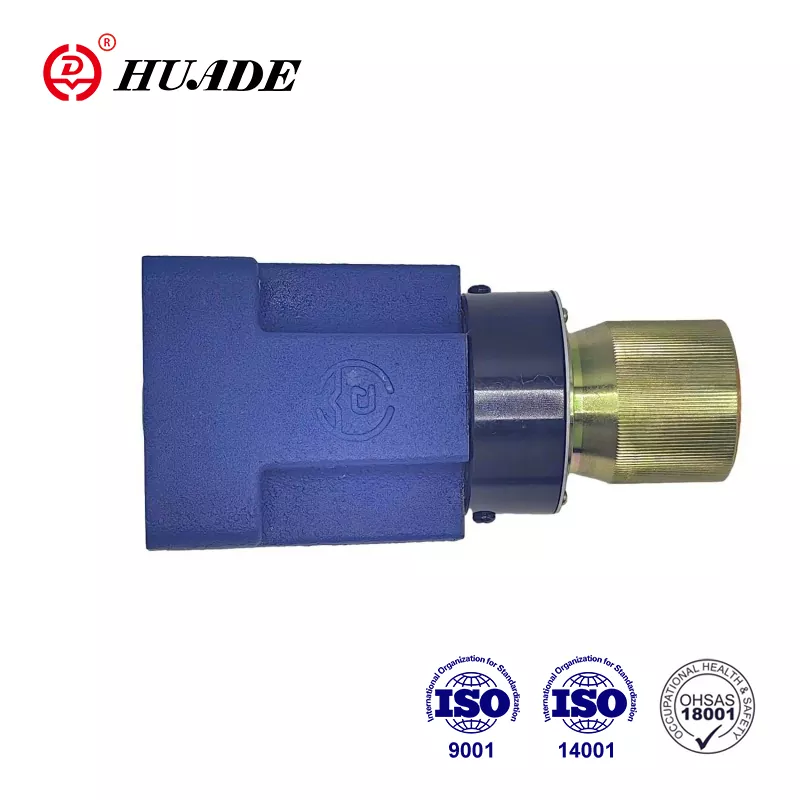

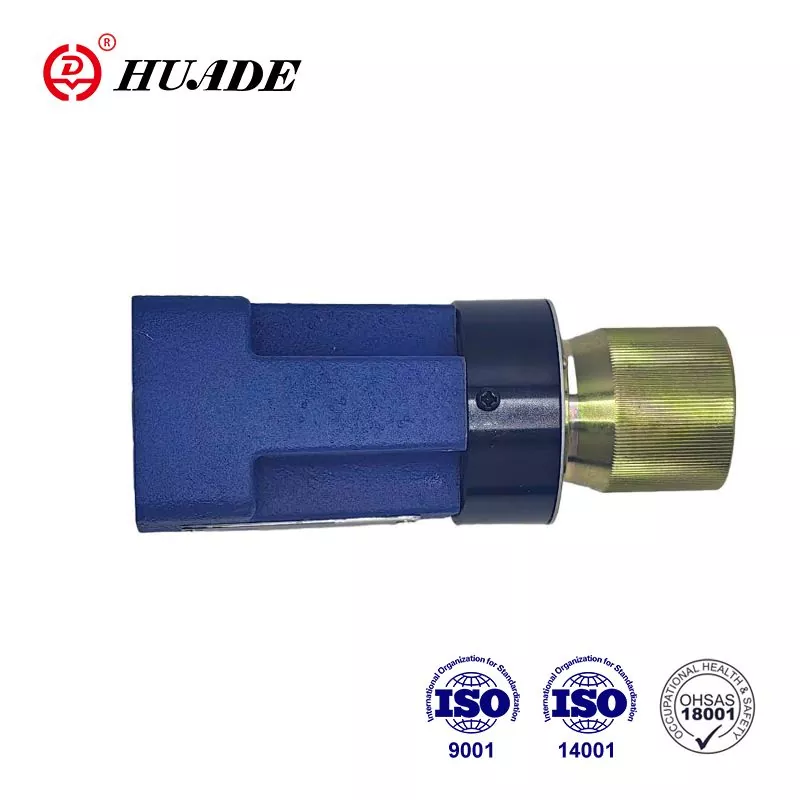

Is comhla rialaithe sreabhadh 2-bhealach é an comhla rialaithe sreabhadh cineál 2 FRM. Díríonn an mhonarcha ar phraiticiúlacht na dtáirgí agus ag rialú docht ar chaighdeán na dtáirgí. Tá sé mar aidhm aige comhlaí sreafa hiodrálacha ardchaighdeáin a sholáthar a fhéadfaidh custaiméirí a thabhairt. Is féidir pacáistiú táirge a shaincheapadh, mar shampla pacáistiú bosca adhmaid, pacáistiú plaisteach agus pacáistiú cartán caighdeánach.
|
Sreabhán brú |
Ola mianraí (do shéala NBR) nó eistear fosfáite (do shéala FPM) |
|||||
|
Raon teochta sreabhach brú ( ℃) |
-30 go +80 |
|||||
|
Raon slaodachta (mm ²/s) |
10 go 800 |
|||||
|
Sreabhadh qv uas (L/nóim) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Sreabhadh qv nóiméad go 10MPa (L/nóim) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Sreabhadh qv nóim go 31.5MPa (L/nóim) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Difríocht brú ∆p le haghaidh saorshreafa aischuir B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Difríocht brú íosta (MPa) |
0.6 go 1.2 |
|||||
|
Cobhsaíocht brú suas le ∆p = 31.5 MPa (%) |
Máistir 2 (Qmax) |
|||||
|
Uasbhrú oibriúcháin ag calafort A (MPa) |
go 31.5 |
|||||
|
Éilliú (μm) |
25 (Q<5L/nóim) 10 (Q<0.5L/nóim) |
|||||
|
Meáchan (kg) |
timpeall 1.3 |
|||||
Gnéithe:
▶ Dúnadh seachtrach an chúitimh brú, roghnach
▶ Seiceáil comhla, roghnach
▶ Cnob rothlach le scála
▶ Inghlasáilte.roghnach
1) Nuair a úsáidtear é i gcomhar le pláta ceartaitheoir suas le 21 MPa
Feidhmchlár:
Úsáidtear comhla rialaithe sreafa 2FRM 6 chun sreabhadh leanúnach a chothabháil, neamhspleách ar bhrú agus teocht.
Ginearálta:
Cuimsíonn comhla rialaithe sreafa 2-bhealach 2FRM 6 go bunúsach tithíocht(1), knob rothlach(2), orifice (3), cúititheoir brú (4) agus comhla seiceála roghnach.
Cineál comhla rialaithe sreafa 2FRM 6 B.._20B/M
(gan dúnadh seachtrach, gan comhla seiceála)
Déantar an sreabhadh ó chalafort A go B a throttle ag suíomh an throttle (5). Athraítear trasghearradh an throttle trí knob rothlach a chasadh (2).Chun an sreabhadh a choinneáil tairiseach, neamhspleách ar bhrú, a
tá cúititheoir brú (4) feistithe i bport B le sruth ón suíomh scóigire(5). Brúnn an t-earrach comhbhrú (6) orifice(3) agus cúititheoir brú (4) amach i gcoinne a stadanna faoi seach agus mar sin coinníonn sé an cúititheoir brú(4) sa suíomh oscailte nuair nach mbíonn aon sreabhadh tríd an gcomhla. Nuair a shreabhann sreabhán tríd an gcomhla, cuireann an brú atá ag gníomhú i bport A fórsa i bhfeidhm ar chúititheoir brú (4) trí orifice (7). Bogann an cúititheoir brú (4) isteach sa suíomh cúitimh go dtí go n-iarmhéid na fórsaí. Má ardaíonn an brú i bport A, bogann cúititheoir brú (4) sa treo deiridh, go dtí go mbaintear cothromaíocht fórsaí amach arís. Mar gheall ar an ngníomh cúitimh leanúnach seo den chúititheoir brú, faightear sreabhadh leanúnach. D'fhonn sreabhadh tríd an gcomhla a rialú sa dá threo, féadfar pláta ceapaire ceartaitheora cineál Z4S 6 a fheistiú faoi bhun na comhla rialaithe sreafa seo.
Struchtúr na Comhla Rialaithe Sreafa 2FRM 6-20B/...M...
Cineál 2FRM 6A..-20B/..R
Tá feidhm na comhla seo go bunúsach mar an gcéanna leis an gcineál comhla 2FRM 6 B..-20B/..M
Mar sin féin, cuirtear calafort seachtrach ar fáil don chineál seo comhla rialaithe sreafa a cheadaíonn an cúititheoir brú (4) a nascadh le calafort P(11). Coinníonn an brú seachtrach atá ag gníomhú i bport P(11) trí orifice (10) cúititheoir brú (4) dúnta i gcoinne fórsa an earraigh chomhbhrú (6). Nuair a ghníomhaítear an chomhla treorach nasctha (9) chun sreabhadh ó P go B a cheadú, baintear rialú lúb dúnta amach mar a dhéantar le cineál 2 FRM 6 B. Mar sin seachnaítear léim ar ghnó tosaithe.
Ní féidir an leagan seo ina bhfuil dúnadh seachtrach an chúitimh a úsáid ach amháin le haghaidh rialú méadair.
Tá sreabhadh saor in aisce ar ais ó chalafort B go A trí chomhla seiceála (8).
Struchtúr na Comhla Rialaithe Sreafa 2FRM 6A..-20B/..R
Samplaí Feidhmchláir
Siombail de chomhla rialaithe sreafa 2-bhealach 2FRM 6
