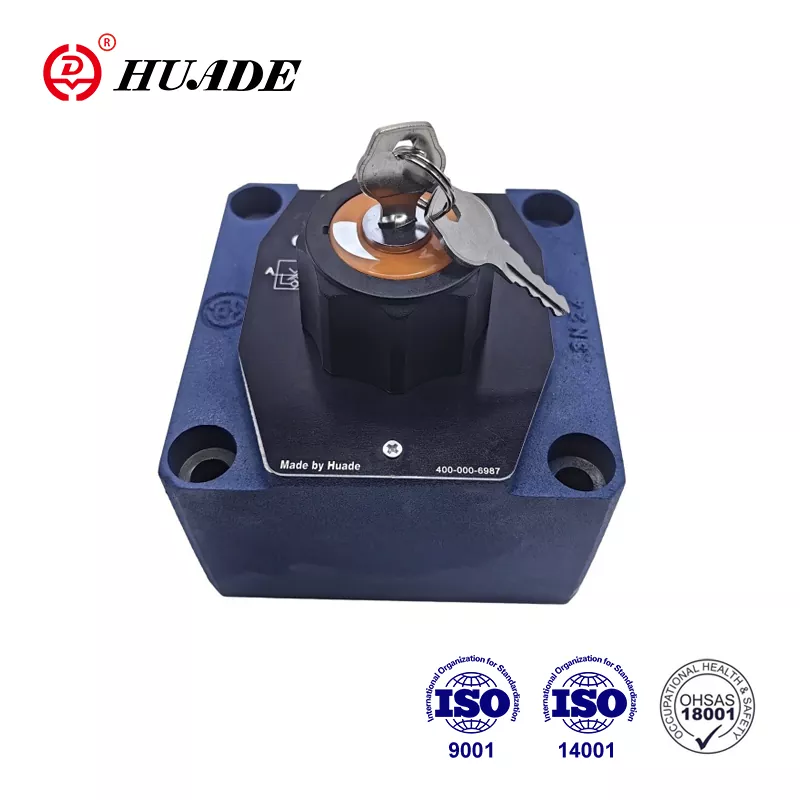

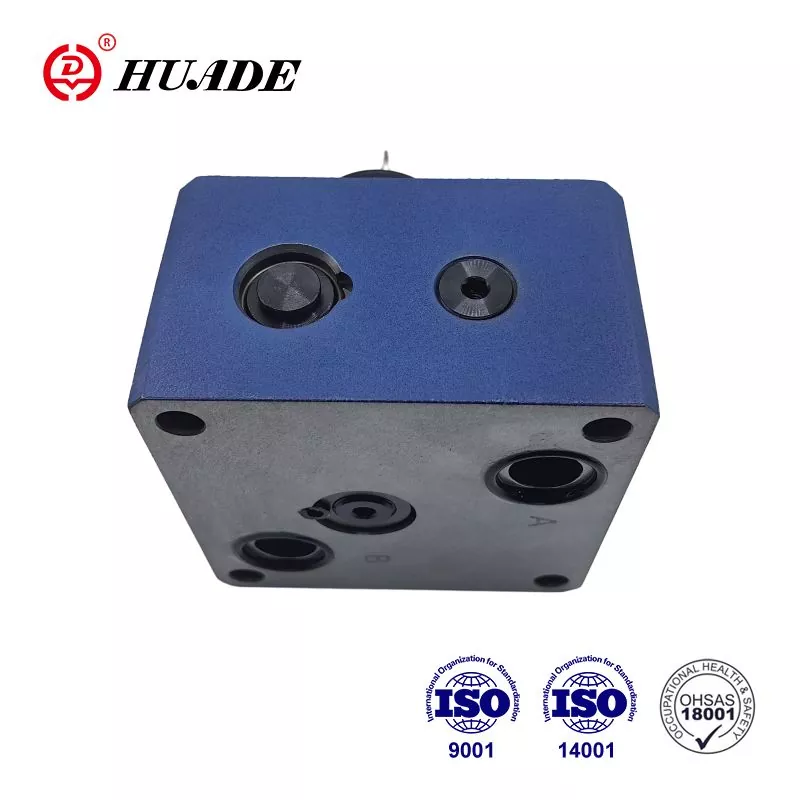

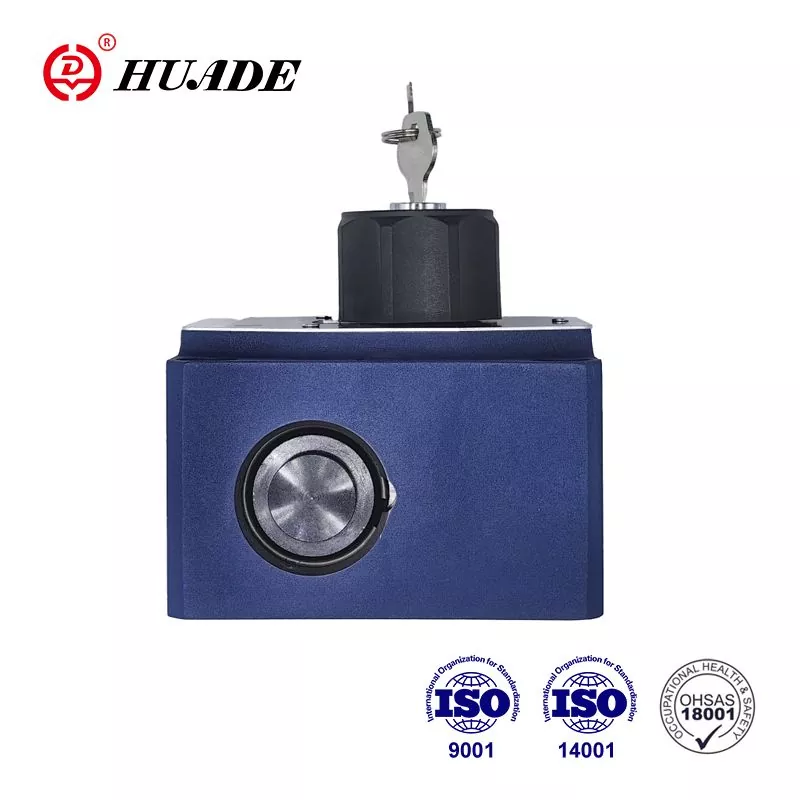

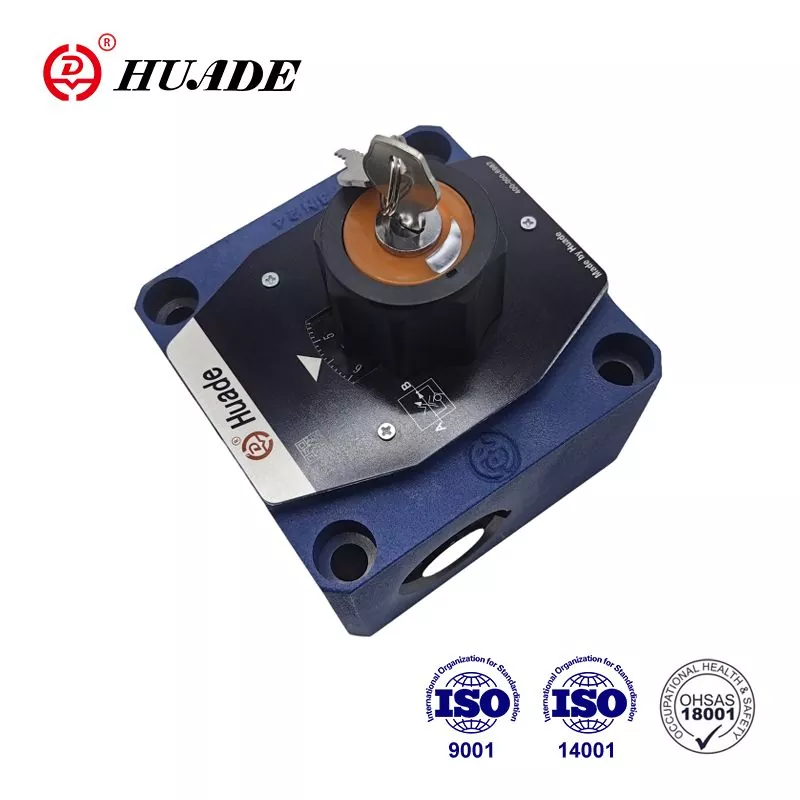

Is comhlaí rialaithe sreafa 2-bhealach iad comhlaí rialaithe sreafa. A bhuí le comhar le Rexroth faoi dhó ó 1979, tá teicneolaíocht cheannródaíoch ó Rexroth ionchorpraithe ag Huade. Is féidir le cáilíocht comhlaí rialaithe sreafa Huade® cáilíocht na mbrandaí idirnáisiúnta den chéad chiseal a mheaitseáil, agus tá praghas na dtáirgí níos ísle fós. Is féidir an tsraith comhlaí rialaithe sreafa a úsáid sa chóras hiodrálacha fearas stiúrtha. Tá custaiméirí ollmhóra ag Huade Hydraulic i dtionscal na mara.
|
Ginearálta |
|
|
Sreabhán hiodrálach |
Ola mianraí (do shéala NBR), nó eistear fosfáit (do shéala FPM) |
|
Raon teochta (℃) |
-30 go+80 |
|
Raon slaodachta (mm ²/s) |
10 go 800 |
|
Pláta ceapaire ceartaitheoir |
||
|
Sreabhadh.max (L/nóim) |
10 |
16 |
|
suas le 50 |
suas le 160 |
|
|
Brú oibriúcháin (MPa) |
suas le 31.5 |
|
|
Brú scoilte (MPa) |
0.15 |
|
|
Meáchan(kg) |
3.2 |
9.3 |
|
Sreabhadh. Q uas (L/nóim) |
méid 10 |
méid 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p le sreabhadh aischuir saor in aisce B → A, Q-spleách (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Rialú sreafa |
teocht-cobhsaí |
±2% (Q max) |
||||||
|
brú-cobhsaí (suas go dtí |
±2% (Q max) |
±5% (Q max) |
||||||
|
Brú oibriúcháin, uas.- port A (MPa) |
suas le 31.5 |
|||||||
|
Raon difríochta brú íosta (MPa) |
0.3 go 0.7 |
0.5~1.2 |
||||||
|
Grád éillithe (μ m) |
25 (Q< 5L/nóim) |
10 (Q < 0.5L/nóim) |
||||||
|
Meáchan (Kg) |
5.6 |
11.3 |
||||||
Gnéithe:
▶ Patrún aistrithe go DIN 24 340, ó A, ISO 4401 agus CETOP - RP 121H
▶ Teorantóir stróc cúitimh brú, roghnach
▶ Oibriú meicniúil
▶ Laghdú léim tosaithe
▶ Rialú sreafa sa dá threo ag baint úsáide as pláta ceapaire coigeartóra
Feidhmchlár:
Úsáidtear comhlaí rialaithe sreafa 2FRM 10 chun tairiseach sreafa a choinneáil neamhspleách ar bhrú agus ar theocht.
Is éard atá sna comhlaí 2FRM 10 go bunúsach an tithíocht (1), bushing orifice (3), cúititheoir brú (4) le sriantóir stróc roghnach, comhla seiceála (5), eilimint choigeartaithe (2).
Is é an sreabhadh ó chainéal A go cainéal B throttle ag an orifice (6). D'fhonn an sreabhadh trasna an tairiseach orifice a choinneáil, tá cúititheoir brú ceangailte suas an sruth ón orifice (6). Coimeádtar an sreabhadh neamhspleách den chuid is mó ar theocht mar gheall ar dhearadh an orifice. Dírítear an sreabhadh fillte saor ó chainéal B go cainéal A tríd an gcomhla seiceála (5). Ní rialaítear an sreabhadh ach ó A go B. Chun an sreabhadh sa dá threo a rialú is féidir pláta ceapaire coigeartóra Z4S a shuiteáil faoi bhun an tsreafa. comhla rialaithe.
Struchtúr na Comhla Rialaithe Sreafa 2FRM 10
Siombail na Comhla Rialaithe Sreafa 2FRM 10
