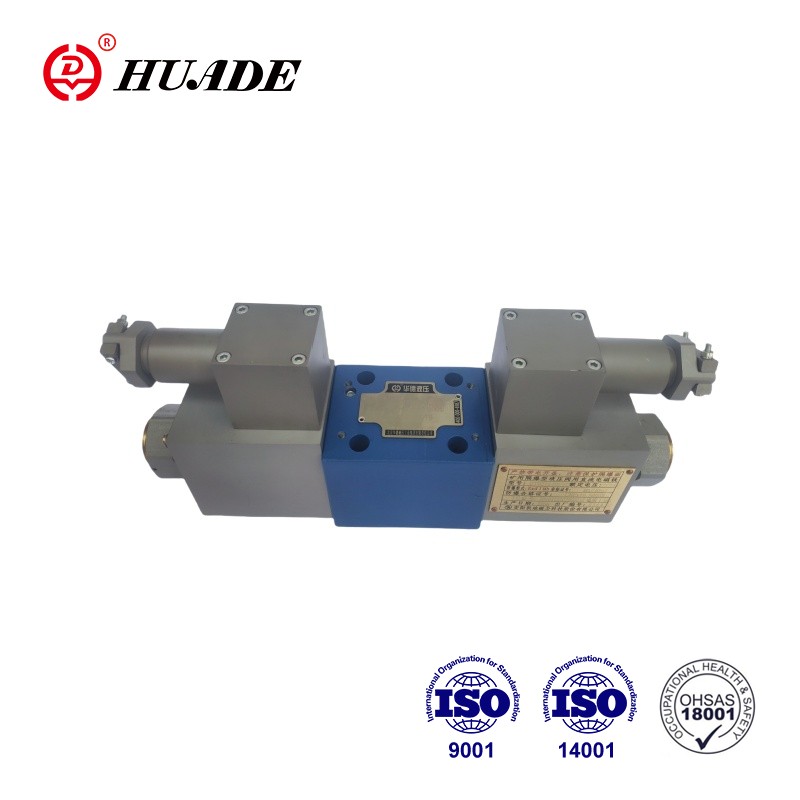

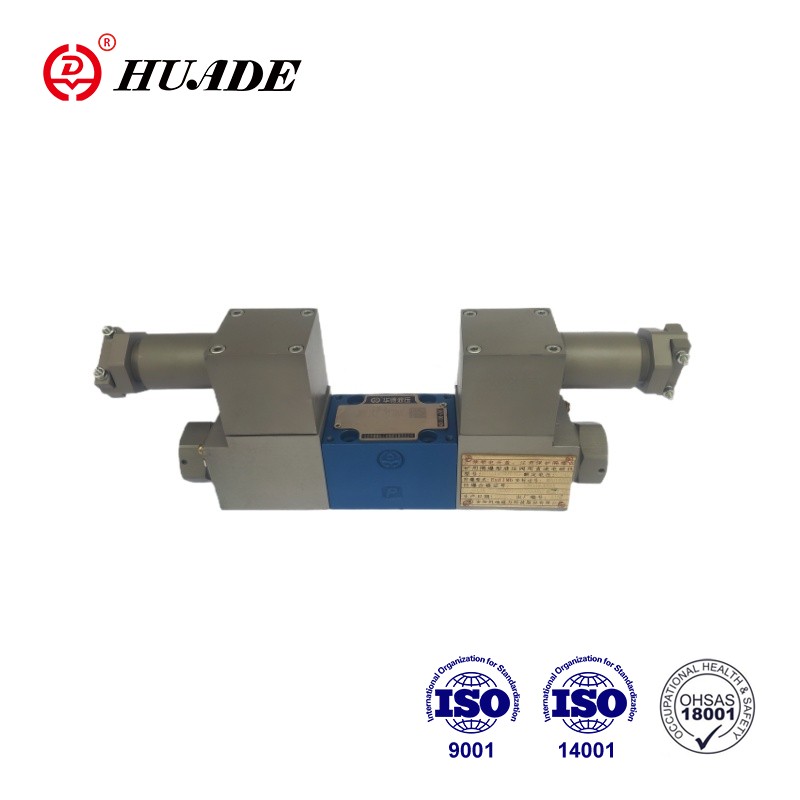

Tá comhla treo comhréireach 4wra 6-2X 4/2- agus 4/3-bhealach comhlaí comhréireacha comhréireacha 4wra 6-2x. Tá siad deartha mar chomhpháirteanna díreacha oibrithe le haghaidh gléasta fo -phláta. Déantar iad a ghníomhú trí bhíthin solenoidí comhréireacha le snáithe lárnach agus corna inbhainte. Rialaítear na solenoids B leictreonaic rialaithe seachtrach B. Tá raon leathan feidhmeanna ag an gcomhla 4wra 6-2X seo, go príomha i gceantair ina bhfuil gá le rialú beacht ar shreabhadh córais hiodrálacha, brú, luas agus paraiméadair eile.
| Hiodrálach | |||
| Suiteáil | Roghnach, cothrománach más féidir | ||
| Méid ainmniúil | 6 | 10 | |
| Meáchan (kg) | 4wra ... 2x | 2 | 6.6 |
| Sreabhadh ainmniúil qvnom ag △ p = 10 barra (l/min) | 7, 15, 26 | 30, 60 | |
| Hysteresis (%) | ≤5 | ||
| Réise aisiompaithe (%) | ≤1 | ||
| Íogaireacht Freagartha (%) | ≤ 0.5 | ||
| Brú max.operating | Calafoirt A, B, P (Bar) | 350 | |
| Port T (Bar) | 210 | ||
| Sreabhán brú | Ola Mianraí (HL, HLP) go DIN 51524 | ||
| Sreabháin brú eile ar iarratas! | |||
| Raon Teochta Aeir Timpeallachta (℃) | 4wra ... 2x | -20 ° C go 70 ° C (-4 ° F go 158 ° F) | |
| Raon slaodachta (mm2/S) | 20to 380 (b'fhearr 30 go 46) | ||
| Aicme glaineachta sreabhach | NAS1638 Aicme9 nó ISO 4406 Aicme 20/18/15 | ||
| Leictreach | ||||
| 1) sonraí solenoid | ||||
| Cineál voltais | DC | |||
| Comhartha luach ordaithe do 4wra | ± 10vor4 ~ 20mA | |||
| Max.current in aghaidh an solenoid (a) | 2.5 | 1.5 | 0.8 | |
| Friotaíocht corna solenoid (ω) | Luach fuar ag 20 ° C. | 2 | 4.8 | 19.5 |
| Luach max.warm | 3 | 7.2 | 28.8 | |
| Dleacht (%) | Ed100% | |||
| Teocht max.coil (℃) | 150 | |||
| Cosaint comhla go EN60529 | IP 65 | |||
| 2) Leictreonaic a rialú | ||||
| Aimplitheoir | 4wra ... 2x | VT-VSPA2 -...- 2x | ||
| Voltas Soláthair (V) | Voltas ainmniúil | 24 | ||
| Luach teorannaithe níos ísle | 21/22 (4wra) | |||
| Luach teorannaithe uachtair | 35 | |||
| Tomhaltas Cumhachta Aimplitheoirí (A) | IMAX | <1.8 | ||
| Reatha impulse | 3 | |||
Gnéithe:
▶ Comhla treo comhréireach díreach a fheidhmítear go díreach chun treo agus méid sreafa a rialú
▶ Maidir le gléasadh fo -phláta: Cloíonn patrún porting le ISO4401
▶ Actuation trí bhíthin solenoidí comhréireacha le snáithe lárnach agus corna inbhainte
▶ Spól rialaithe atá dírithe ar an earrach
Iarratas:
Is féidir úsáid a bhaint as comhla treo comhréireach 4wra 6-2X i ndéantúsaíocht innealra trom, uirlisí meaisín, uathoibriú tionsclaíoch.
Is éard atá sna comhlaí go bunúsach ná: Comhlacht (1) le dromchla gléasta, spól rialaithe (3) le spriongaí comhbhrúite (2), solenoids (4) le snáithe lárnach.
Leis na solenoids (4), dí-fhuinnmhithe, coinnítear an spól rialaithe (3) sa suíomh lárnach ag na spriongaí comhbhrúite (2).
Oibriú díreach an spól rialaithe (3) trí cheann de na solenoidí comhréireacha (4) a fhuinnmhiú e.e. Rialú ar dheis solenoid, ansin gluaiseacht an spól rialaithe (3) ar an taobh clé i gcomhréir leis an gcomhartha ionchuir leictrigh, agus nasc ó P go A agus B go T trí thrasghearradh cosúil le ORIFCE le saintréithe sreafa forásacha.
4wra (e) ... A-2x Níl an comhla suíomhanna 2 lasctha ach feistithe le solenoid, áfach,. Tá breiseán (6) feistithe i bhfeidhm ar an solenoid chomhréireach "B".
Siombailí de chomhla treo comhréireach-cruthúnas pléasctha 4wra 6-2x
