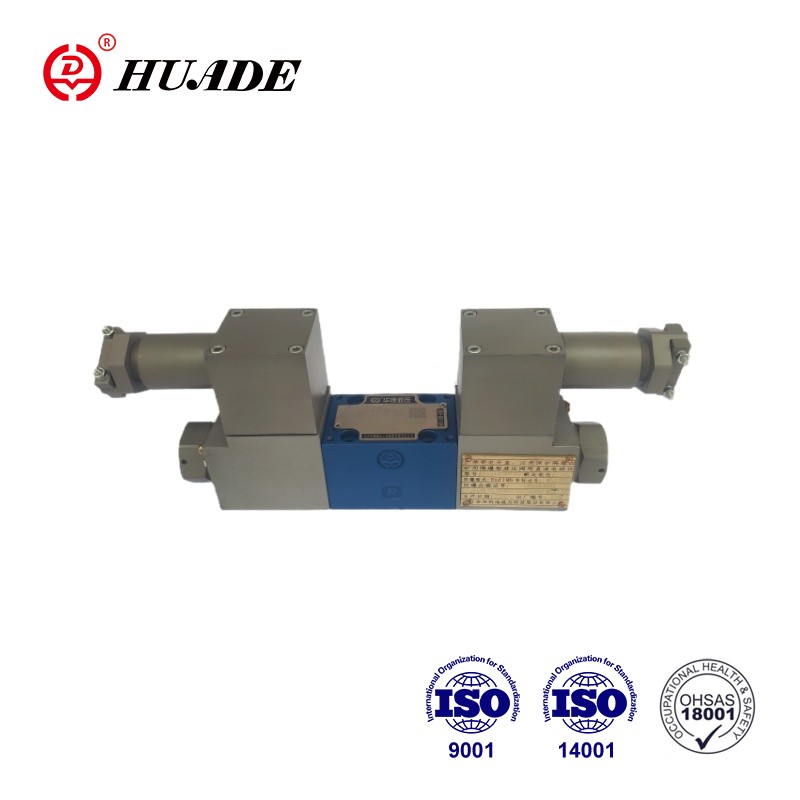

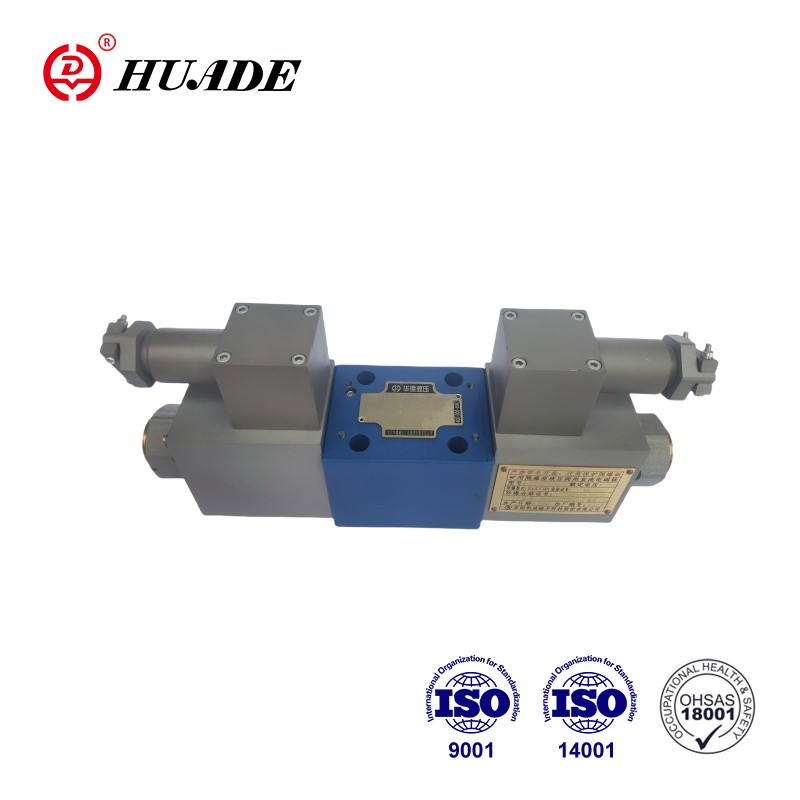

Tá comhla treo comhréireach-cruthúnas comhréireach 4WRA 10-2X déanta as ábhair atá frithsheasmhach in aghaidh creimthe ar ardchaighdeán agus tá an tithíocht déanta as ábhair phléasctha, ar féidir leo cur in aghaidh tionchar pléasctha agus creimeadh lasair go héifeachtach. Tá comhla treo comhréireach 4wra 10-2X tar éis an deimhniú CNEX a rith. Tá moladh comhsheasmhach faighte ag táirge pléasctha Huade sa mhargadh le praghas ard agus praghas íseal.
| Hiodrálach | |||
| Suiteáil | Roghnach, cothrománach más féidir | ||
| Méid ainmniúil | 6 | 10 | |
| Meáchan (kg) | 4wra ... 2x | 2 | 6.6 |
| Sreabhadh ainmniúil qvnom ag △ p = 10 barra (l/min) | 7, 15, 26 | 30, 60 | |
| Hysteresis (%) | ≤5 | ||
| Réise aisiompaithe (%) | ≤1 | ||
| Íogaireacht Freagartha (%) | ≤ 0.5 | ||
| Brú max.operating | Calafoirt A, B, P (Bar) | 350 | |
| Port T (Bar) | 210 | ||
| Sreabhán brú | Ola Mianraí (HL, HLP) go DIN 51524 | ||
| Sreabháin brú eile ar iarratas! | |||
| Raon Teochta Aeir Timpeallachta (℃) | 4wra ... 2x | -20 ° C go 70 ° C (-4 ° F go 158 ° F) | |
| Raon slaodachta (mm2/S) | 20to 380 (b'fhearr 30 go 46) | ||
| Aicme glaineachta sreabhach | NAS1638 Aicme9 nó ISO 4406 Aicme 20/18/15 | ||
| Leictreach | ||||
| 1) sonraí solenoid | ||||
| Cineál voltais | DC | |||
| Comhartha luach ordaithe do 4wra | ± 10vor4 ~ 20mA | |||
| Max.current in aghaidh an solenoid (a) | 2.5 | 1.5 | 0.8 | |
| Friotaíocht corna solenoid (ω) | Luach fuar ag 20 ° C. | 2 | 4.8 | 19.5 |
| Luach max.warm | 3 | 7.2 | 28.8 | |
| Dleacht (%) | Ed100% | |||
| Teocht max.coil (℃) | 150 | |||
| Cosaint comhla go EN60529 | IP 65 | |||
| 2) Leictreonaic a rialú | ||||
| Aimplitheoir | 4wra ... 2x | VT-VSPA2 -...- 2x | ||
| Voltas Soláthair (V) | Voltas ainmniúil | 24 | ||
| Luach teorannaithe níos ísle | 21/22 (4wra) | |||
| Luach teorannaithe uachtair | 35 | |||
| Tomhaltas Cumhachta Aimplitheoirí (A) | IMAX | <1.8 | ||
| Reatha impulse | 3 | |||
Gnéithe:
▶ Comhla treo comhréireach díreach a fheidhmítear go díreach chun treo agus méid sreafa a rialú
▶ Maidir le gléasadh fo -phláta: Cloíonn patrún porting le ISO4401
▶ Actuation trí bhíthin solenoidí comhréireacha le snáithe lárnach agus corna inbhainte
▶ Spól rialaithe atá dírithe ar an earrach
Iarratas:
Úsáidtear comhla treo comhréireach 4wra 10-2x go forleathan i mianaigh ghuail. Tionscal peitriceimiceach.
Is éard atá sna comhlaí go bunúsach ná: Comhlacht (1) le dromchla gléasta, spól rialaithe (3) le spriongaí comhbhrúite (2), solenoids (4) le snáithe lárnach.
Leis na solenoids (4), dí-fhuinnmhithe, coinnítear an spól rialaithe (3) sa suíomh lárnach ag na spriongaí comhbhrúite (2).
Oibriú díreach an spól rialaithe (3) trí cheann de na solenoidí comhréireacha (4) a fhuinnmhiú e.e. Rialú ar dheis solenoid, ansin gluaiseacht an spól rialaithe (3) ar an taobh clé i gcomhréir leis an gcomhartha ionchuir leictrigh, agus nasc ó P go A agus B go T trí thrasghearradh cosúil le ORIFCE le saintréithe sreafa forásacha.
4wra (e) ... A-2x Níl an comhla suíomhanna 2 lasctha ach feistithe le solenoid, áfach,. Tá breiseán (6) feistithe i bhfeidhm ar an solenoid chomhréireach "B".
Siombailí de chomhla treo comhréireach-cruthúnas pléasctha 4wra 10-2x
