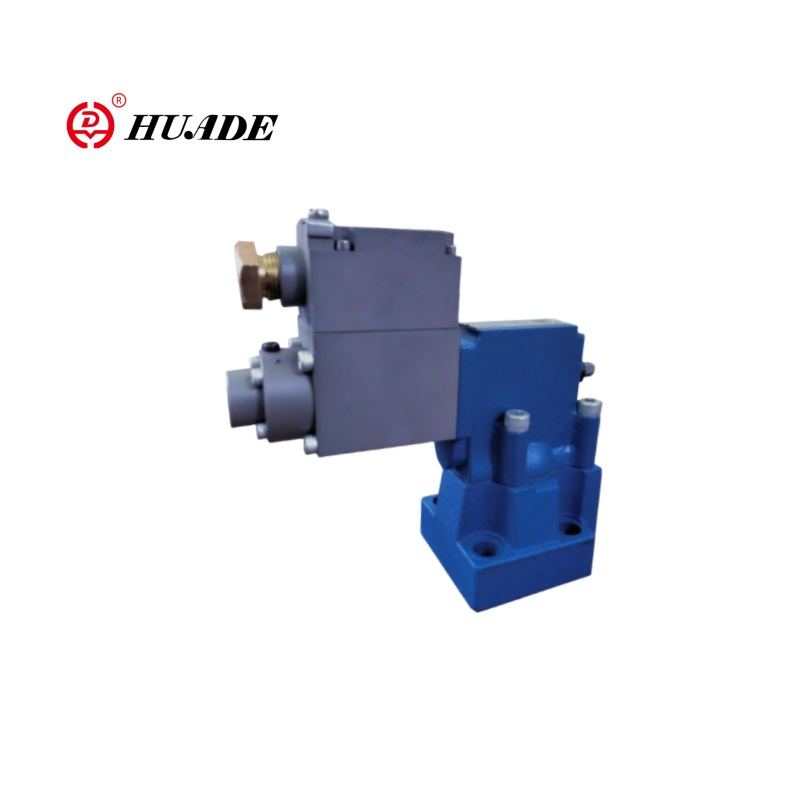

I gcomparáid le comhla faoisimh brú-phléasctha DBE, tá Sraith DBEM comhla níos oiriúnaí do chásanna a bhfuil freagairt dinimiciúil ard agus riachtanais chliste acu. Réimse brú oibre 50 ~ 315 barra, ráta sreafa suas le 600 L/min (samhail DBEM 32). Is é DC 24V an voltas oibre. Glacann DBEM le comhla faoisimh brú-bhrú-bhrú DBEM, le haimplitheoir digiteach comhtháite roghnach (modúl OBE), sreangú simplithe, agus croí-struchtúr comhla plug-in, mar sin níl aon ghá leis an bpíblíne a dhí-chomhdhlúthú le haghaidh cothabhála.
| Sreabhán | Ola mhianrach atá oiriúnach do shéala NBR agus FKM |
| Eistear fosfáite do shéala FKM | |
| Raon teochta sreabhach ℃ | -30 go +80 (séala NBR) |
| -20 go +80 (Séala FKM) | |
| Raon slaodachta mm2/s | 2.8 go 380 |
| Líneacht | ± 3.5% |
| Inmharthanacht | ＜ ± 2% |
| Leictreach | |
| Foinse cumhachta | DC |
| Min.solenoid reatha MA | 100 |
| Max.solenoid reatha MA | 800 |
| Friotaíocht coil | 19.5Ω ag 20 ℃, max.warm Luach: 28.8Ω |
| Stádas oibre | Leanúnach |
| Teocht chomhshaoil max.working | +50 ℃ |
| Insliú go din 40 050 | IP65 |
Gnéithe:
-Sub-pláta gléasta:
- Pátrún Porting go DIN 24 340 Foirm E agus ISO 6264
- le haghaidh suiteála i múnlaí
- 4 Rátálacha Brú
- Max. Teorainn brú, roghnach
- Cineál aimplitheora VT-2000 (caithfear é a ordú ar leithligh)
Iarratas:
Comhla faoisimh brú-phléascadh-cruthúnas Úsáidtear DBEM go forleathan i dtionscal ola agus gáis, i gcórais phléasctha cheimiceacha agus cógaisíochta, mianaigh ghuail agus trealamh faoi thalamh, longa agus innealtóireacht mhuirí.
Sampla:
PLC PROF PLC → Comhla DBEM (Aimplitheoir Comhtháite OBE) → Braiteoir Brú-Cruthúnas Pléasctha
↓
Bus profibus-dp
Comhla faoisimh brú-phléascadh-cruthúnas DBEM Is comhla faoisimh brú píolótach é DBEM. Úsáidtear é chun an brú i gcórais hiodrálacha a shocrú go leanúnach trí chomhartha leictreach.

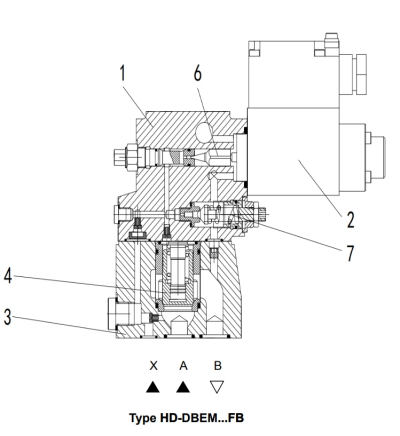

Go bunúsach is éard atá sna comhlaí seo ná comhla píolótach (1) le solenoid comhréireach (2) agus an príomh -chomhla (3) leis an bpríomh -spól isteach (4).
Clóscríobh HD-DBE ... FB
Baineann an teorainn brú leis an luach reatha leictreach agus socraíonn sé leis an solenoid comhréireach (2). Cuirtear brú an chórais i bhfeidhm ar an bpríomh -spól (4). Ag an am céanna cuirtear an brú ar thaobh an earraigh atá luchtaithe den phríomh -spól (4) agus ar an bpíolóta píolótach (6) trí orifice (5) ag an gcomhla píolótach (1). Má sháraíonn an fórsa hiodrálach an fórsa solenoid, osclaíonn an poppet píolótach (6). Is féidir le sreabhán píolótach sreabhadh ar ais go dtí an t -umar agus an brú brú de bharr na n -orifices an príomh -spól (4). Ansin osclaíonn an príomh -spól (4) an cainéal ó chaidéal go dtí an umar.
Clóscríobh HD-DBEM ... FB
Go roghnach, is féidir an comhla a sholáthar le comhla rialaithe píolótach breise luchtaithe (7) le haghaidh sábháilteacht brú uasta (sábháilteacht brú iomarcach).

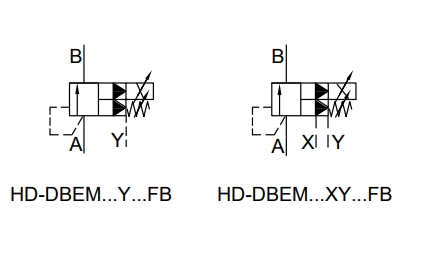

Siombail de Comhla faoisimh brú-phléascadh-cruthúnas dbem
