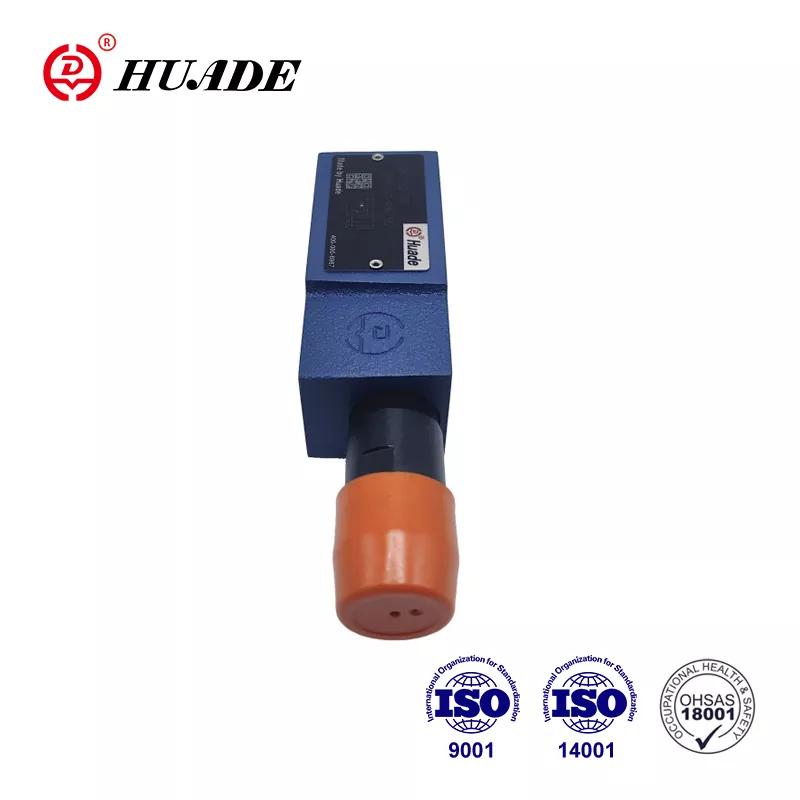

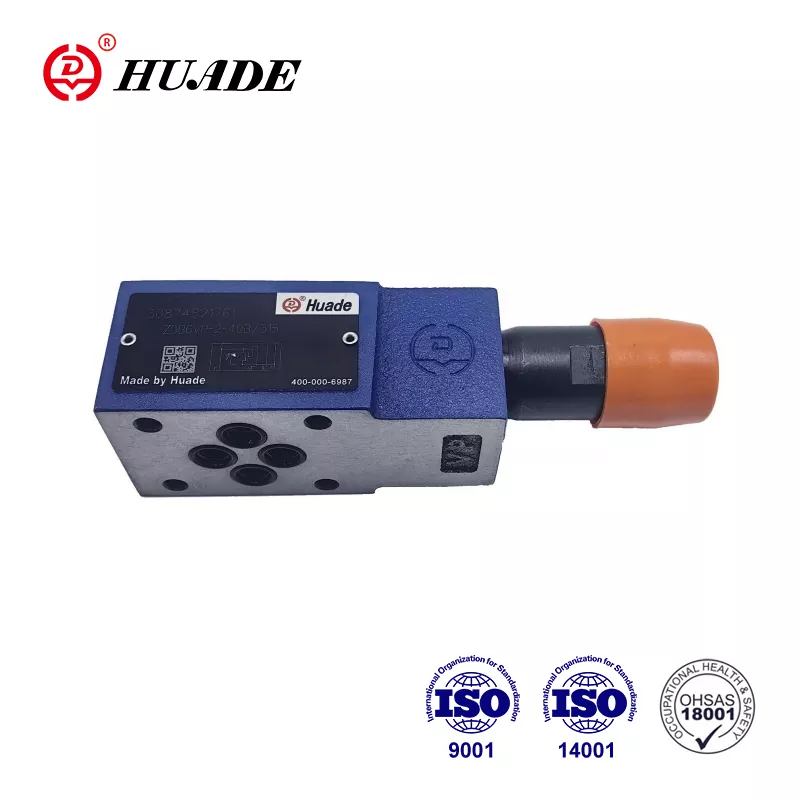

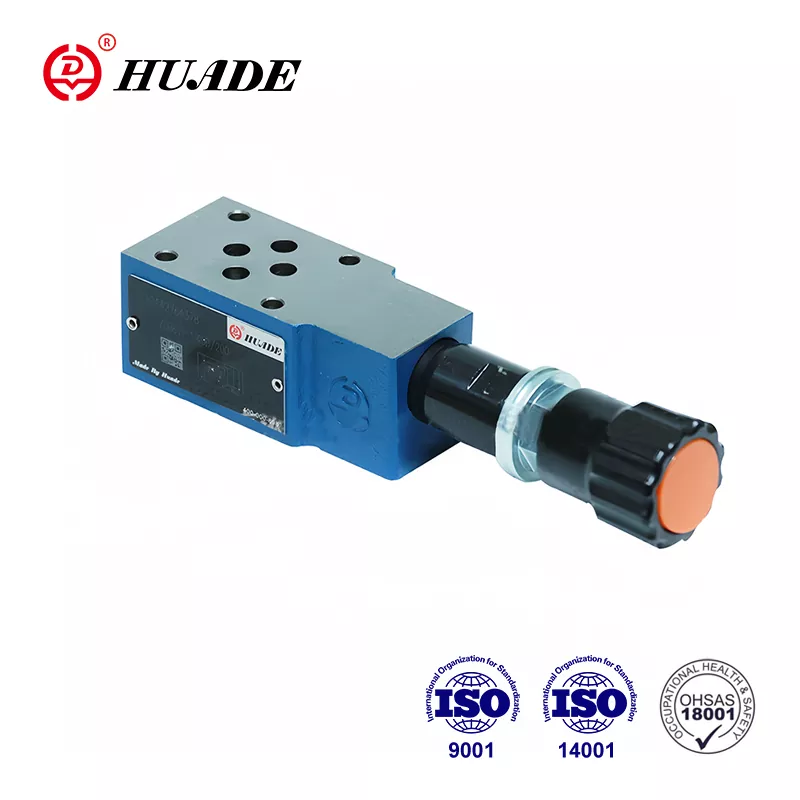

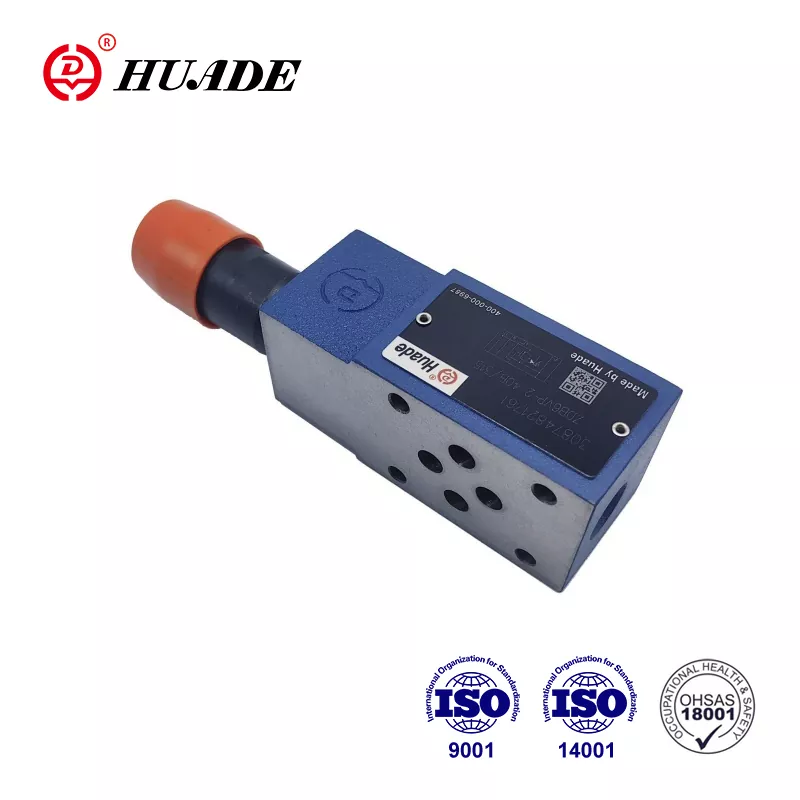

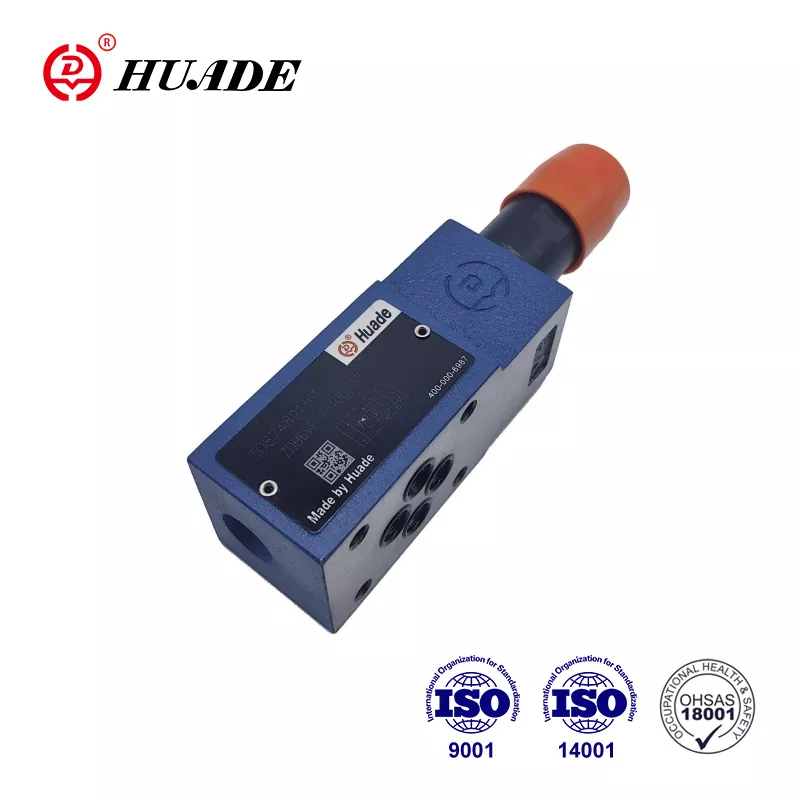

Is féidir le comhla faoisimh brú ZDB 6 na táirgí a thairgeann Rexroth® a athsholáthar. Is é an fírinne ná go raibh dhá chomhar fadtéarmach ag Huade Hydraulic le Rexroth. Cuireann an comhar seo ar chumas comhlaí brú Huade® an leibhéal céanna a bhaint amach le táirgí Rexroth i dtéarmaí feidhmíochta, cáilíochta agus comhoiriúnachta. Tá an mhonarcha tar éis ISO9001, ISO14001 agus OH SAS18001 a rith. Tá scála mór táirgeachta ag an monarcha, ar féidir leo costais a rialú go héifeachtach agus comhlaí brú hiodrálacha atá éifeachtach ó thaobh costais agus praiticiúla a sholáthar do chustaiméirí. Mar gheall ar a fheidhmíocht iontaofa agus cobhsaí, úsáidtear táirgí hiodrálacha Huade® go forleathan sna tionscail mhíleata agus mara.
|
Sreabhán brú |
Ola mianraí (le haghaidh séala NBR), nó eistear fosfáit (do shéala FPM) |
|
|
Sreabhán brú - raon teochta ( ℃) |
-30～+80 |
|
|
Raon slaodachta (mm/s) |
10800 |
|
|
An méid éillithe sreabhach |
uaschéimeanna incheadaithe éillithe an |
|
|
Brú oibriúcháin, uas. (MPa) |
suas go dtí 31.5 |
|
|
Coigeartaithe brú, uas. socrú (MPa) |
suas le 5 、 go 10 、 go 20 、 go 31.5 |
|
|
Sreabhadh, uas. (L/nóim) |
suas le 60 |
|
|
Meáchan |
Cineál ZDB 6 (Kg) |
timpeall.1 |
|
Cineál Z2DB 6 (Kg) |
thart. 1.2 |
|
Gnéithe:
▶ Comhla pláta ceapaire
▶ 4 raon brú
▶ 5 rogha ciorcad
▶ Le cartúis faoisimh brú amháin nó dhó
▶ 4 eilimint choigeartaithe.
· knob rothlach
· Muinchille le heicseagán agus caipín cosanta
· knob rothlach a ghlasáil le scála
· knob rothlach a ghlasáil
Feidhmchlár:
Úsáidtear comhla faoisimh brú ZDB 6 chun an brú laistigh de chóras hiodrálacha a theorannú.
Feidhmítear cineálacha comhla faoisimh brú ZDB agus Z2DB ar bhonn píolótach agus dearadh pláta ceapaire iad.
Is éard atá iontu go bunúsach an tithíocht (7), mar aon le cartúis comhla faoisimh brú amháin nó dhó.
Socraítear brú an chórais trí eilimint choigeartaithe (4).
Ag an chuid eile, tá an comhla dúnta. Feidhmíonn brú i bport A ar an spól (1). Ag an am céanna téann brú tríd an orifice(2) go dtí an taobh lódáilte earraigh de spól (1) agus tríd an orifice (3) chuig an bpíopa píolótach (6). Má ardaíonn an brú i bport A os cionn an luacha a leagtar ar an earrach (5), osclaíonn an phíopa píolótach (6). Is féidir le sreabhán a bheith ag sileadh anois ó thaobh luchtaithe an earraigh de spól(1), orifice (3), agus cainéal (8) isteach i bport T. Bogann an titim brú mar thoradh air sin spól (1), rud a fhágann go n-osclaítear nasc A go T, agus coinnítear an brú a leagtar ag an earrach (5).
Filleann ola phíolótach ón dá sheomra earraigh go seachtrach chuig an umar trí chalafort T.
Struchtúr agus siombailí Comhla Faoisimh Brú ZDB 6
1. Ní mór an sreabhach a scagadh. Is é 20 ㎛ míne an scagaire íosta.
2. Ní mór an umar a bheith séalaithe suas agus ní mór scagaire aeir a shuiteáil ar an mbealach isteach aer.
3.Products gan subplate nuair a fhágann tú an mhonarcha, más gá iad, le do thoil a ordú go speisialta.
Ní mór go mbeadh leibhéal ard déine ag na scriúnna a shocrú 4.Valve (aicme 10.9). Roghnaigh agus bain úsáid as, iad de réir na bparaiméadar atá liostaithe sa leabhar samplach.
5. Garbhacht an dromchla atá nasctha leis an gcomhla ag teastáil ná 0.8 garbh an dromchla.
6. Tá críochnú dromchla an phíosa cúplála ag teastáil go 0.01/100mm.
