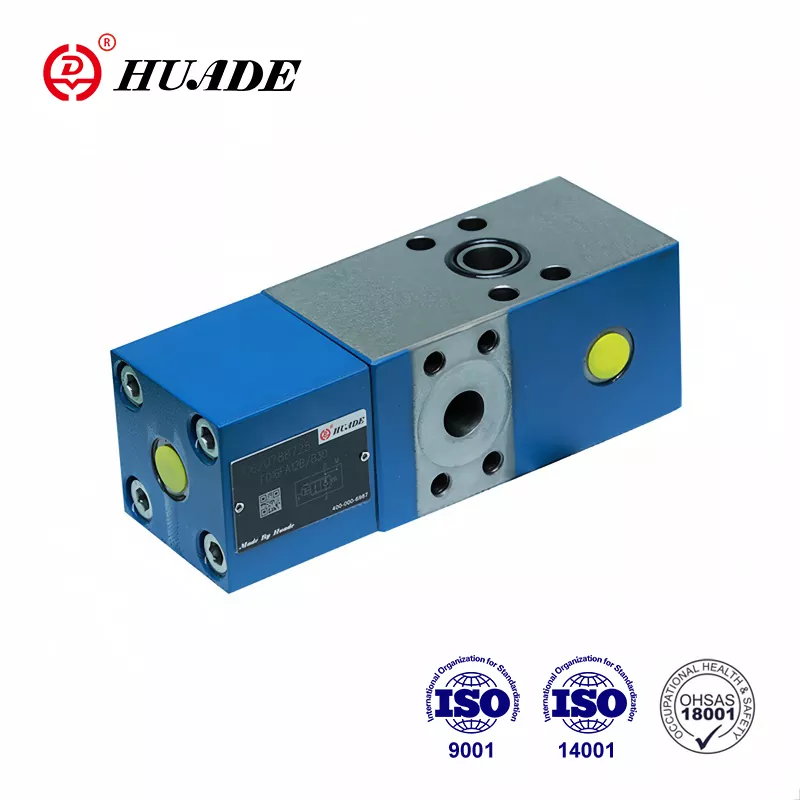

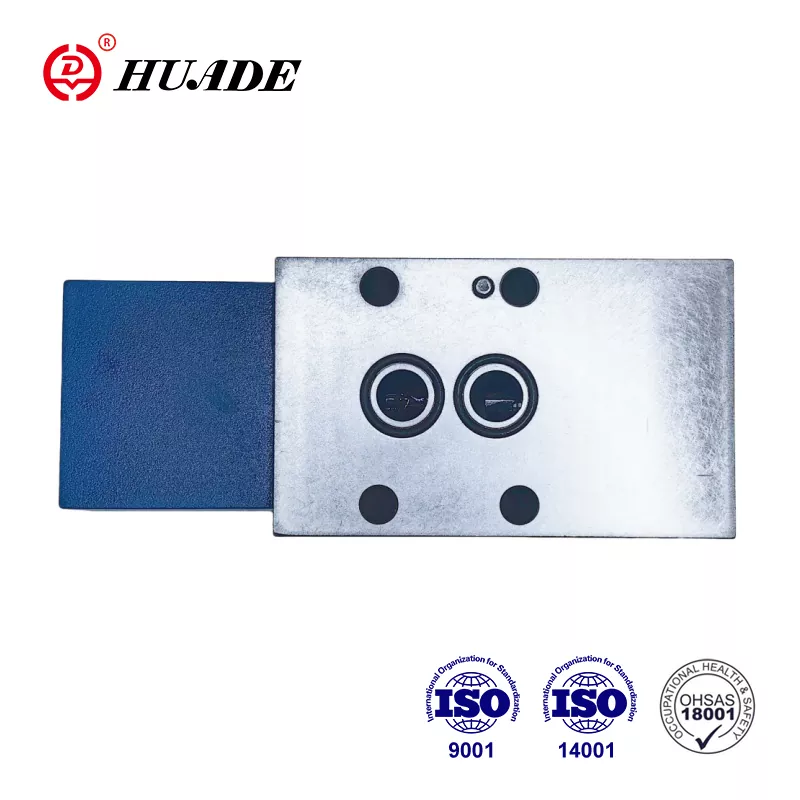

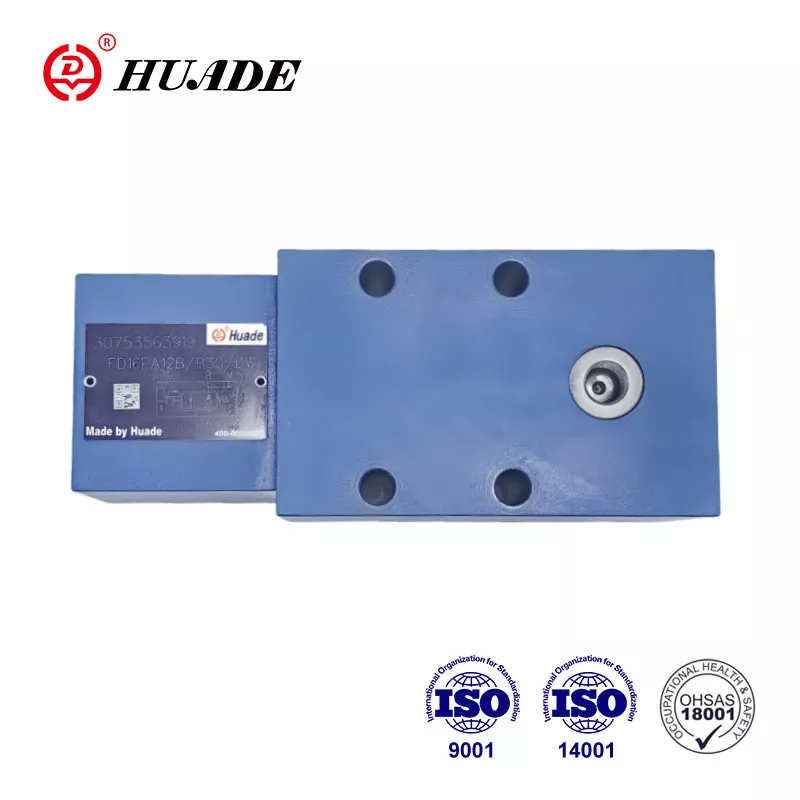

Tá an cineál comhla seiceála Q-méadar FD 16 ar eolas go príomha as a fheidhm a bhaineann le sreabhadh a rialáil. Tá comhlaí hiodrálacha Huade cineál FD 16 comhoiriúnach le táirgí Rexroth. Is é an fírinne ná go raibh dhá chomhar fadtéarmach ag Huade Hydraulic le Rexroth. Tugann an mhonarcha aird níos mó ar éifeachtúlacht costais agus praiticiúlacht. Tá córas tástála dian ag an mhonarcha agus trealamh táirgeachta chun cinn ó gach cearn den domhan chun feidhmíocht chobhsaí an táirge a chinntiú.
|
Brú oibriúcháin, poirt A, X (MPa) |
go 31.5 |
|
Brú oibriúcháin. calafort B (MPa) |
go 42 |
|
Brú píolótach, port X (raon rialaithe sreafa) (MPa) |
min.2go3.5, uas.31.5 |
|
Brú scoilte, A go B (MPa) |
0.2 |
|
Brú a shocrú don chomhla faoisimh brú tánaisteach (MPa) |
go dtí 40 |
|
Sreabhadh (L/nóim) |
80 (méid 12) 200 (méid 16) |
|
Cóimheas limistéar an réamh-oscailte |
limistéar suíocháin phíopaí/limistéar spól píolótach=1/20 |
|
Raon teochta sreabhach brú ( ℃) |
-30 go+80 |
|
Raon slaodachta (mm ²/s) |
10 go 800 |
|
Sreabhán brú |
Ola mianraí (do shéala NBR), nó eistear fosfáit (do shéala FPM) |
Gnéithe:
▶ Patrún aistrithe go DIN 24 340, ó D, ISO 5781 agus CETOP - RP 121H
▶ Comhla seiceála píolótach, saor ó sceitheadh. Rialaíonn an seic-Q-méadar an sreabhadh ar ais Q2 maidir leis an sreabhadh atá á dhíriú isteach ar an taobh eile den actuator Q1 le sorcóirí an cóimheas achair ( Q2 = Q1φ ) a chur san áireamh.
▶ Comhla sheachbhóthar, saorshreabhadh sa treo eile
▶ Comhla faoisimh brú tánaisteach roghnach ionsuite (le haghaidh comhla le naisc flange amháin).
Feidhmchlár:
Is é príomhfheidhm comhlaí seiceála Q-méadar FD16 ná tionchar a imirt ar luasanna mótair hiodrálacha agus sorcóirí neamhspleách ar an ualach (cosc ar rith amach). Ina theannta sin tá feidhm scoite ann maidir le sábháilteacht pléasctha píopaí.

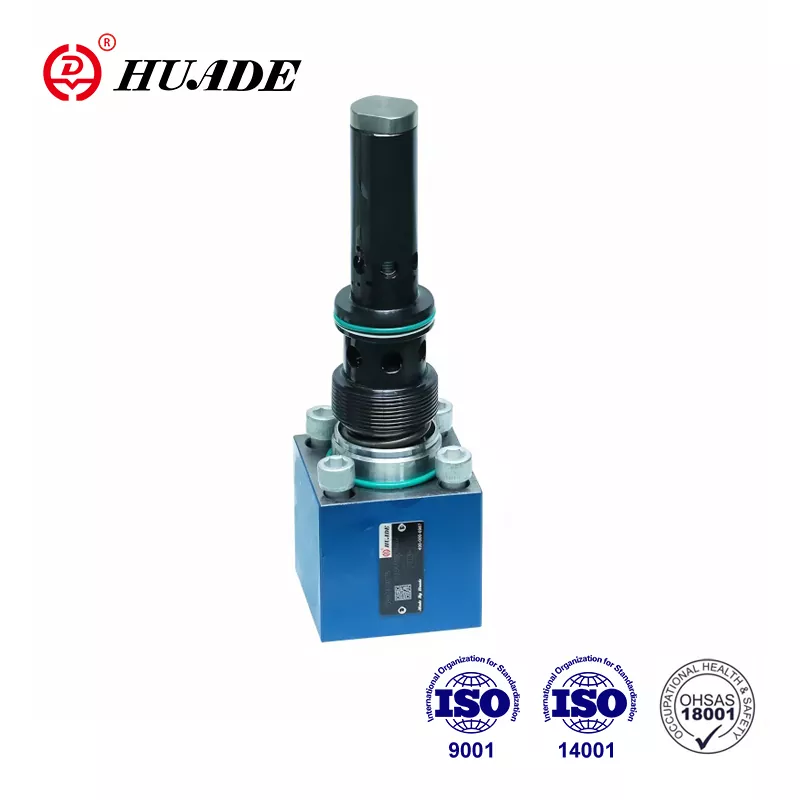

Cuimsíonn an seic-Q-méadar go bunúsach an tithíocht (1), príomhpháipéad (2), cuid píolótach (3), spól píolótach (4), spól taise (5) agus taiseadh píolótach (6).
Struchtúr na Comhla Seiceála-Q-Méadair FD 16
Siombail na Comhla Seiceála-Q-Méadair FD 16
Samplaí ciorcaid
Nóta:
Ní féidir dhá seic-Q-méadar a úsáid chun dhá sorcóir a rialú a bhfuil iachall orthu go meicniúil bogadh le chéile, toisc nach féidir sioncrónú agus an brú céanna a chinntiú i ngach sorcóir.
Dá bhrí sin, ní mór na sorcóirí a bheith feistithe le dhá chomhlaí seiceála píolótach, cineál SL.Tá an seic-Q-méadar feistithe i líne coiteann.
Sa chás seo, níor chóir go mbeadh an brú ualaigh níos mó ná 20MPa!
