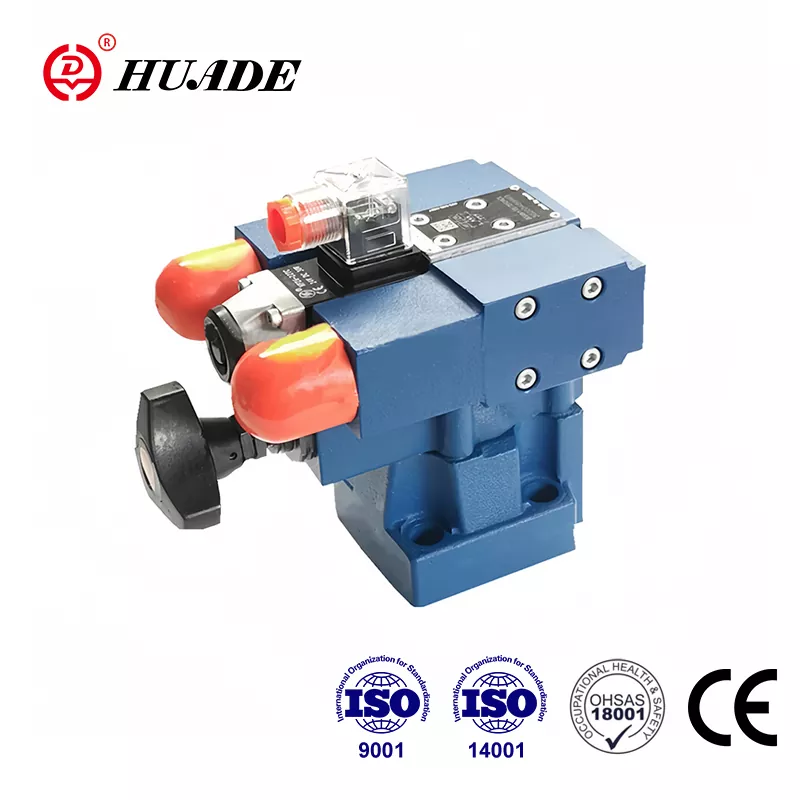

Tugann Huade Hydraulic aird níos mó ar phraiticiúlacht a chuid táirgí. Tá comhla faoisimh brú DB3U iomaíoch le táirgí a bhfuil aithne mhaith acu ar dhea-chaighdeán agus ar phraghas níos ísle. Tá teicneolaíocht cheannródaíoch tugtha isteach ag Huade Hydraulic ó Rexroth mar gheall ar dhá chomhar fadtéarmach le Rexroth. Mar phríomhbhranda i dtionscal hiodrálach na Síne, bhuaigh comhlaí faoisimh brú Huade® aitheantas margaidh leathan agus muinín úsáideoirí. Tá gach brainse den fhiontar tar éis ISO9001, ISO14001 agus OH SAS18001 a rith. Tá deimhniú CCS (Cumann Aicmithe na Síne) faighte ag táirgí tosaigh Huade® agus úsáidtear iad go forleathan i dtionscal na mara.
|
Méid |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Sreabhadh(L/nóim) |
Ceangal snáithithe |
100 |
200 |
400 |
600 |
||
|
Gléasta subplate |
- |
200 |
- |
400 |
- |
600 |
|
|
Brú oibriúcháin (MPa) |
calafoirt A,B,X.suas go 31.5 |
||||||
|
Brú cúil (port Y) (MPa) |
suas go dtí 31.5 |
||||||
|
Min. Brú a shocrú (MPa) |
féach cuair oibriúcháin |
||||||
|
uas. Brú a shocrú (MPa) |
suas le 10 nó 31.5 |
||||||
|
Sreabhán brú |
Ola mianraí (do shéala NBR) nó eistear fosfáit (do shéala FPM) |
||||||
|
Raon slaodachta (mm ²/s) |
10 go 800 |
||||||
|
Raon teochta (℃) |
-30 go +80 |
||||||
|
Méid na comhla treorach |
féach comhla treorach 4WE5 |
||||||
Gnéithe:
▶ Gléasadh fophláta
▶ Ceangal snáithithe
▶ Suiteáil i iomadúil
▶ 3 eilimint choigeartaithe:
. Cnap rothlach
. Scriú le heicseagán inmheánach agus caipín cosanta
. Cnob rothlach le scála
▶ Rialú solenoid a oibrítear trí chomhla treorach gléasta
Feidhmchlár:
Úsáidtear comhla faoisimh brú DB3U chun an brú oibriúcháin a theorannú.
Cineálacha Comhlaí brú DB3U is comhlaí faoisimh brú a oibrítear ar bhonn píolótach. Is féidir iad a aistriú anonn go dtí céimeanna éagsúla (2 nó 3 brú) le solenoidí a ghníomhú.
Is éard atá sna comhlaí faoisimh brú den chuid is mó den phríomh-chomhla. Comhla rialaithe treorach 4/3,4/1 (Cineál WE5 ...) agus trí chomhlaí píolótach.
Sa riocht dífhuinnimh socraítear an brú i bport A le comhla phíolótach(7).
Feidhmíonn an brú atá i láthair i bport A ar an bpríomhspool (1). Ag an am céanna cuirtear brú i bhfeidhm trí na línte rialaithe (12) agus (4), atá feistithe le orifices (2) agus (3), ar thaobh luchtaithe an earraigh den phríomhspool (1) agus ag an bpáipéad(6). ) sa chomhla rialaithe píolótach (7). Má sháraíonn an brú i port A an luach a socraíodh ag an lingeán (8), an poipéad
(6) osclaíonn i gcoinne an earraigh (8).
Tagann an comhartha chuige seo go hinmheánach trí na línte rialaithe (12) agus (4) ó chalafort A. Sreabhann an brú-sreabhán ar thaobh luchtaithe an earraigh den phríomhspool(1) anois tríd an líne rialaithe (3), poppet (6) isteach i seomra an earraigh(9). I gcineál DB3U...30/..., sreabhann sé go hinmheánach tríd an líne rialaithe (10) chuig an umar, nó i gcineál DB3U..30/..Y.., go seachtrach tríd an gcalafort Y. De bharr na n-orifices ( 2) agus (3) tarlaíonn titim brú ag an bpríomhspool(1), tá an nasc ó chalafort A go calafort B oscailte. Anois sreabhann an sreabhach brú ó chalafort A go calafort B agus an brú oibriúcháin socraithe comhla á chothabháil.
Nuair a dhéantar solanóideach “a” a fhuinneamh: Déantar an brú i bport A a shocrú le comhla phíolótach II.
Nuair a dhéantar solanóideach “b” a fhuinneamh: Déantar an brú i bport A a shocrú le comhla phíolótach I.
Ba cheart go mbeadh brú socraithe na comhla píolótach(7) níos airde ná brú socraithe an phíolóta I agus II.
Clóscríobh DB2U
Is éard atá i gcomhlaí brú Cineál DB2U den chuid is mó comhla rialaithe treorach (Cineál WE5 ...) agus trí chomhlaí píolótach, tá feidhm na comhla seo go bunúsach mar an gcéanna leis an gcineál comhla DB3U.
struchtúr Comhla Faoisimh Brú DB3U
Siombailí
