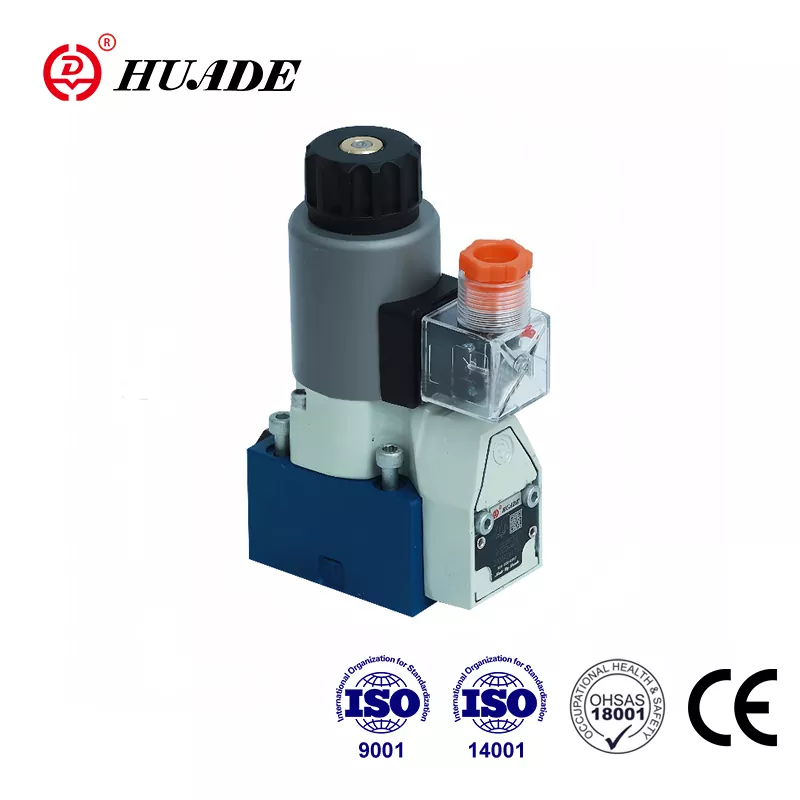

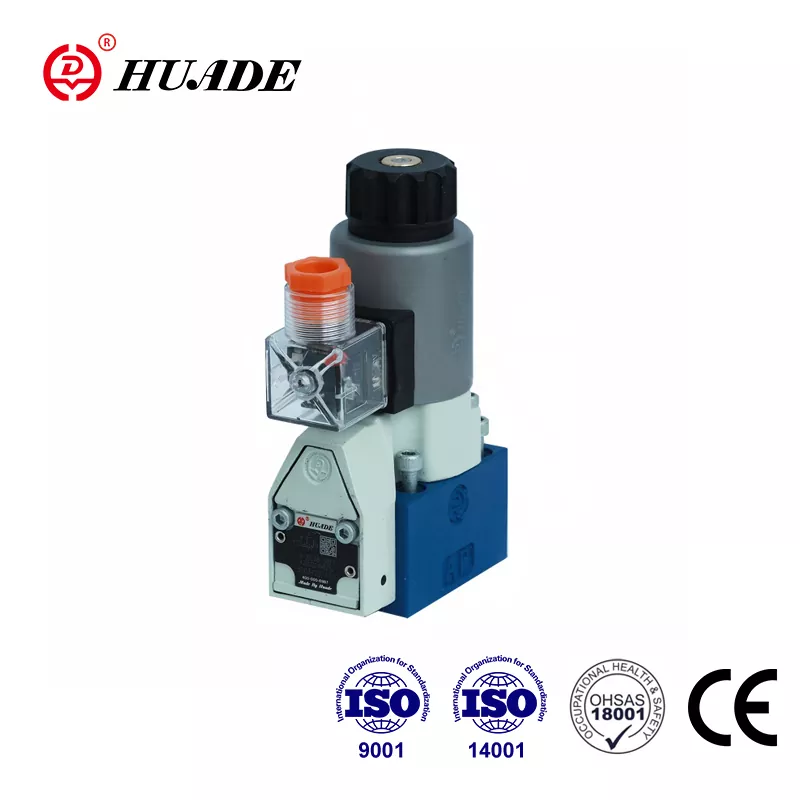

Tá Huade Hydraulic ina phríomh-mhonaróir i dtionscal hiodrálach na Síne agus bhí dhá thaithí comhoibrithe fadtéarmach aige le Rexroth ó 1979. Tá cineál comhla suíochán treorach Huade® M-SEW 6 ina athsholáthar inacmhainne do Rexroth® M-SEW 6 sraith comhpháirteanna 3X . Tá sé iomaíoch le dea-chaighdeán agus praghas níos ísle. Chun ardchaighdeán táirgí hiodrálacha a chinntiú, oibríonn Huade Hydraulic níos mó ná 750 píosa trealamh táirgeachta chun cinn a allmhairítear ó gach cearn den domhan. Is féidir le cáilíocht na comhla solenoid seo cloí go hiomlán le riachtanais na gcustaiméirí. Tá an mhonarcha tar éis na caighdeáin idirnáisiúnta a rith, eadhon, ISO9001, ISO14001 agus OH SAS18001. Úsáidtear an tsraith comhlaí treorach go forleathan i dtimpeallachtaí tionsclaíocha éagsúla.
|
Sonraí teicniúla (I gcás iarratas lasmuigh de na paraiméadair seo, téigh i gcomhairle linn le do thoil!) |
|||
|
Ginearálta |
|||
|
Suiteáil |
roghnach |
||
|
uas. teocht chomhthimpeallach ( ℃) |
50 |
||
|
Meáchan |
Comhla poppet 2/2-bhealach (kg) |
1.5 |
|
|
Comhla poppet 3/2-bhealach (kg) |
1.5 |
||
|
Comhla poppet 4/2-bhealach (kg) |
2.3 |
||
|
Sonraí hiodrálacha |
|||
|
uas. brú oibriúcháin (MPa) |
féach an tábla ar leathanach 140 |
||
|
uas. sreabhadh (L/nóim) |
25 |
||
|
Sreabhán brú |
olaí mianraí nó eistear fosfáit |
||
|
Raon teochta sreabhán brú ( ℃) |
- 30 go + 80 |
||
|
Raon slaodachta (mm²/s) |
2.8 go 500 |
||
|
An méid éillithe μm |
Uasmhéid éillithe an sreabháin hiodrálach go NAS 1638 rang 9. Molaimid scagaire le híosráta coinneála de β10≥ 75 mar sin. |
||
|
Sonraí leictreacha |
|||
|
Cineál voltais |
DC |
AC |
|
|
Voltais atá ar fáil (V) |
12, 24, 42, 96, 110, 205, 220 |
is féidir trí cheartaitheoir amháin |
|
|
Caoinfhulaingt voltais (voltas ainmniúil) (%) |
±10 |
||
|
Tomhaltas cumhachta (W) |
30 |
||
|
Dualgas |
100% |
||
|
Am a aistriú go ISO 6403 |
féach an tábla thíos |
||
|
Minicíocht aistrithe (timthriall s/h) |
15000 |
||
|
Cosaint do DIN 40 050 |
IP65 |
||
|
uas. teocht an choil ( ℃) |
go 150 |
||
Gnéithe:
▶ Comhla poppet treorach díreach gníomhachtaithe, solenoid gníomhachtaithe
▶ Tá an calafort dúnta saor ó sceitheadh
▶ Cinntítear aistriú fiú tar éis tréimhsí fada a bheith faoi bhrú
▶ Is féidir corna solenoid a rothlú faoi 90 °
▶ Nasc leictreach aonair
▶ Le lámhchosaint chosanta, roghnach
▶ Patrún aistrithe chuig Din 24 340 foirm A, ISO 4401 agus CETOP - RP 121H
Feidhmchlár:
Is é an comhla treorach 2 chineál M-SEW comhla poppet treo-ghníomhaithe solenoid. Rialaíonn siad tús, stad agus treo an tsreafa.
1. Feidhmeanna, Cuid de Chomhla Treo Poppet M-SEW 6
Is éard atá i M-SEW 6 go bunúsach ná tithíocht (1), na solenoidí (2), an córas comhla cruaite (3) agus an liathróid (í) (4) mar an eilimint deiridh.
Bunphrionsabal:
Sa suíomh tosaigh brúitear an liathróid (4) ar an suíochán faoin lingeán(9), agus sa suíomh lasctha ag an solanóideach (2). Feidhmíonn an fórsa solenoid (2) tríd an luamhán (6) agus an liathróid (7) ar an bioráin actuator (8), atá séalaithe ar dhá thaobh. Tá an seomra idir an dá eilimint ina saothraítear rónta ceangailte le calafort P. Mar sin tá an córas comhla (3) cothromaithe brú maidir leis na fórsaí gníomhacha (solenoid nó earrach fillte). Is féidir, mar sin, na comhlaí a úsáid suas go dtí brú 63 MPa.
radharc lagphortach den chineál M-2SEW6N
radharc lagphortach den chineál M-3SEW6U
