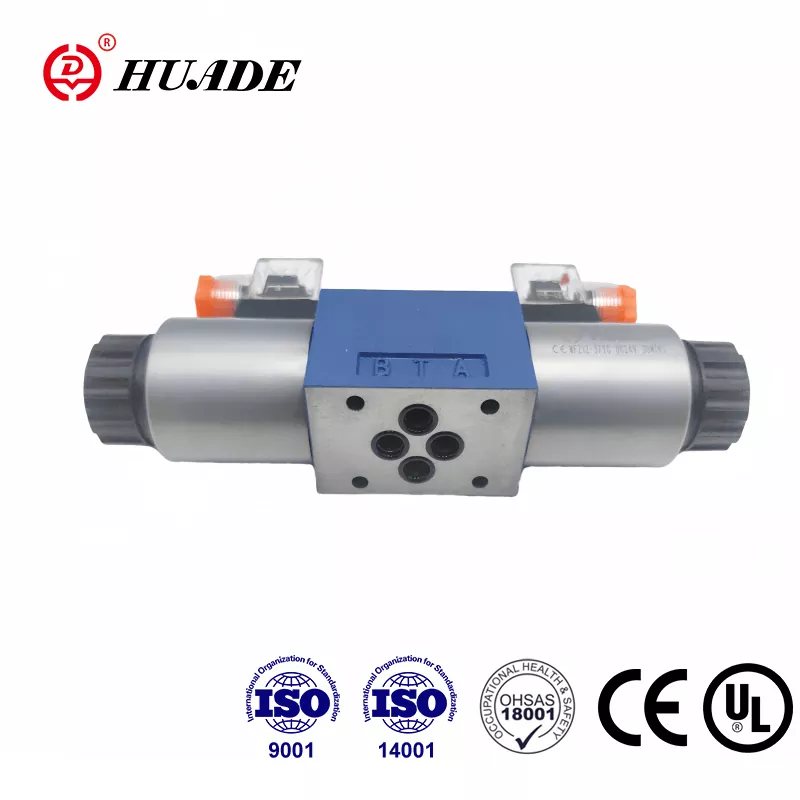

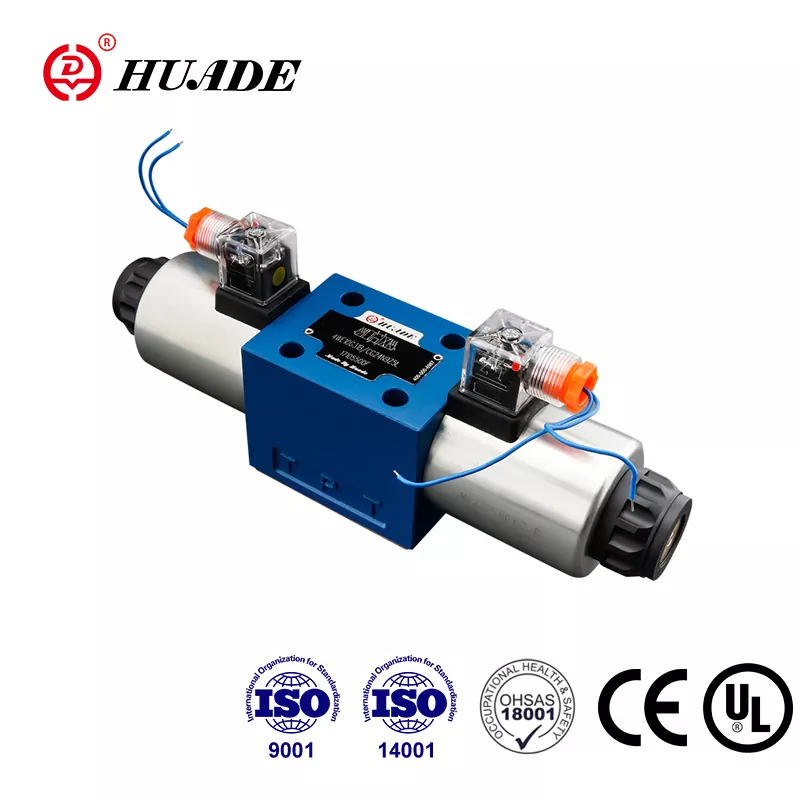

Comhoibriú le Rexroth faoi dhó ó 1979, tá Huade Hydraulic anois ina phríomh -mhonaróir i dtionscal hiodrálach na Síne. Huade® Comhla Spool Treorach Cineál 4We 10 D a chur in ionad táirgí Rexroth. Tá deimhnithe CE agus OL tar éis an tsraith comhla treo solenoid a rith. Tá na comhlaí seo iomaíoch le táirgí a bhfuil aithne mhaith orthu le dea-chaighdeán agus praghas níos ísle. Tá an mhonarcha rite ISO9001, ISO14001 agus OH SAS18001. Is branda den scoth é Huade® i dtionscal hiodrálach na Síne. Tá comhlaí treo hiodrálacha Huade® bainteach le go leor tionscadal claochlaithe trealaimh theicniúil agus cosanta náisiúnta chun nuachóiriú an trealaimh chosanta a chur chun cinn.
|
Uasmhéid brú oibriúcháin. |
Calafoirt A.B.P (MPA) |
go 31.5 |
|
Calafoirt T (MPA) |
16 |
|
|
Max sreafa (l/min) |
120 |
|
|
Trasghearradh (suíomh lasctha 0): |
Le siombail q thart ar.6 % den limistéar ainmniúil |
|
|
Sreabhán brú |
Olaí mianraí (le haghaidh séala NBR) nó eistir fosfáite (do shéala FPM) |
|
|
Raon teochta sreabhach brú （℃） |
-30 ～+80 |
|
|
Raon slaodachta (MM2/S) |
2.8 ~ 500 |
|
|
Meáchan (kg) |
Comhla le 1 solenoid |
5.1 (DC), 4.3 (AC) |
|
Comhla le 2 solenoids |
6.7 (DC), 5.1 (AC) |
|
Gnéithe:
▶ Comhla Spól Treorach Solenoid Díreach mar Leagan Caighdeánach
▶ Pionna fliuch DC nó solenoids AC le cornaí inbhainte
▶ Imlíne foirfe
▶ Is féidir cornaí a athsholáthar gan an seomra brú-daingean a oscailt
▶ Rogha na naisc leictreacha lárnacha nó aonair
▶ Taisteal Roghnach Láimhe
▶ Saol fada
▶ Pátrún Porting go DIN 24 340 Foirm A, ISO 4401 agus CETOP - RP 121H
Is éard atá i gcomhlaí treo 4WE 10 go bunúsach an tithíocht (1), solenoids amháin nó dhó (2), spól rialaithe (3), agus spriongaí tuairisceáin amháin nó dhó (4). Ag an gcuid eile, coinnítear spól rialaithe (3) ina shuíomh lárnach nó tosaigh trí mheán spriongaí ar ais (4) (ach amháin i gcás spól impulse). Tá spól rialaithe (3) á oibriú ag solenoids bioráin fliucha (2). Feidhmíonn fórsa solenoid (2) ar spól rialaithe (3) agus bogann sé é óna shuíomh scíthe go dtí an suíomh deiridh atá ag teastáil. Ceadaíonn sé seo sreabhadh saor ó P go A agus B go T nó P go B agus A go T.
Maidir le solenoid dí-fhuinnmhithe (2) cuirtear spól rialaithe (3) ar ais chuig a shuíomh tosaigh trí fhilleadh an earraigh (4).
ROINNT ROINNT (5) PEMITS RIALÚ SPOOL RIALÚ (3) le haistriú gan na solenoids a fhuinnmhiú.
Léaráid Struchtúir de Sraith 10 30b
1. Ní mór an sreabhán a scagadh. Is é 20 ㎛ an t -íosmhéid scagaire.
2. Caithfidh an t -umar a bheith ag séalú suas agus ní mór scagaire aeir a shuiteáil ar bhealach isteach an aeir.
3 Táirgí gan fo -phláta agus iad ag fágáil an mhonarcha.
4. Caithfear scriúnna a shocrú comhla a roghnú agus a úsáid de réir an leabhair shamplaí.
5. Tá gá le garness an dromchla atá nasctha leis an gcomhla go 0.8.
6. Tá bailchríoch dromchla an phíosa cúplála ag teastáil go 0.01/100mm.
