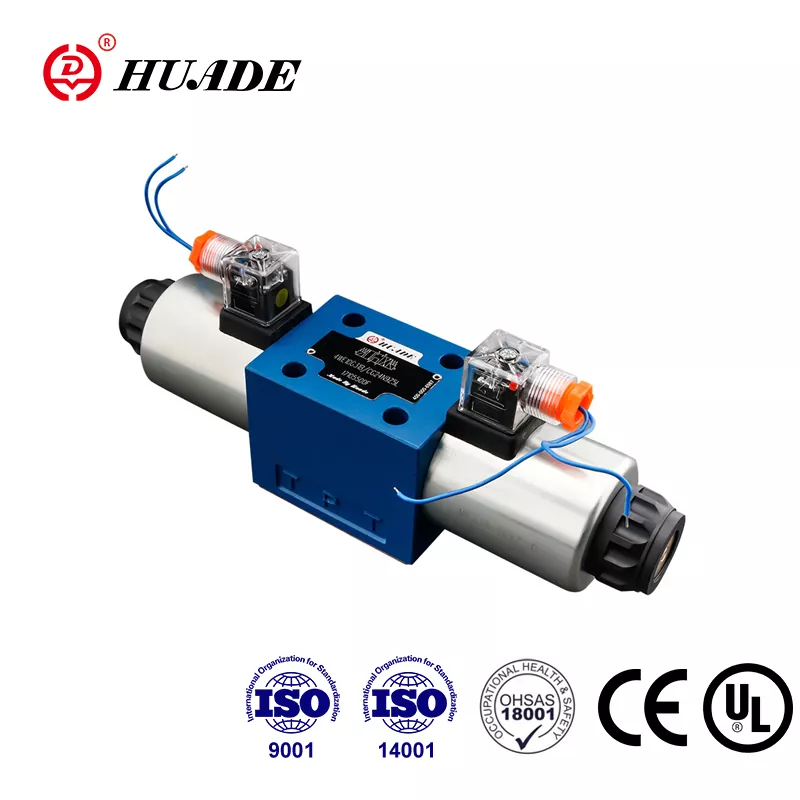

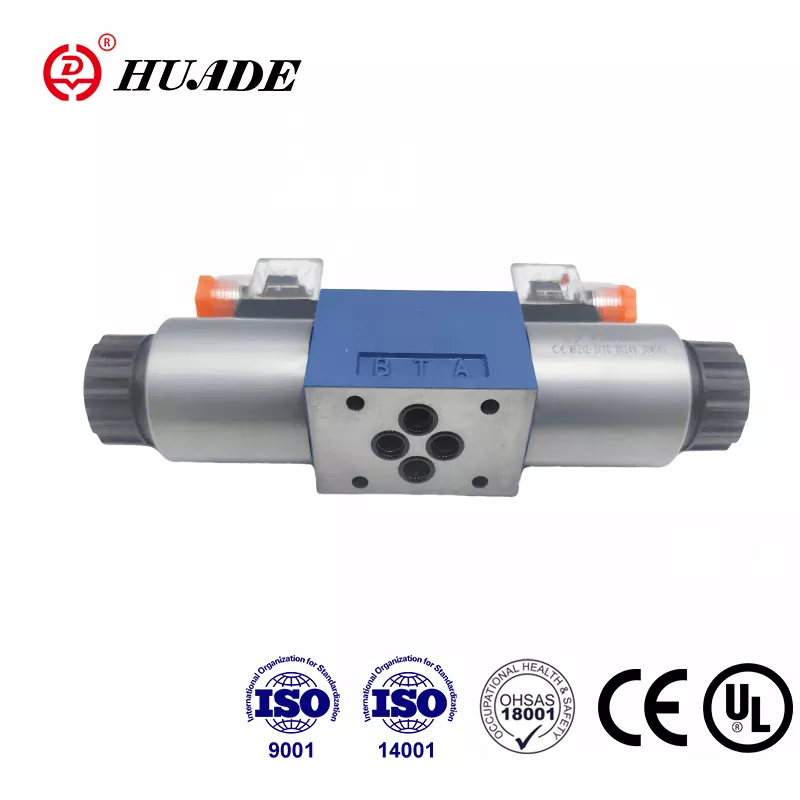

Bunaíodh Beijing Huade Hydraulic i 1979, tá sé forbartha anois ina ghrúpa fiontair mór faoi úinéireacht an stáit a speisialtóireacht i ndearadh, déantúsaíocht, agus seirbhísiú comhlaí agus trealaimh hiodrálacha. Is rogha eile inacmhainne é an cineál comhla spól treorach Huade® 4WE 10 D don mhúnla céanna a thairgeann Rexroth. Tá an tsraith comhla treorach solenoid tar éis deimhnithe CE agus UL a rith. Déanfar na comhlaí a phacáil i gcartáin chaighdeánacha le lipéid frith-ghóchumtha. Tá an mhonarcha tar éis na deimhnithe córais maidir le bainistíocht cáilíochta, bainistíocht comhshaoil, agus bainistíocht sláinte agus sábháilteachta ceirde a rith. Úsáidtear comhlaí treorach hiodrálacha Huade® go forleathan i gcóras hiodrálacha fearas stiúrtha mara, córas craein slewing agus córas hiodrálach lián páirce inchoigeartaithe, tá grúpa custaiméirí ollmhór ag Huade sa tionscal mara.
|
Brú oibriúcháin max. |
Calafoirt A.B.P (MPa) |
go 31.5 |
|
Poirt T (MPa) |
16 |
|
|
Sreabhadh uasta (L/nóim) |
120 |
|
|
Trasghearradh (suíomh 0 a athrú): |
Le siombail Q timpeall.6 % den achar ainmniúil |
|
|
Sreabhán brú |
Olaí mianraí (do shéala NBR) nó eistear fosfáit (do shéala FPM) |
|
|
Raon teochta sreabhach brú （ ℃） |
-30～+80 |
|
|
Raon slaodachta (mm2/s) |
2.8~500 |
|
|
Meáchan (kg) |
Comhla le 1 solenoid |
5.1(DC), 4.3(AC) |
|
Comhla le 2 solenoid |
6.7(DC), 5.1(AC) |
|
Gnéithe:
▶ Comhla spól treorach solenoid díreach mar leagan caighdeánach
▶ Bioráin fliuch DC nó solenoids AC le cornaí inbhainte
▶ Imlíne foirfe
▶ Féadfar cornaí a athsholáthar gan an seomra brú-daingean a oscailt
▶ Rogha naisc lárnacha nó naisc aonair leictreacha
▶ Sárú láimhe roghnach
▶ Saol fada
▶ Patrún aistrithe chuig Din 24 340 foirm A, ISO 4401 agus CETOP - RP 121H
Feidhmchlár:
Is comhla spól treorach solenoid é 4WE 10D. Rialaíonn sé tús, stad agus treo sreabháin.
Cuimsíonn comhlaí treorach go bunúsach an tithíocht (1), solenoid amháin nó dhó (2), spool rialaithe (3), agus spriongaí fillte amháin nó dhó (4). Le linn scíthe, coinnítear spól rialaithe (3) ina ionad lárnach nó ina shuíomh tosaigh trí spriongaí fillte (4)(ach amháin i gcás spóil ríogachta). Déantar spool rialaithe (3) a oibriú ag solenoids bioráin fliuch (2). Feidhmíonn fórsa solenoid (2) ar spól rialaithe (3) agus bogann sé óna shuíomh scíthe go dtí an suíomh deiridh atá ag teastáil. Ligeann sé seo saorshreabhadh ó P go A agus B go T nó P go B agus A go T.
Ar dhí-fhuinneamh solenoid (2) cuirtear spól rialaithe (3) ar ais chuig a shuíomh tosaigh faoin earrach fillte (4).
Ró-mharcaíocht láimhe roghnach (5) ceadaíonn spól rialaithe (3) a bhogadh gan na solenoidí a fhuinneamh.
Léaráid struchtúir de shraith WE 10 30B
1. Ní mór an sreabhach a scagadh. Is é 20 ㎛ míne an scagaire íosta.
2. Ní mór an umar a bheith ina saothraítear rónta suas agus ní mór scagaire aeir a shuiteáil ar an mbealach isteach aer
3. Táirgí gan subplate nuair a fhágann tú an mhonarcha, más gá iad, le do thoil a ordú go speisialta.
4. Ní mór scriúnna socraithe comhla a roghnú agus a úsáid de réir na bparaiméadar atá liostaithe sa leabhar samplach
5. Tá gá le garbh an dromchla atá nasctha leis an gcomhla go 0.8.
6. Tá críochnú dromchla an phíosa cúplála ag teastáil go 0.01/100mm.
