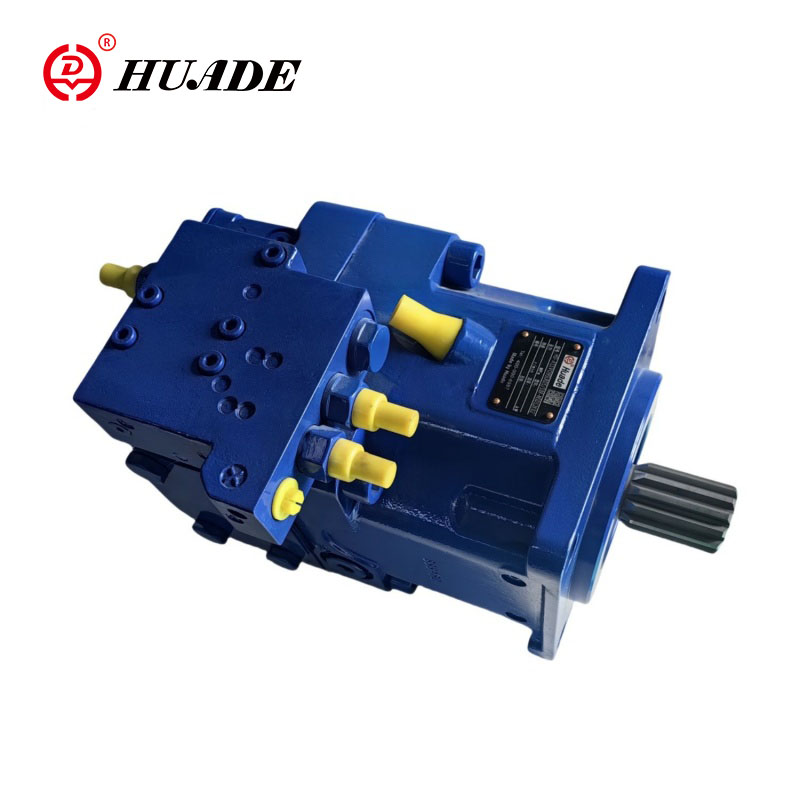

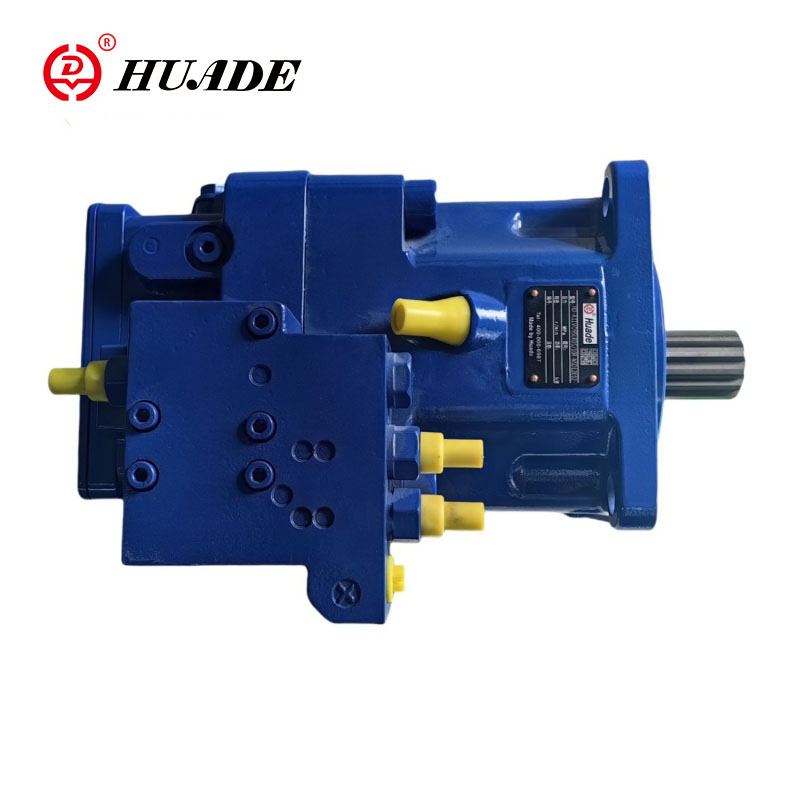

Caidéal athraitheach loiní aiseach A11vo

Huade Brand A11VO Pláta Swash Úsáidtear caidéal athraitheach loiní aiseach le haghaidh tarchur hidreastatach i gcórais hiodrálacha ciorcaid oscailte. Tá ráta sreafa na caidéil loiní aiseach seo i gcomhréir leis an luas tarchuir agus leis an díláithriú. Tríd an uillinn pláta swash a choigeartú, is féidir an ráta sreafa a athrú go céimneach. Is féidir leis an caidéal A11Vo a bheith comhoiriúnach le Rexroth i bhfeidhmíocht.

Paraiméadar Táirge Caidéal Athraitheach Loiní Aiseach A11VO

• Raon brú oibriúcháin

◇ Inlet ----- Brú iomlán ag calafort S (calafort súchán)

Leagan gan caidéal muirir

PABS MY ---------- 0.8 Bar

PABS MAX ---------- 30 Bar

Má tá an brú> 5 bharra, cuir ceist ar Huade Hiodrálach.

Leagan le caidéal muirir

PABS MY ---------- 0.6 Bar

PABS MAX ---------- 2 Bar

◇Luas uasta incheadaithe (luasteorainn)

Luas incheadaithe trí na PABanna brú ionraoin a mhéadú ag an gcalafort súchán S nó ag VG ≤Vg Max

◇ Asraon ---- Brú ag calafort A nó B.

Brú Ainmniúil PN ----------- 350 Bar

Uasbhrú PMAX ---------- 400 Bar

Brú ainmniúil: max.desdhí brú ag a gcinntítear neart tuirse

Uasbhrú: Max. Brú oibriúcháin atá incheadaithe le haghaidh gearrthéarmach (T <1s).

◇ Brú oibriúcháin íosta

Tá gá le brú oibriúcháin íosta PB Min sa líne seirbhíse caidéil ag brath ar an luas, an uillinn sclóine agus an díláithriú (féach an léaráid).

◇ Brú Draenála Cáis

Is féidir go mbeidh brú an cháis ag an mbrú ag na calafoirt T1 agus T2 uasmhéid de 1.2 barra níos airde ná an brú ionraoin ag an gcalafort S ach gan a bheith níos airde ná PL ABS. Max -------------- 2 Bar.

Tá gá le líne draein cháis neamhshrianta, lánmhéide go díreach chuig an umar.

◇ Réimse teochta an fháinne séala seafta

Tá an fáinne séala seafta FKM incheadaithe le haghaidh teochtaí draein cásanna -25 ℃ go +115 ℃.

• Tabhair faoi deara:

Maidir le hiarratais faoi bhun 25 ° C, tá fáinne róin seafta NBR riachtanach (raon teochta incheadaithe: -40 ° C go +90 ° C).

Luaigh fáinne róin seafta NBR i dtéacs soiléir san ord.

Gné táirge agus cur i bhfeidhm caidéal athraitheach loiní aiseach A11VO

Gnéithe:

▶ Caidéal loiní aiseach athraitheach de dhearadh pláta swash do thiomáineann hidreastatach i gcóras hiodrálach ciorcaid oscailte.

▶ Deartha go príomha le húsáid in iarratais soghluaiste.

▶ Feidhmíonn na caidéil faoi choinníollacha féin-priming, le brú umar, nó le caidéal muirir roghnach (impeller).

▶ Tá raon cuimsitheach roghanna rialaithe ar fáil a mheaitseálann aon riachtanas iarratais.

▶ Tá an rogha um Rialú Cumhachta inchoigeartaithe go seachtrach, fiú nuair a bhíonn an caidéal ag rith,

▶ Tá an tiomáint trí oiriúnach chun caidéil giair agus caidéil loiní aiseach a chur suas go dtí an rud céanna, i.e. 100/% trí thiomáint.

▶ Tá an sreabhadh aschuir i gcomhréir leis an luas tiomána agus an t -athróg gan teorainn idir QV max agus qv min = 0.

Iarratas:

Úsáidtear caidéal athraitheach loiní aiseach Huade A11VO go forleathan in innealra innealtóireachta agus i dtrealamh tionsclaíoch éadrom, in iarann ​​agus i n -innealra mianadóireachta agus i mianadóireacht cruach, i longa, i dtrealamh talún eitlíochta sibhialta, in innealra peitriliam agus peitriceimiceach, innealra tógála agus siúil.
